Описание

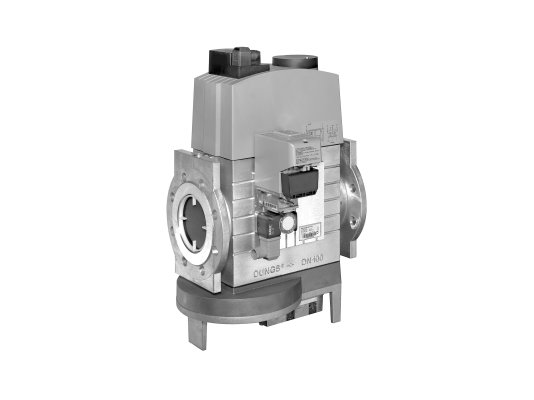

Газовый мультиблок Dungs MBC-5000-VEF-100 выделяется максимальной пропускной способностью в своей серии – 500 м 3/час. Устройство третьего поколения характеризуется высокой энергоэффективностью, безопасностью и экологичностью. Эксплуатируется в составе горелок с модулируемым горением пламени: Weishaupt, Oilon, Baltur, Ecoflam, Elco и других брендов. Способствует бесступенчатый плавный режим эксплуатации газового оборудования.

Комплектация

Мультиблок (артикул 244301) объединил в одном компактном устройстве:

• сетчатый фильтр, удерживающий частицы грязи от 0,8 мм;
• датчик-реле минимального давления;
• два запорных ЭМ клапана А-класса с мгновенным откликом;
• серворегулятор газовоздушной смеси.

К модулю подходит реле давления типа GW A5, A2 UB, NB A2.

Штекеры для подключения блока необходимо приобрести отдельно (не включены в набор).

Основные характеристики:

• диапазон входного и выходного давления – 15-360 и 0,4-100 мбар (соответственно);
• максимальное избыточное давление газа – 360 мбар;
• управление клапанами V1 и V2– раздельное;
• рекомендации по температурному режиму – от -15 °C до +60 °C.

Главные особенности

Dungs MBC-5000-VEF-100 подключается при помощи фланцев DN 100. Монтажное расположение – вертикальное, магнитом вверх. Сбросной фланец не предусмотрен – отсутствуют отверстия на корпусе.

Особенностью модели являются двойные седла на ЭМ-х клапанах, что способствует высокой пропускной способности.

Датчик-реле минимального давления, размещенный перед первым ЭМ клапаном, отвечает за контроль уровня входного давления.

Сервопривод регулирует газовоздушную смесь с учётом настроек и способствует устойчивую модуляцию пламени горелки. Соотношение состава «газ-воздух» можно менять в широком диапазоне, от 0,4:1 до 3:1. Базовые настройки корректируются при монтаже горелки в отопительную систему.

Предусмотрена возможность изменения нулевой точки и компенсации давления в камере сгорания.

Модуль можно дополнить блоком проверки герметичности, устройствами контроля газовых клапанов и ограничения давления газа, с учётом индивидуальных потребностей.

Защитная оболочка соответствует стандарту IP 54, что подразумевает надежную изоляцию от пыли и влаги.

Сетчатый фильтр, смонтированный на впуске рабочей среды, требует регулярного контроля уровня засоренности. Для этого необходимо измерять перепад давления. На корпусе предусмотрено гнездо с резьбой для подключения прибора. Установка отдельного фильтра защитит элементы газовой аппаратуры от сбоев и преждевременных поломок.

Преимущества:

• максимальная в своей серии пропускная способность – 500 м 3/час;
• высокочувствительная корректировка пропорции газ:воздух;
• плавная бесступенчатая работа газового оборудования;
• фильтр с сеткой размером 0,8 мм;
• прочное фланцевое соединение;
• безопасный режим эксплуатации котла отопления;
• контроль минимального уровня давления;
• возможность установки дополнительных устройств;
• высокая степень электрозащиты (IP 54).
