Описание

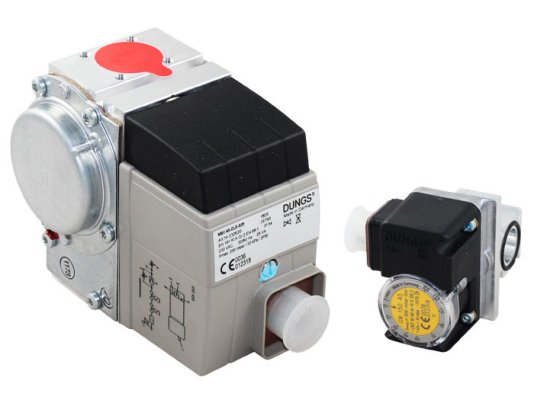

Газовый мультиблок Dungs MBC-65-DLE-S40, арт: 242320 – многофункциональное устройство для систем автоматического регулирования и управления подачей газа на одноступенчатую горелку. Преимуществами являются малогабаритный габариты, высокая пропускная способность, низкое энергопотребление, герметичное и быстрое перекрытие потока.

Комплектация мультиблока:

• два предохранительно-запорных электромагнитных клапана класса А по EN 161;
• реле минимального давления;
• регулятор давления с сервоприводом;
• сетчатый заменяемый фильтр на 120 микрон для очистки от грубых частиц.

Замена фильтра осуществляется при резком перепаде давления до и после сетки.

Особенности:

• электромагнитные клапаны с совместным управлением;
• быстрое закрытие (1 сек.) клапанов для безопасной эксплуатации горелки, исключения утечек;
• постепенное открытие основного клапана для плавного розжига;
• применение в промышленных системах сжигания газа с давлением не более 200 мбар;
• точные выходные параметры давления при изменяющемся входном давлении;
• для одноступенчатого режима работы;
• применение для газов I-III семейства и других нейтральных газов;
• присоединение с помощью резьбы Rp 1/2 ;
• защита электрических контактов от пыли и обрызгивания (стандарт IP 54).

Конструкция и условия эксплуатации

Мультиблок характеризуется компактными габаритами, что упрощает монтаж в систему и даёт возможность экономить рабочее пространство. Корпус отлит под давлением из сплава алюминия. Электропривод изготовлен из стали, латуни, алюминия. Мембраны, уплотнения изготовлен из бутадиен-нитрильного каучука, силопрена, что позволяет эксплуатировать устройство в условиях низких температур окружающей среды. Допустимый диапазон: -15.+60 °C.

При использовании мультифункционального устройства в системах, потребляющих сжиженный газ, минимальная температура ограничивается 0 °C. Мультиблок предназначен только для газов. Запрещено применение для жидких углеводородов в связи с разрушением ими уплотнительного материала.
