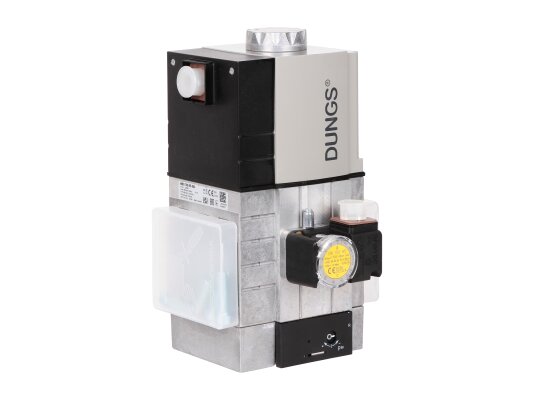

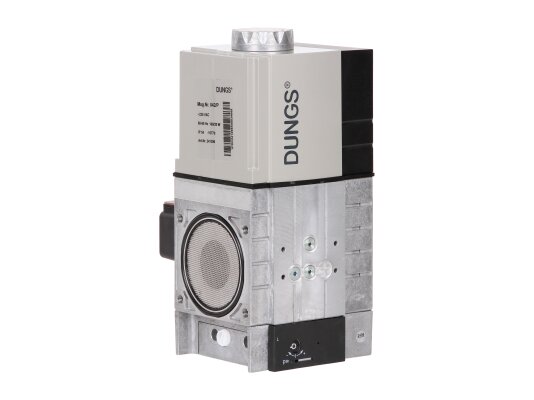

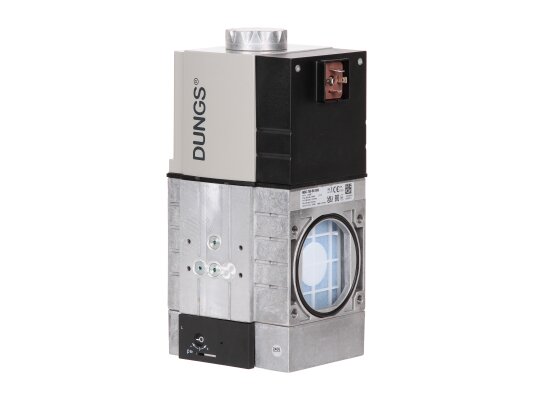

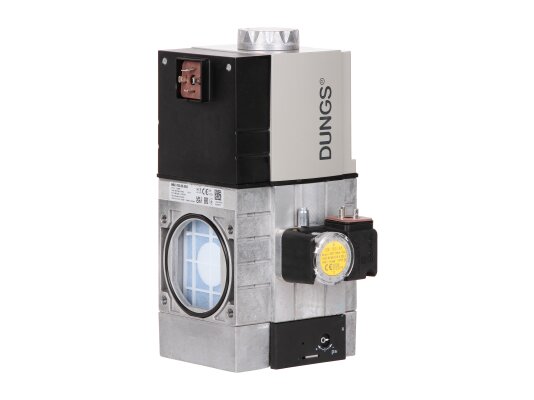

Газовый мультиблок Dungs MBC-700-SE-S82 — газовый мультиблок Dungs MBC-700-SE-S82: Модуль регулирования и безопасности, серворегулятор давления Реле давления газа мини GW 150 A5 Резьбовое соединение Rp 1 — 2

Газовый мультиблок Dungs MBC-700-SE-S82 – многофункциональное устройство для безопасной и результативный работы газовой горелки промышленного назначения с модулируемым горением пламени. В одном корпусе объединены основные элементы газовой арматуры, что гарантирует высокую пропускную способность и компактность блока. Отличительной особенностью является телескопическая система клапанов и резьбовое подключение.

Комплектация:

Газовый мультиблок (артикул 261652) объединяет следующие устройства:

• 2 быстро срабатывающих электромагнитных клапана А-класса;
• реле давления GW 150 A5;
• стандартный фильтр для отсеивания загрязнений;
• серворегулятор выходного давления.

Для соединения с газопроводом используются резьбовые отверстия диаметром от 1 до 2 дюймов.

Модуль может комплектоваться другими устройствами для решения индивидуальных задач (блок проверки герметичности, система контроля за газовыми клапанами и пр.).

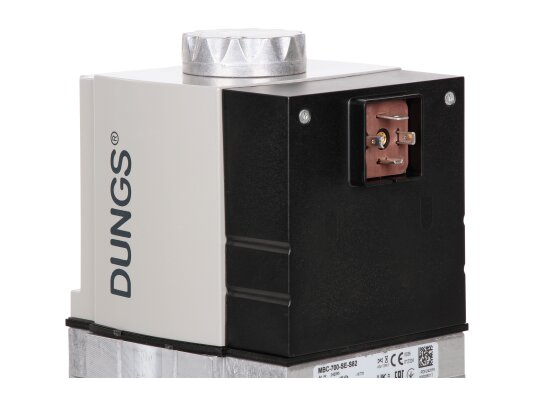

В набор не входят штекеры для подключения модуля.

Важные характеристики:

• диапазон входного и выходного давления – 15-360 и 5-80 мбар (соответственно);
• максимальное избыточное давление газа – 360 мбар;
• раздельно управляемые ЭМ клапаны;
• ограничения по температуре эксплуатации – от -15 °C до +70 °C.

Особенности мультиблока:

Безопасную работу с газовым оборудованием способствует система защиты пламени от угасания.

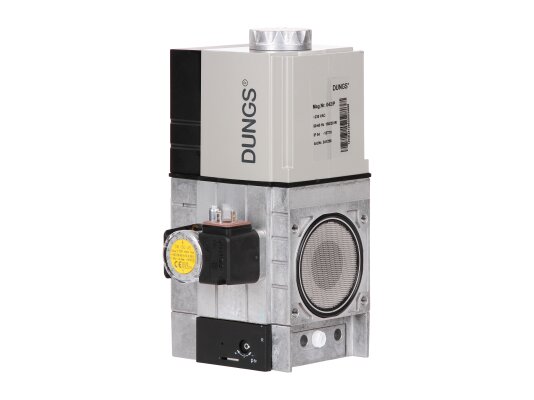

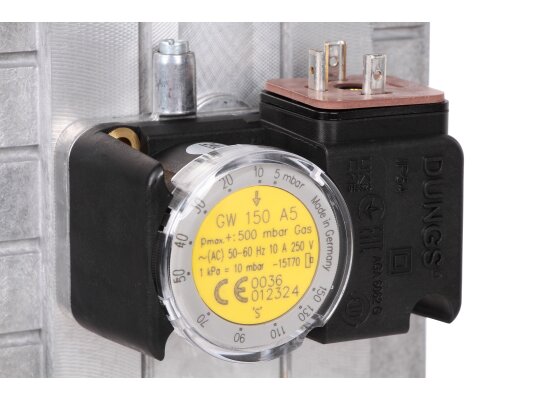

На корпусе размещён датчик реле давления, который выполняет функцию контроля минимального уровня давления газа до первого ЭМ клапана. При падении давления срабатывает реле давления.

Серворегулятор способствует возможность высокоточной настройки параметров подачи газа в широком диапазоне расхода.

Для защиты электрических компонентов предусмотрена качественная изоляционная оболочка (в соответствии со стандартом IP 54).

Давление регулируется после второго ЭМ клапана. Необходима установка стабилизатора давления на запальной линии в межклапанном пространстве.

При изготовлении газового модуля использованы долговечные материалы, совместимые с активной рабочей средой: корпус – из литого алюминия, электропривод – из стали, латуни и алюминия, мембраны и уплотнители – из НБК и силопрена.

Резьбовое соединение стандартного диаметра обеспечивает возможность установки мультиблока в газовые модуляционные горелки ведущих мировых производителей: Weishaupt, Riello, Elco и др.

Достоинствами являются:

• безопасная и энергоэффективная работа газового оборудования;
• точная настройка параметров выходного давления;
• повышенная пропускная способность;
• упрощённый монтаж в систему с помощью резьбовых соединений;
• компактный габариты;
• встроенный фильтр, удерживающий грязевые частицы;
• надёжная защита электрических компонентов – класс IP 54;
• возможность дооснащения под конкретные потребности.

Газовый мультиблок Dungs MBC-700-SE-S82 – надёжное оснащение европейского качества. Безупречная сборка, приемлемая цена и долговечная служба обеспечивают высокую популярность продукции Dungs.
