Описание

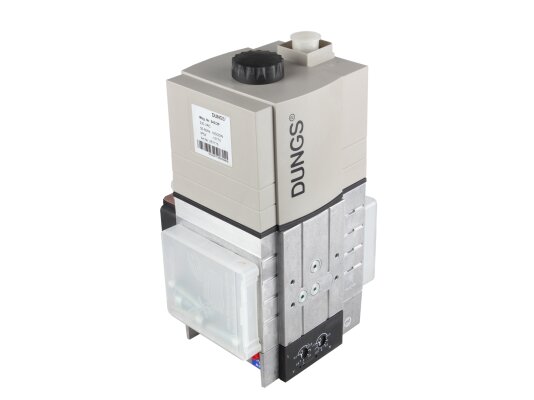

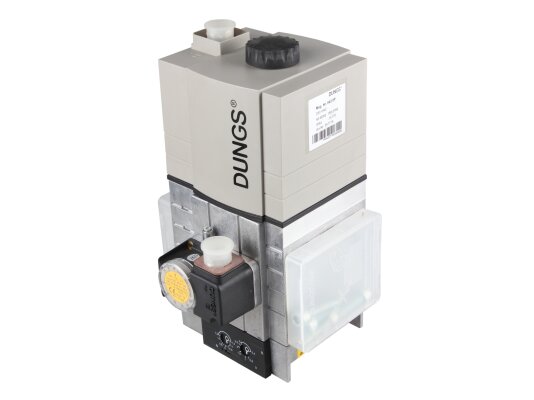

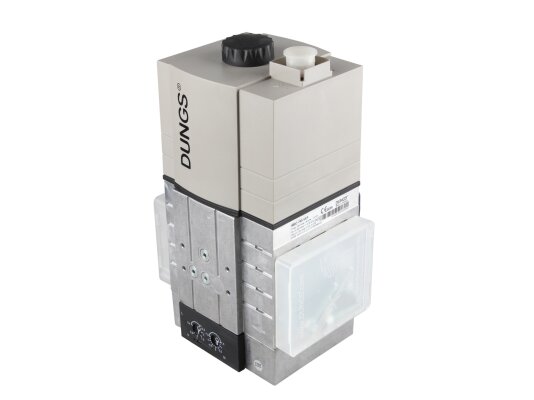

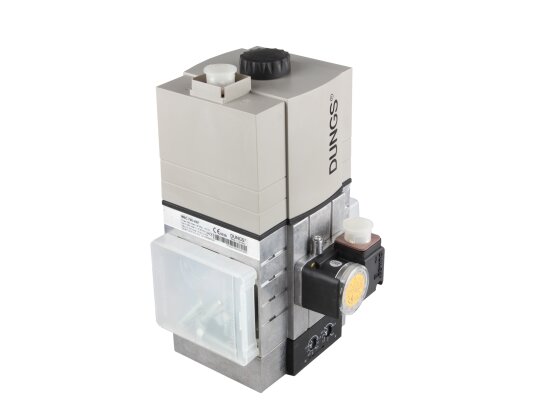

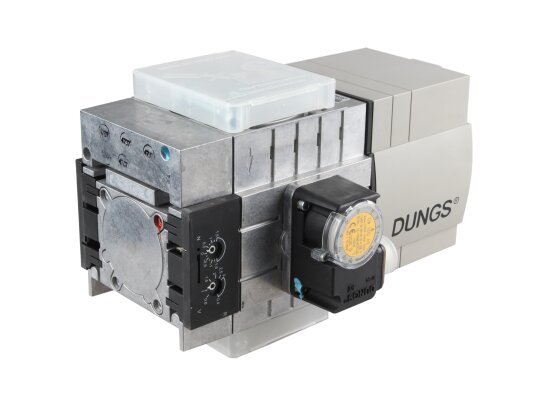

Газовый мультиблок Dungs MBC-700-VEF — газовый мультиблок Dungs MBC-700-VEF служит для автоматического регулирования состава газа и воздуха перед поступлением в камеру. Применяется в промышленных горелках с модулируемым горением пламени: Weishaupt, Oilon, Baltur и других брендов. Серворегулятор даёт возможность выбирать оптимальное соотношение газовоздушной смеси в широком диапазоне от 0,4:1 до 3:1.
Комплектация
Газовая линия объединяет устройства:
- стандартный фильтр для избавления рабочей среды от загрязнений;
- датчик-реле минимального давления;
- 2 э/м клапана класса А с быстрым откликом;
- серворегулятор газовоздушной смеси.
- Реле давления: GW A5, A2 UB, NB A2.
В комплектации отсутствуют резьбовые фланцы, штекеры, их требуется приобрести отдельно.
Рабочие параметры:

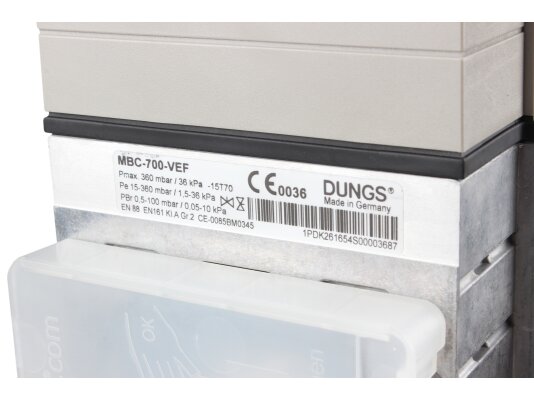

- диапазон входного и выходного давления – 15-360 и 0,5-100 мбар (соответственно);
- максимальное избыточное давление газа – 360 мбар;
- управление ЭМ клапанами – раздельное;
- температура воздуха – минимум -15 °C, максимум +70 °C.
При использовании мультиблока в системах сжиженного газа минимальная температура ограничена 0 °C.
Особенности
Газовый мультиблок Dungs (258775) подключается на резьбу Rp 1 — 2, что упрощает монтажные работы.
Отличительная особенность модуля – телескопическая система клапанов, что способствует повышению пропускной способности.
На корпусе монтируется датчик-реле минимального давления, который контролирует входное давление газа перед первым электромагнитным клапаном.
Серворегулятор давления гарантирует безопасную эксплуатацию газового оборудования, поддерживая устойчивую модуляцию горения пламени. Штатную настройку можно изменить в момент пуско-наладки.
Предусмотрена возможность коррекции нулевой точки и компенсации давления в камере сгорания.
Модульная конструкция может оснащаться вспомогательными устройствами с учётом потребностей, в том числе: системой контроля газовых клапанов, регулятора давления, блоком ограничения давления газа.
Модуль имеет качественную изоляцию от проникновения влаги и пыли – уровень защиты внешней оболочки IP 54.
В состав блока входит сетчатый фильтр, удерживающий посторонние примеси, что уменьшает износ конструктивных элементов. При эксплуатации газовой аппаратуры необходимо своевременно выполнять замену фильтрующей сетки. Для контроля перепада давления до и после фильтра предусмотрены резьбовые гнезда диаметром 1/8 дюйма. Перед рампой газовой горелки производитель рекомендует установить отдельный фильтр.
Достоинства:
- корректировка соотношения «газ-воздух» в широком диапазоне;
- контроль входного давления;
- автоматизация режима подачи газа, безопасная эксплуатация газовой установки;
- сетчатый стандартный фильтр;
- резьбовое подключение;
- бесступенчатый режим работы газовой горелки;
- надёжная защита электрических деталей – класс IP 54.
