Описание

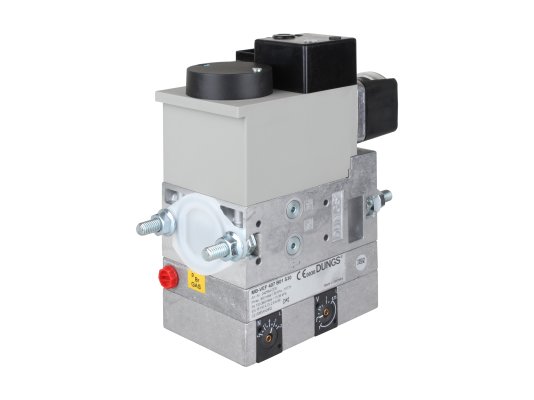

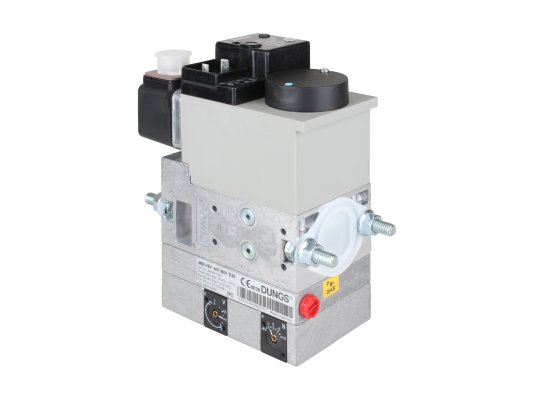

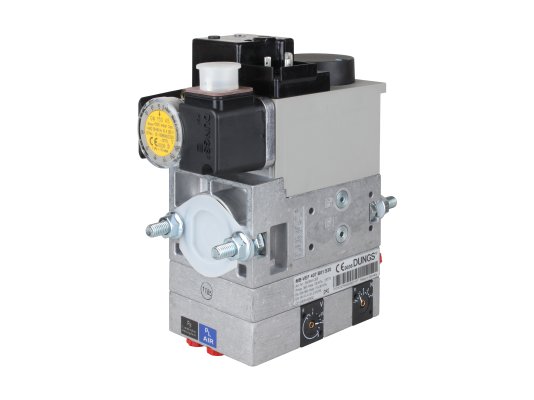

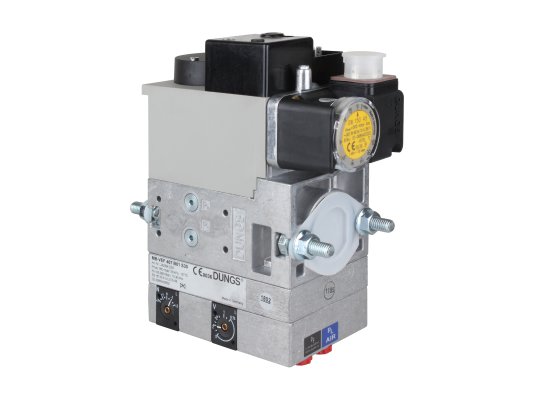

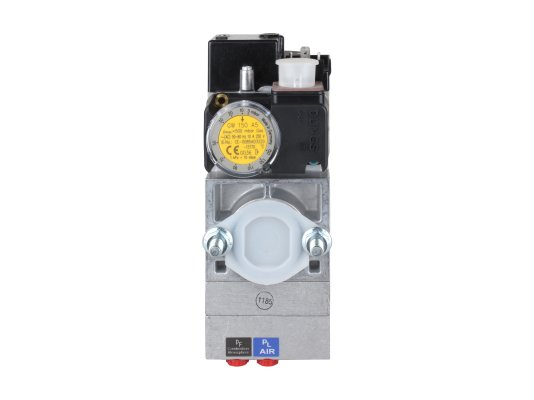

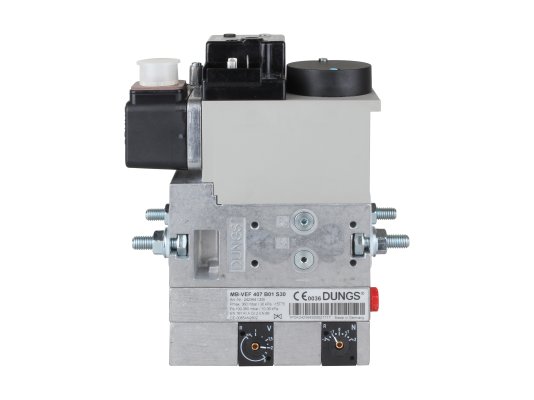

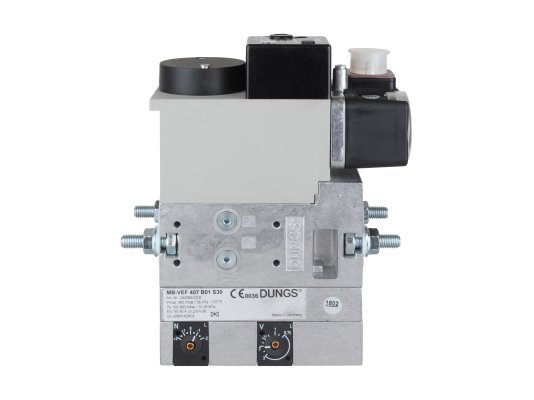

Газовый мультиблок Ecoflam MB-VEF 407 B01 S30 служит для безопасной эксплуатации и автоматического управления подачей газа на пневморегулируемую промышленную горелку. Встроенный регулятор способствует оптимальное смесеобразование, энергоэффективную работу тепловой установки. Вследствие того что модульной конструкции к мультиблоку можно подключать дополнительное оборудование с учетом индивидуальных потребностей.
Многофункциональное малогабаритный устройство Ecoflam MB-VEF объединяет:
- реле контроля минимального уровня давления для нормальной работы горелки;
- два совместно управляемых э/м клапана класса А по стандарту EN 161;
- серворегулятор давления класса А по EN 88;
- устройство улавливания грязи с мелкими отверстиями (0,8 мм).
Замена фильтра требует разборки газовой арматуры.
В базовую комплектацию не включены монтажные фланцы и штекеры для электроподключения.
Основные параметры и особенности:
- бесступенчатое плавное регулирование;
- допустимое входящее давление газа: 100-360 мбар;
- задание выходного давления в диапазоне 0,5-100 мбар;
- быстродействующие клапаны, закрытие и открытие в течение 1 сек.;
- стабилизатор давления на клапане V1;
- параметры питания: 230 В, допустимое отклонение -15%, +10%;
- возможность установки нуля N;
- диапазон настройки пропорции газ/воздух 0,75:1– 3:1 (другие версии по заявке);
- защита корпуса от пыли/ влаги класса IP 54;
- надёжное присоединение на резьбу Rp 1/2, Rp 3/4 ;
- точки для приборов контроля давления G1/8 по ISO 228;
- внешний импульсный трубопровод;
- материал корпуса и деталей – алюминий, сталь, латунь;
- мембраны и уплотнения на основе НБК, силиконового каучука;
- подключение с помощью штекеров по EN 175301-803;
- допустимое положение – вертикальное с вверх размещенной катушкой.
Применение
надёжная конструкция мультиблока позволяет безопасно использовать его для газов семейства I-III и других неагрессивных газов. Универсальные монтажные размеры и небольшие габариты расширяют возможности применения устройства. Ecoflam MB-VEF 407 совместим с горелками Ecoflam, Oilon, Baltur, Riello, Elco и пр.
Достоинства:
- комбинированное устройство с широким набором функций;
- малогабаритный монтажные габариты;
- высокочувствительная настройка давления;
- плавное регулирование;
- образование оптимального состава газовоздушной смеси;
- быстрое срабатывание э/м клапанов;
- высокий уровень пылевлагозащиты IP 54.
Условия эксплуатации
Газовый мультиблок Ecoflam MB-VEF 407 стабильно работает при температурах -15.+70°C. В системах, работающих на сжиженном газе, нельзя использовать устройство при минусовых температурах, т. к. жидкие углеводороды приводят к порче уплотнительного материала.
