Описание

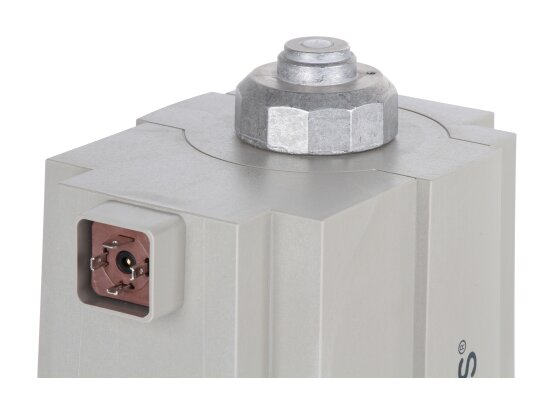

Газовый мультиблок Ecoflam MBC-1200-SE-S82 — газовый мультиблок Ecoflam MBC-1200-SE-S82, арт: 65311840 представляет собой компактную арматуру для регулирования подачи газа, безопасной и энергоэффективной работы промышленной горелки. Комбинированный модуль объединяет несколько устройств с разными функциями. Подходит для систем с давлением в магистрали до 360 мбар. Увеличенная пропускная способность, точное регулирование, широкий диапазон настройки положительно сказывается на эффективности применения многофункционального узла в системах отопления средней и высокой мощности.
Комплектация мультиблока
MBC-1200-SE укомплектован:
- датчиком-реле, отслеживающим уровень минимального давления;
- двумя э/м запорными клапанами класса A по стандарту EN161;
- серворегулятором выходного давления класса A по EN88;
- микрофильтром для улавливания грязи.
Оба электромагнитных клапана быстро закрываются и быстро открываются (1 сек.). Серворегулятор способствует высокую точность регулирования в широком диапазоне расходов.
Основные характеристики и особенности:
- для установок с давлением 15-360 мбар;
- допустимые параметры настройки давления: 5-80 мбар;
- раздельное управление электромагнитными запорными клапанами;
- рабочее напряжение: 230 В, -15%, +10%;
- низкое энергопотребление;
- высокие скорости потока;
- присоединение с помощью резьбовых фланцев;
- защита от пыли/ влаги по стандарту IP 54;
- штекерный тип соединения в соответствии с DIN EN 175301-803;
- эксплуатация при температурах -15.+70°C (выше 0°C для сжиженного газа).
Конструкция и монтаж
Газовая рампа собрана в едином компактном корпусе из алюминиевого литья. Детали и уплотнения изготовлен из стали, латуни, алюминия, NBR-каучука, устойчивых к коррозии и износу. Дополнительно можно установить реле максимального давления, блок контроля герметичности VPS.
Мультиблок может размещаться в горизонтальном, вертикальном положении, исключая переворачивание магнита. Рекомендуется монтаж основного фильтра для полноценной защиты устройства от загрязнений и продления срока службы.
Достоинства:
- комбинированная небольшой конструкция;
- оптимальное смесеобразование;
- быстрое срабатывание э/м клапанов;
- высокая пропускная способность;
- настройка выходных параметров в широком диапазоне;
- резьбовые фланцы для быстрого и надежного монтажа;
- заменяемое пылезащитное устройство;
- надёжная защита компонентов от внешних воздействий.
Рабочая среда и место применения
Газовый мультиблок Ecoflam MBC-1200-SE-S82 служит для работы с газами семейства I-III и другой неагрессивной газообразной средой. Линейка MBC хорошо подходит для биогаза только при концентрации H2S 0,1% (объёмный процент в сухом виде). Не применяется для жидких углеводородов в связи с их разрушающим действием на прокладочный материал. Газорегуляторный узел подходит для горелок ведущих производителей, включая Ecoflam, Elco, Wieshaupt, Oilon, Baltur, Cuenod.
