Описание

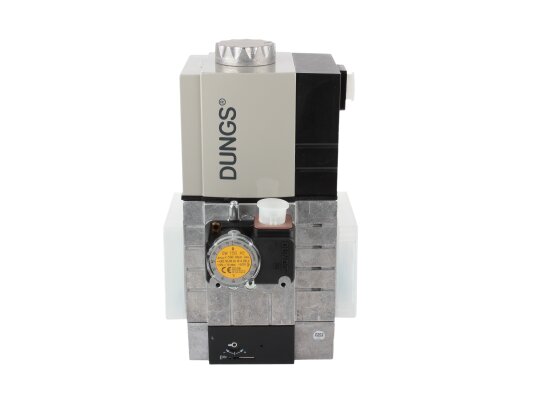

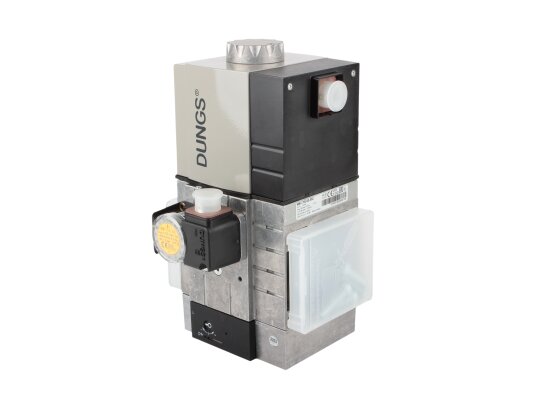

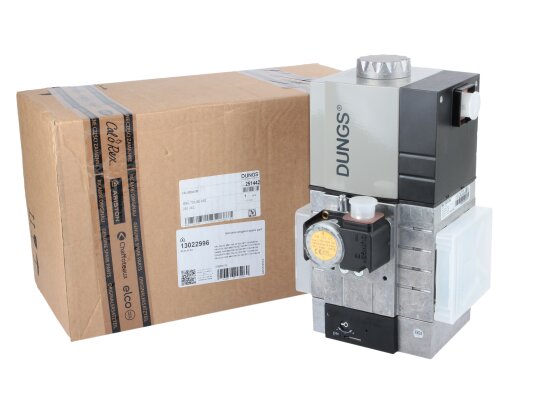

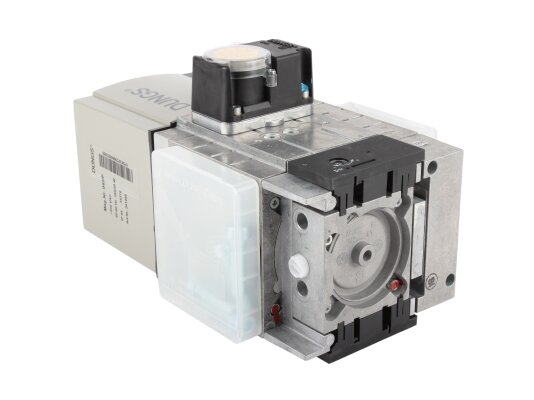

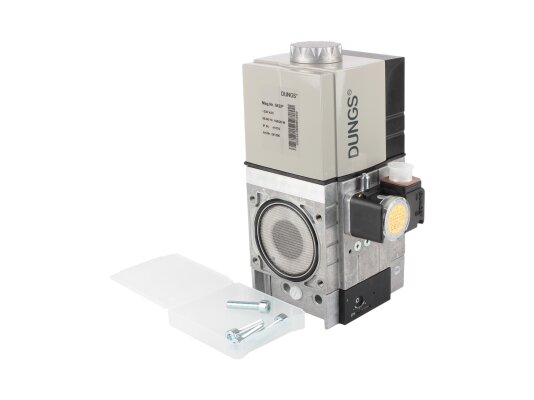

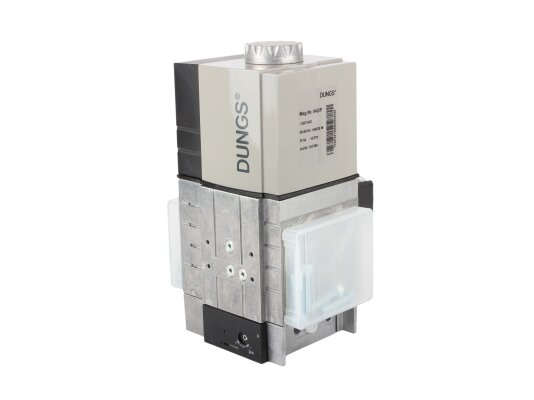

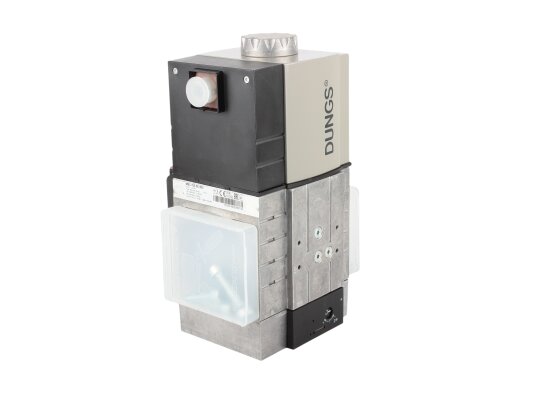

Газовый мультиблок Ecoflam MBC-700-SE-S82 — газовый мультиблок Ecoflam MBC-700-SE-S82, арт: 13022996 рассчитан на промышленное применение. В малогабаритный корпус интегрированы различные устройства для регулирования и управления потоком газа на горение. Ввиду небольшим размерам, высокой пропускной способности, надежности, универсальности монтажа и подключения, мультиблок может использоваться для широкого спектра горелок известных производителей. Рассчитан на давление в газовой магистрали до 360 мбар.
В состав мультиблока входит:
- датчик-реле для непрерывного контроля давления газа перед клапаном (не менее минимального значения, при котором горелка работает нормально);
- 2 запорных электромагнитных клапана класса А по EN 161 (быстрозакрывающиеся и быстрооткрывающиеся) для управления подачей газа и аварийного отключения;
- серворегулятор давления с предварительно настроенной пружиной, диапазон давления 5-80 мбар, с высокой точностью регулирования;
- стандартный фильтр с мелкой сеткой для улавливания частиц грязи, заменяемый без демонтажа всей арматуры.
Отдельно Ecoflam MBC комплектуется блоком контроля герметичности клапанов, реле максимального давления и другими дополнительными устройствами.
Основные параметры и особенности:
- применение в установках с давлением газа 15- 360 мбар;
- для газов семейства I-III или другой нейтральной среды, биогаза, если H2S 0,1%;
- питание от сети: 230 В, -15%, +10%;
- раздельное управление электромагнитными клапанами;
- быстрое закрытие и открытие клапанов, время срабатывания 1 сек.;
- повышенная пропускная способность;
- резьбовые фланцы для быстрой и надёжной интеграции в систему;
- уровень пылевлагозащиты встроенных компонентов IP 54;
- штекерный тип подключения, DIN EN 175301-803;
- рабочие температуры: -15.+70°C (от 0°C для сжиженного газа);
- корпус из литого алюминия;
- детали и уплотнения – из стали, латуни, алюминия, NBR-каучука.
Мультиблок устанавливается в вертикальный, горизонтальный газопровод или в промежуточном положении, исключая переворачивание магнита. Для надёжной службы системы требуется установка основного фильтра.
Достоинства:
- многофункциональность, широкий спектр применения;
- быстрое срабатывание э/м клапанов;
- точные выходные параметры давления;
- высокая пропускная способность;
- пылезащитная сетка с возможностью замены без разборки арматуры;
- высокий уровень защиты электрических компонентов от внешних воздействий;
- широкая область применения.
Газовый мультиблок Ecoflam MBC-700-SE-S82 не оснащен монтажными фланцами и штекерами. Все необходимые комплектующие можно заказать отдельно.
