Описание

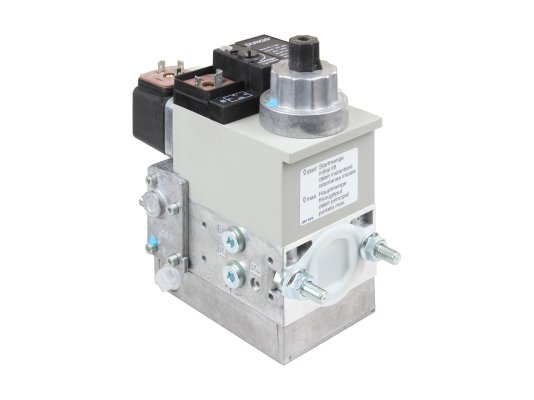

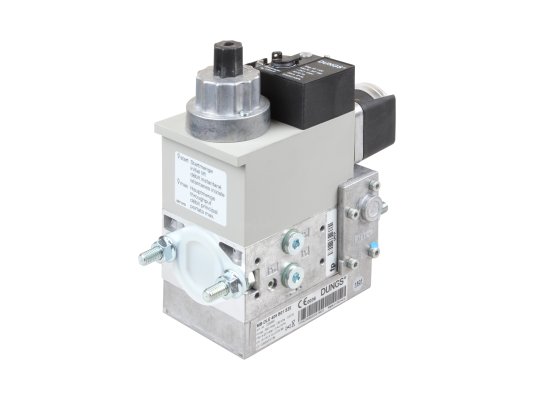

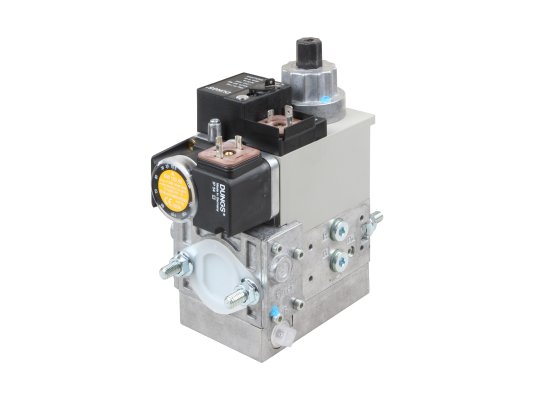

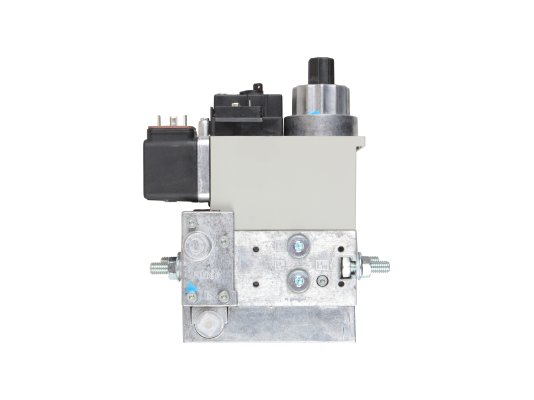

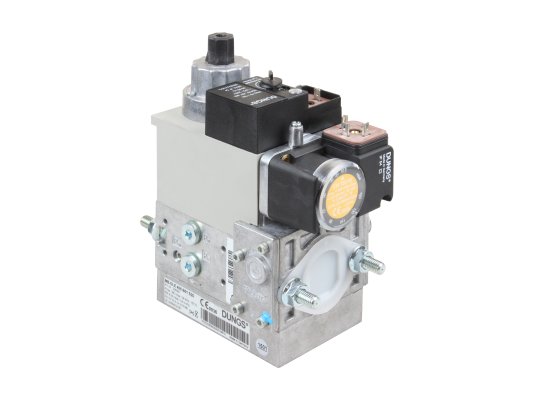

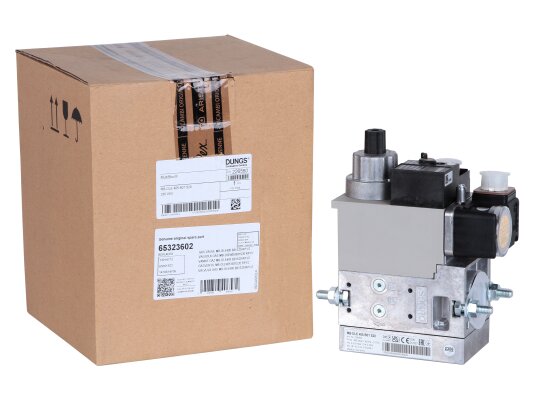

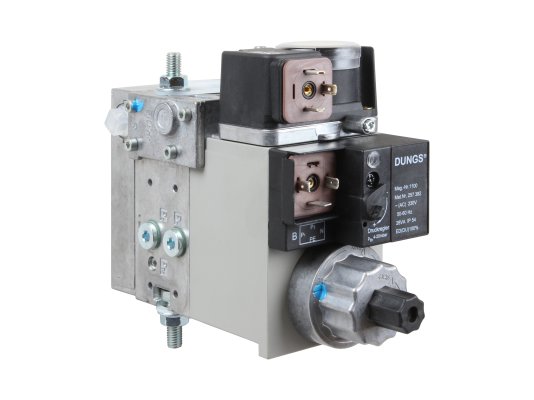

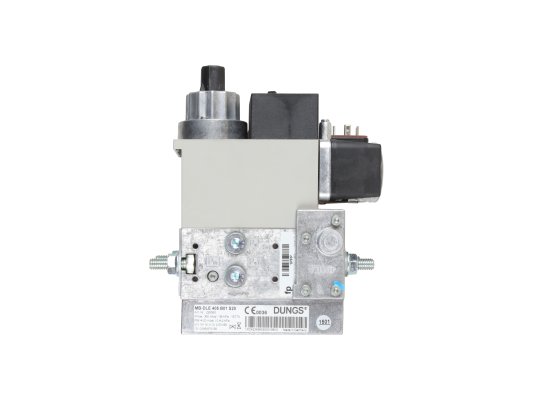

Газовый мультиблок Elco MB-DLE 405 B01 S20 — газовый мультиблок Elco MB-DLE 405 B01 S20, арт: 65323602 представляет собой многофункциональный узел для автоматического регулирования давления и управления подачей газа на одноступенчатую горелку. Отвечает за стабильность выходных параметров давления, плавный розжиг, герметичное перекрытие потока. Рабочей средой является газ семейства I-III и другие нейтральные газы.
Устройство и комплектация

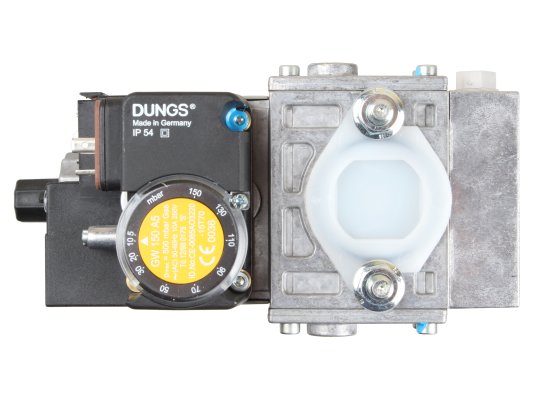

Комбинированное устройство состоит из реле минимального давления GW 150 A5, двух быстрозакрывающихся электромагнитных клапанов класса А по EN 161 (предохранительного и регулирующего) с совместным управлением, фильтра с мелкими отверстиями, регулятора выходного давления. В качестве опции доступен блок контроля герметичности клапанов. Особенности серии MB-DLE – дроссель расхода главного потока, регулируемое открытие клапана V2.
Особенности и параметры:
- для промышленных установок с давлением в магистрали 15- 360 мбар;
- одноступенчатый режим эксплуатации;
- рабочее напряжение: 230 В, -15%, +10%;
- диапазон выходного давления газа: 4-20 мбар;
- электрозащита встроенных компонентов класса IP 54;
- главный клапан V2 с винтовым седлом;
- время открытия клапана V1 и закрытия э/м клапанов 1 сек.;
- литой алюминиевый корпус, прокладки и мембрана из NBR-каучука, силопрена;
- эксплуатация при внешних температурах -15.+70°C;
- возможность монтажа концевого контакта на главный клапан;
- штуцер G1/8 для контроля давления газа;
- электроподключение с помощью штекерного разъема по DIN EN 175 301-803;
- соединительные отверстия с резьбой Rp 1/2, Rp 3/4.
Монтаж и обслуживание
Газовые мультиблоки Elco MB-DLE 405 встраиваются в систему в горизонтальном, вертикальном, промежуточном положении вверх магнитом. Для результативный и надёжной работы отопительной установки необходимо регулярно проверять и заменять фильтр. О значительном засорении сетки свидетельствует резкое падение давления после фильтра. При замене грязеуловителя не требуется разбирать весь узел.
