Описание

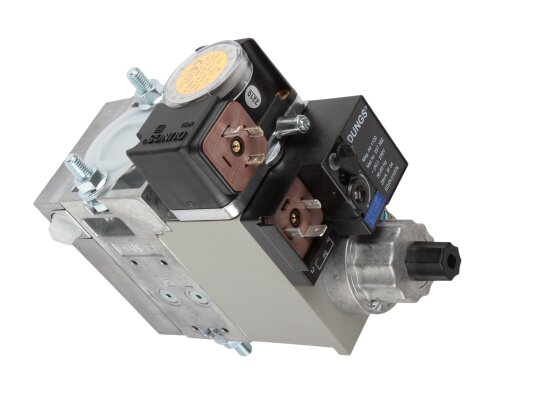

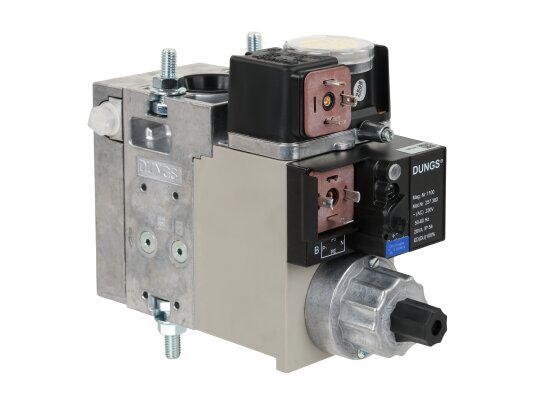

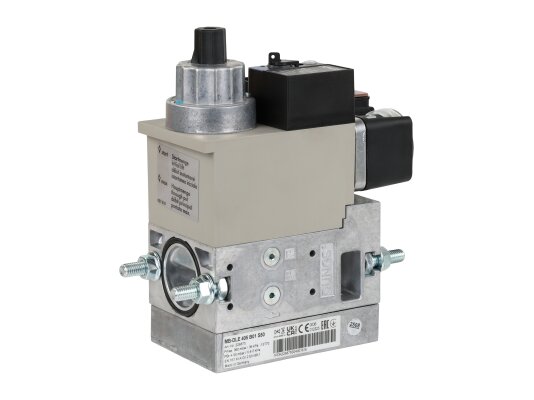

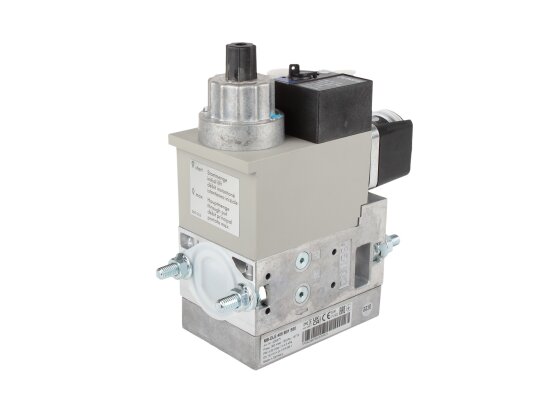

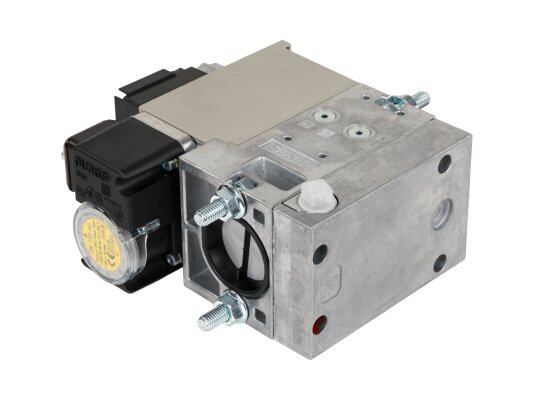

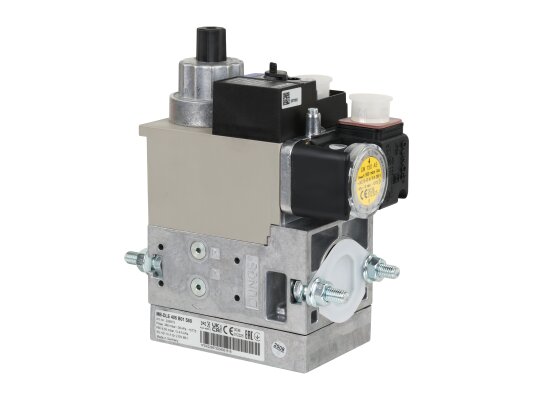

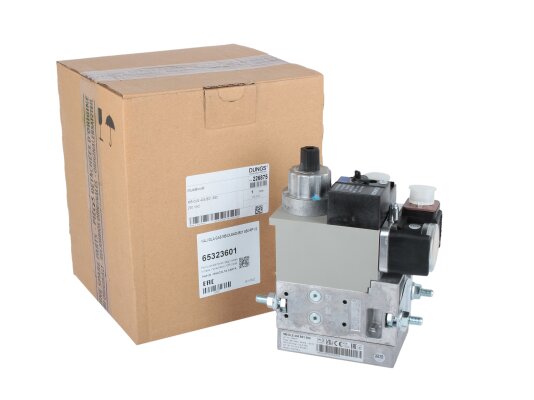

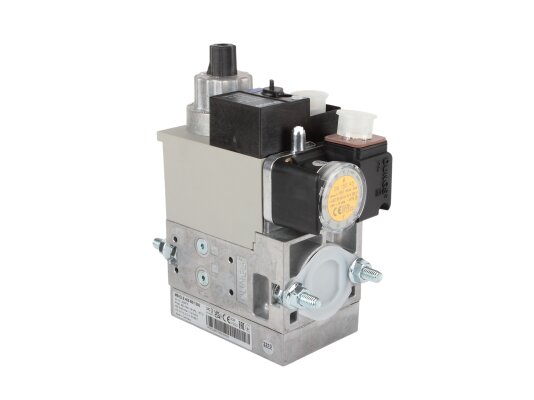

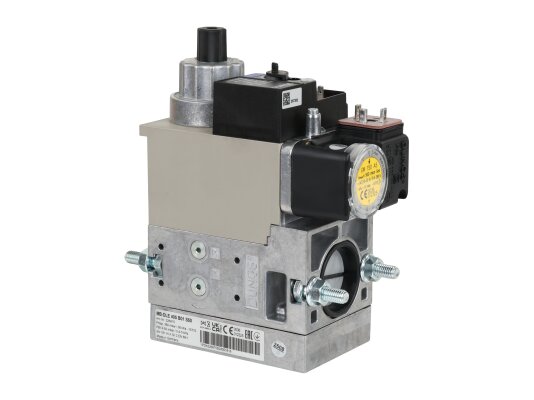

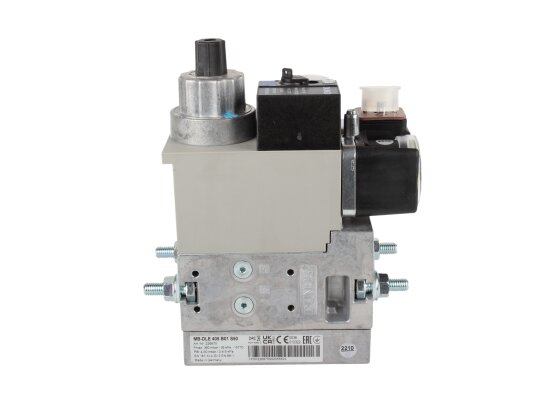

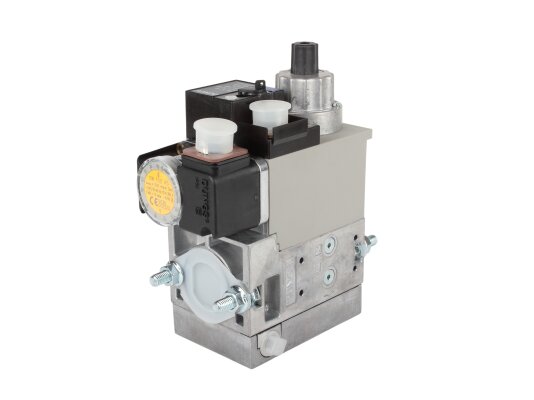

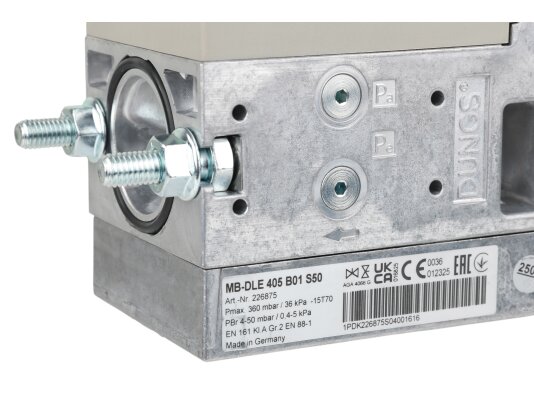

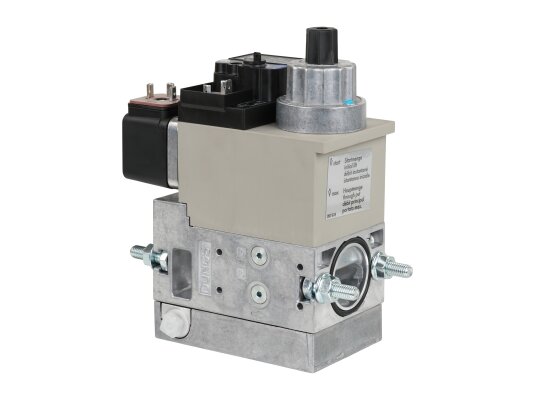

Газовый мультиблок Elco MB-DLE 405 B01 S50 — газовый мультиблок Elco MB-DLE 405 B01 S50 – универсальный газовый блок для управления работой одноступенчатой горелки. Представляет собой компактный многофункциональное устройство автоматического регулирования и безопасного отключения подачи газа. Мультиблок поддерживает стабильные выходные параметры давления в широком диапазоне входных давлений. Особенностью этой серии является медленное регулируемое открытие главного клапана для плавного розжига.
Основные параметры:
- для систем с давлением 15-360 мбар;
- напряжение питания: 230 В, допустимое отклонение -15%, +10%;
- защита электрических компонентов класса IP 54;
- дроссель расхода главного потока;
- быстрое закрытие э/м клапанов, время срабатывания 1 сек.;
- быстрое открытие клапана V1, медленное регулируемое открытие клапана V2;
- по запросу – оснащение блоком контроля герметичности газовых клапанов;
- эксплуатация при температурах: -15.+70°C (для сжиженного газа t 0°C);
- установке на клапан V2 концевого контакта типа К01/1;
- вид подключения – штекерный разъем по DIN EN 175 301-803.
Конструкция и комплектация
Elco MB-DLE состоит из алюминиевого литого корпуса и устройств: предварительного фильтра с мелкими отверстиями, реле контроля минимального давления, предохранительного и регулирующего электромагнитных клапанов класса А по EN 161 с совместным управлением, регулятора выходного давления. Материал мембран, уплотнений – NBR-каучук, силопрен, других элементов конструкции – сталь, латунь, алюминий. Для измерения давления предусмотрен штуцер G1/8.
Достоинства:
- малогабаритный модульная конструкция, возможность подключения доп. устройств;
- регулируемое открытие второго клапана для плавного зажигания;
- поддержание выходных параметров давления на установленном уровне;
- герметичное быстрое перекрытие потока для безопасной эксплуатации;
- коррозиестойкий корпус, надёжные компоненты.
Монтаж
Газовые мультиблоки Elco MB-DLE могут устанавливаться в горизонтальном, вертикальном, промежуточном положении магнитом вверх. Для присоединения к газопроводу предусмотрены отверстия с резьбой Rp 1/2, Rp 3/4. Монтажные фланцы и штекер не включены в комплектацию.
