Описание

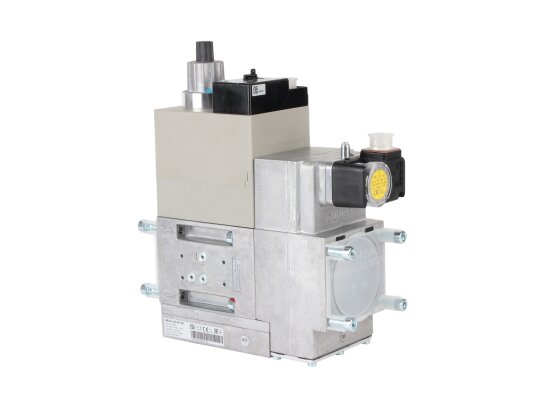

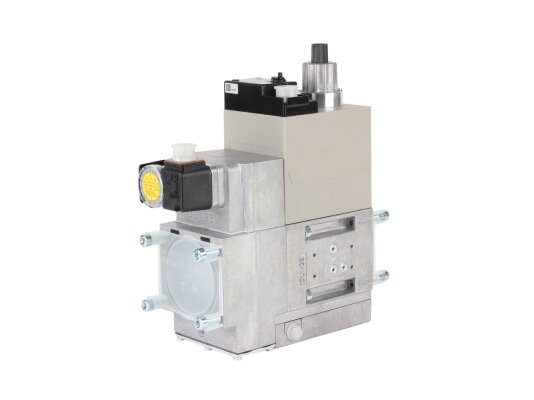

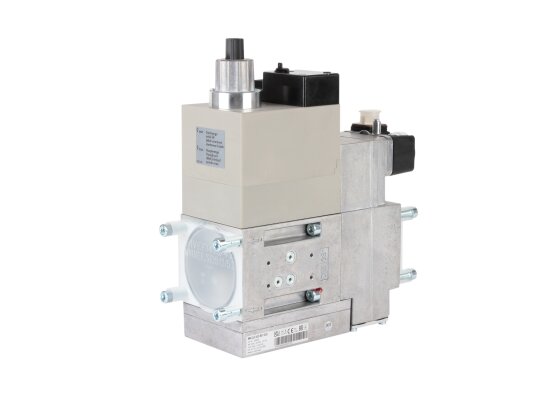

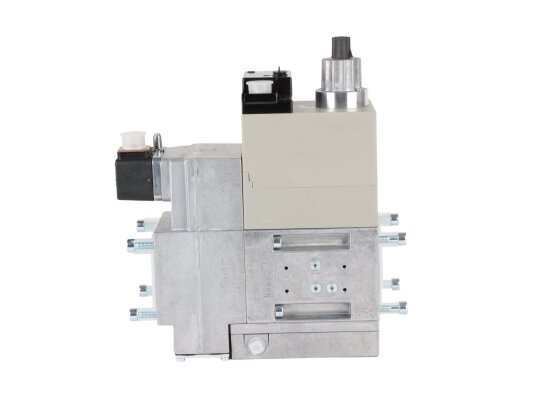

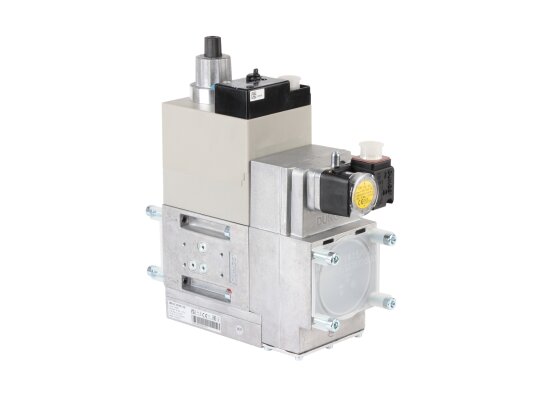

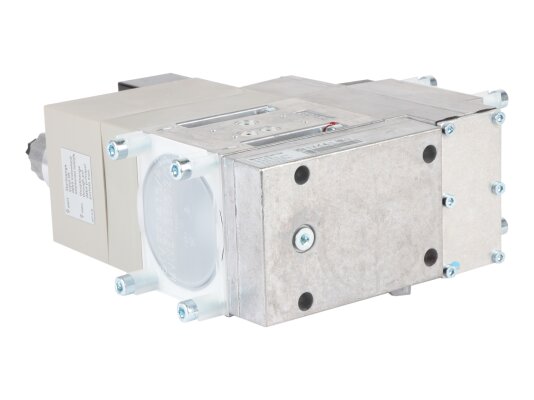

Газовый мультиблок Elco MB-DLE 420 B01 S20, 4-20 мбар — газовый мультиблок Elco MB-DLE 420 B01 S20, арт: 65323610, используется для подачи газа под установленным давлением, плавного розжига горелки, герметичного перекрытия потока при сбоях или возникновении необходимости. Собран в компактном корпусе с возможностью подключения дополнительных устройств. Может использоваться для работы с газами семейства I-III.

Мультиблок MB-DLE оснащён:

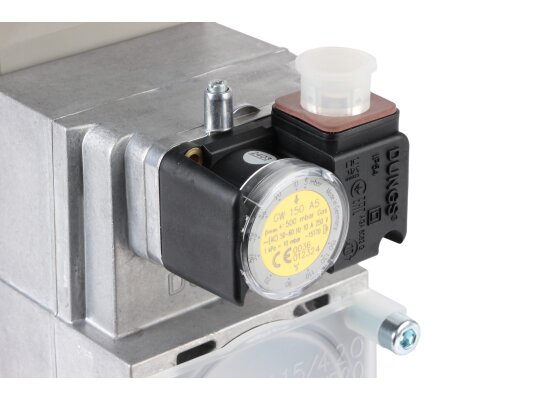

• датчиком-реле минимального давления GW 150 A5;
• двумя автоматическими э/м клапанами класса А по EN 161;

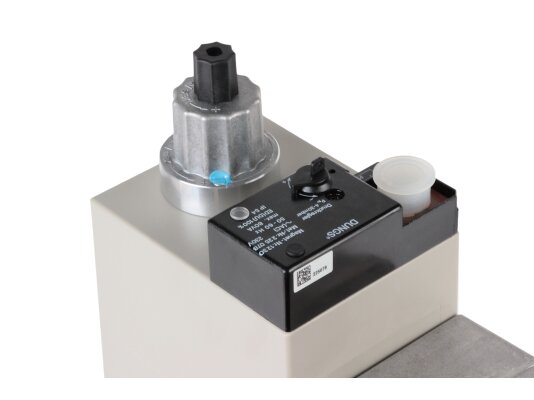

• регулятором выходного давления;
• предварительным фильтром с мелкой сеткой.

Возможно оснащение блоком контроля герметичности клапанов (опционально). Отдельно также можно докупить фланцы и штекер для электроподключения.

Особенности мультиблоков MB-DLE

Газовые мультиблоки MB-DLE отличаются быстрым открытием первого клапана и медленным регулируемым открытием второго клапана, что способствует плавному розжигу горелки. При пусконаладочных работах можно установить оптимальную скорость отпирания клапана V2. Оба клапана закрываются быстро ( 1 сек.), что гарантирует герметичность и безопасную эксплуатацию газовой установки. Использование двойных сёдел повышает пропускную способность узла.

Основные параметры:

• рабочее напряжение: 230 В, -15%, +10%;
• давление газа в магистрали подачи: 15- 360 мбар;
• совместное управление электромагнитными клапанами;
• электрозащита корпуса по стандарту IP 54;
• возможность установки конечного переключателя на клапан V2;
• дроссель расхода главного потока;
• штекерное электроподключение, DIN EN 175 301-803;
• штуцер G1/8 для измерения давления газа;
• рабочие температуры: -15.+70°C (0.+70°C в установках сжиженного газа).

Конструкция и монтаж мультиблока

Газовый мультиблок Elco MB-DLE имеет модульную конструкцию, позволяющую принимать индивидуальные решения для расширения функционала. Корпус отлит из алюминия, стойкого к коррозии и механическим воздействиям. Детали и уплотнения произведён из стали, латуни, алюминия, силопрена, NBR-каучука. Узел интегрируется в газовую линию с помощью резьбовых соединений. Монтаж осуществляется в горизонтальном, вертикальном, промежуточном положении, кроме вниз магнитом. Размещение перед мультиблоком основного фильтра продлит срок службы газовой аппаратуры.
