Описание

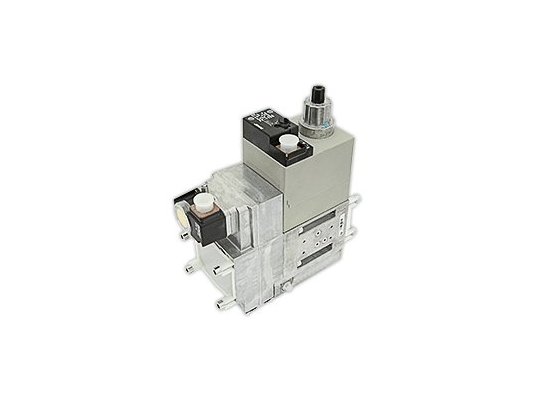

Газовый мультиблок Elco MB-DLE 420 B01 S22 — газовый мультиблок Elco MB-DLE 420 B01 S22, арт: 65327016 – многофункциональное малогабаритный устройство для автоматизации подачи газа и регулирования давления на горелку. Подходит для систем с давлением в магистрали до 360 мбар. Отвечает за постепенную подачу газа для плавного воспламенения, поддержание стабильного давления, герметичное перекрытие потока. Модульная конструкция позволяет принимать индивидуальные решения для расширения функций.
Мультиблок MB-DLE состоит из следующих устройств:
- реле минимального давления GW 150 A5;
- двух электромагнитных запорных клапанов класса А по EN 161;
- регулятора выходного давления;
- предварительного заменяемого фильтра с мелкой сеткой.
Установка блока контроля герметичности клапанов повысит безопасность эксплуатации газовой установки (опция).
Особенности модификации MB-DLE
Серия MB-DLE снабжена двумя быстрозакрывающимися клапанами – предварительным и регулирующим, время срабатывания не превышает 1 сек., что способствует отсутствие утечек при сбоях в системе. Первый клапан быстро открывается, второй открывается медленно, скорость размыкания регулируется при пусконаладке.
Основные параметры:
- одноступенчатый режим эксплуатации;
- рабочее напряжение: 230 В, -15%, +10%;
- давление газа в магистрали: 15- 360 мбар;
- раздельное управление электромагнитными клапанами;
- дроссель расхода главного потока;
- увеличенная пропускная способность;
- автоматическое регулирование давления, диапазон 4-20 мбар;
- уровень защиты от пыли и влаги – IP 54;
- штекерное электроподключение, DIN EN 175 301-803;
- температурный диапазон (внешняя среда): -15.+70°C (0.+70°C для сжиженного газа).
Конструкция и монтаж мультиблока
Газовый мультиблок Elco MB-DLE имеет небольшие монтажные размеры, что упрощает интеграцию в систему. Собран на базе алюминиевого литого корпуса. Детали и уплотнения произведены из стали, латуни, алюминия, силопрена, NBR-каучука, стойких к составу газов и износу. Узел монтируется в газовую линию с помощью резьбовых соединений. Монтаж возможен в любом положении, за исключением перевёрнутого. Перед мультиблоком рекомендуется установить основной фильтр, что увеличит его ресурс.
