Описание

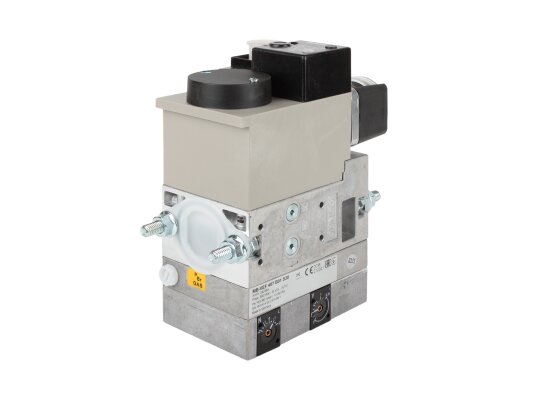

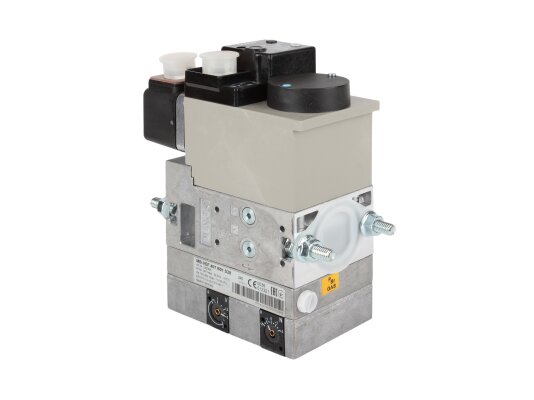

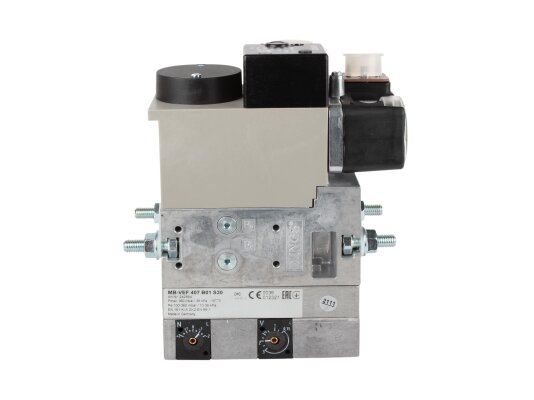

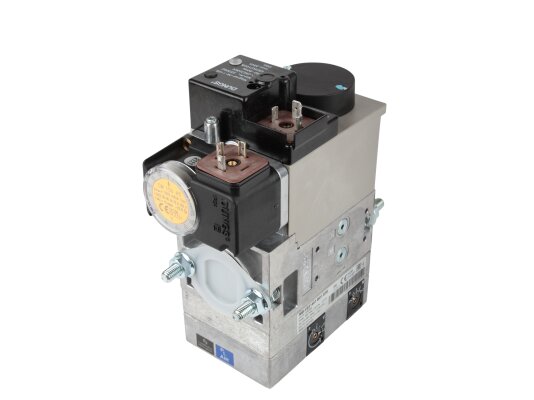

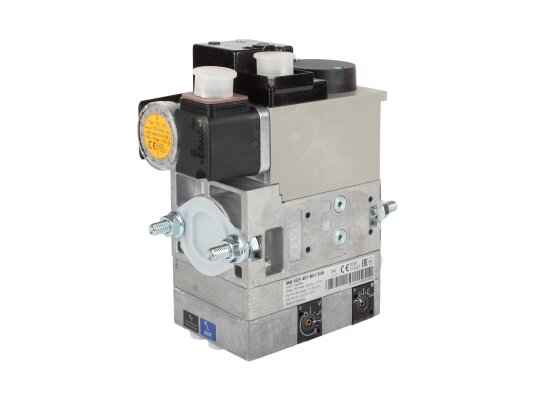

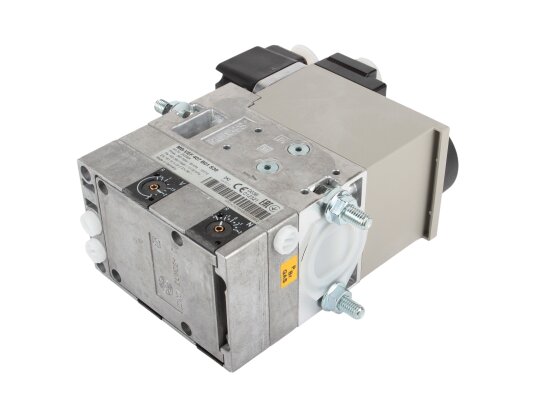

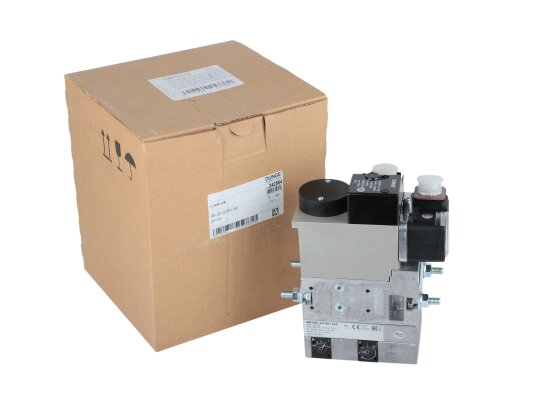

Газовый мультиблок Elco MB-VEF 407 B01 S30, арт: 13011113 служит для автоматизации подачи газа при эксплуатации модулируемых газовых или комбинированных горелок с пневматическим регулированием, используемых в промышленных котельных. Обеспечивает стабильную, безопасную и энергоэффективную работу отопительной системы. Подходит для установок с давлением в магистрали до 360 мбар.

В газовый мультиблок входят устройства:

• реле контроля нижней границы давления газа, достаточного для работы котла;
• 2 совместно управляемых э/м клапана класса А по стандарту EN 161;
• регулятор соотношения газ / воздух;
• сетчатый 2-слойный фильтр с отверстиями 0,8 мм для удаления грязи.

Сетку необходимо заменять при засорении. Замена грязеуловителя потребует демонтажа газовой арматуры.

Блочная конструкция даёт возможность подключать дополнительное оборудование (блок контроля клапанов, устройство ограничения давления и пр.).

Основные характеристики и особенности:

• бесступенчатое плавное регулирование;
• входящее давление газа 100-350 мбар;
• диапазон настройки давления на горелку: 0,5-100 мбар;
• быстрое закрытие и быстрое открытие клапанов, 1 сек.;
• регулятор на клапане V1 для выравнивания давления на входе;
• параметры электропитания: 230 В, допустимое отклонение -15%, +10%;
• оптимальное смесеобразование;
• возможность установки нуля N;
• настройка соотношения газ/воздух от 0,75:1 до 3:1 (другие варианты по запросу);
• повышенная пропускная способность;
• возможность дооснащения (установка блока контроля герметичности и пр.);
• защита от воздействия пыли/влаги по стандарту IP 54;
• интеграция в систему с помощью резьбовых соединений Rp 1/2, Rp 3/4 ;
• точки для подключения приборов контроля давления G1/8 по DIN ISO 228;
• штекерное подключение DIN EN 175301-803;
• внешний импульсный трубопровод;
• корпус из стали, латуни, алюминия;
• мембраны и уплотнения на основе НБК, силиконового каучука;
• допустимые температуры эксплуатации: -15.+70°C.

Применение

Газовый мультиблок Elco MB-VEF применяется в системах, сжигающих газ семейства I-III, нейтральные газы. В установках сжиженного газа запрещается эксплуатация блока при температуре ниже 0 °C. Запрещено применение для жидких углеводородов, т. к. они разрушают прокладочный материал.

Достоинства:

• совмещение в одном корпусе нескольких устройств;
• широкий диапазон настройки выходного давления;
• плавное регулирование;
• быстрое срабатывание клапанов;
• надёжное присоединение на резьбовые фланцы;
• пыле-, влагозащита класса IP 54.

Монтаж

Газовые мультиблоки Elco MB-VEF могут встраиваться в систему в вертикальном положении с вертикально размещенной катушкой.
