Описание

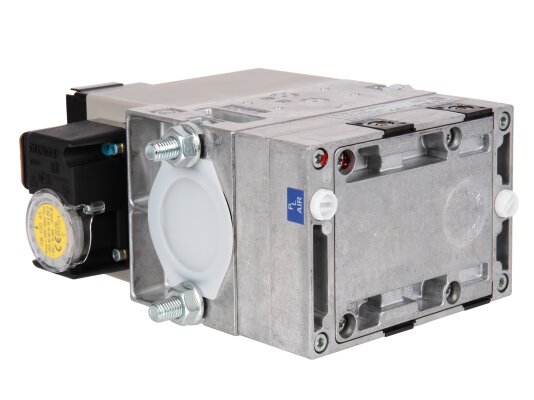

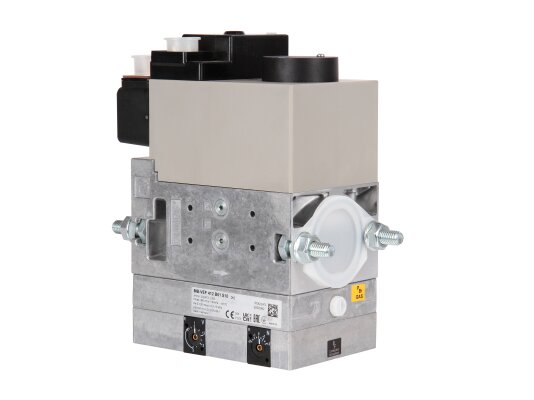

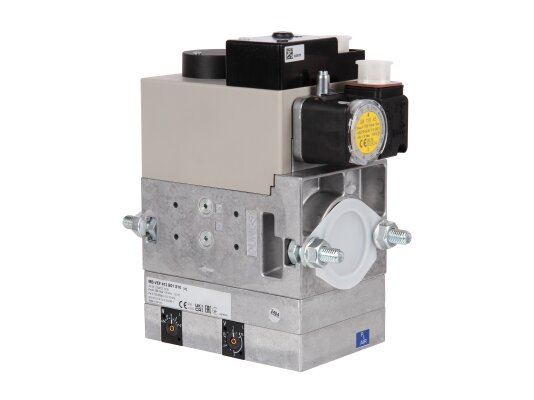

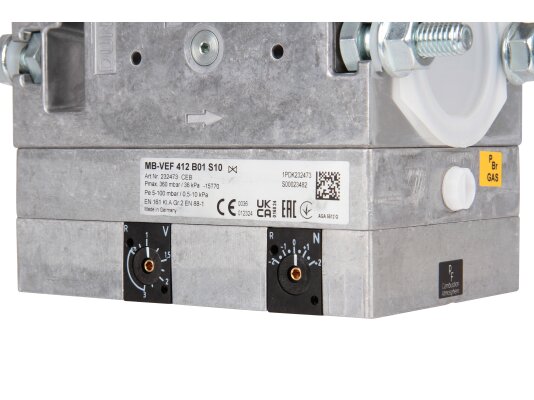

Газовый мультиблок Elco MB-VEF 412 B01 S10 — газовый мультиблок Elco MB-VEF 412 B01 S10, арт: 13010082 – малогабаритный многофункциональный блок, объединяющий устройства регулирования, контроля и управления потоком на промышленную горелку. Гарантирует безопасную, стабильную и эффективную работу котла.
Комплектация мультиблока MB-VEF
В компактный модульной конструкции объединены:
- стандартный фильтр для очистки потока от грязевых частиц, размещенный на входе;
- реле контроля минимального давления;
- два э/м клапана класса А по EN161 с совместным управлением;
- серворегулятор давления класса А по EN 88.
Дополнительно может устанавливаться блок контроля герметичности и другие устройства.
Фильтр требует регулярной замены при засорении. Для этого необходим демонтаж арматуры. Установка основного фильтра перед мультиблока обязательна.
Основные параметры и особенности:
- бесступенчатое плавное регулирование;
- допустимое входящее давление газа: 5-100 мбар;
- давление на горелку: 0,5-100 мбар;
- быстрое срабатывание клапанов, закрытие и открытие в течение 1 сек.;
- стабилизатор давления на клапане V1;
- параметры питания: 230 В, -15%, +10%;
- возможность установки нуля N;
- допустимый диапазон пропорции газ/воздух 0,75:1– 3:1 (другие варианты по заявке);/li
- уровень электрозащиты по стандарту IP 54;
- надёжное присоединение на резьбу Rp 1, Rp 1 1/4;
- места для подключения приборов контроля G1/8 по DIN ISO 228;
- внешний импульсный трубопровод;
- материал корпуса и деталей – алюминий, сталь, латунь;
- мембраны и уплотнения на основе НБК, силиконового каучука;

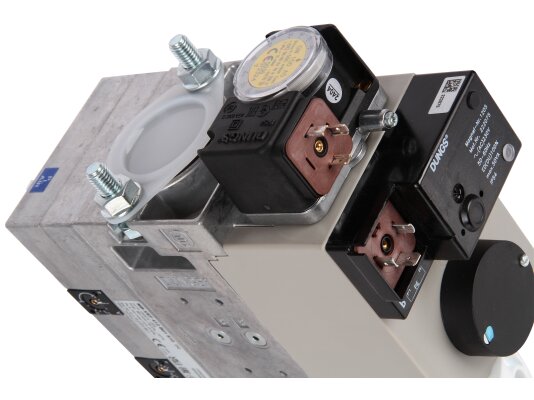

- штекерное электроподключение по DIN EN 175301-803;
- положение при монтаже – вертикальное с вверх размещенным магнитом.
Применение
Мультиблоки серии MB-VEF рассчитаны на работу с газами семейства I-III и другой неагрессивной средой. Вследствие того что компактности и стандартному монтажу совместимы с горелками многих производителей, включая Elco, Ecoflam, Oilon, Baltur, Riello, Wieshaupt и пр.
Достоинства:
- совмещение в едином корпусе нескольких устройств;
- высокочувствительная настройка выходного давления;
- повышенная пропускная способность;
- плавное бесступенчатое регулирование;
- быстрое срабатывание э/м клапанов;
- возможность монтажа дополнительного оборудования;
- высокий уровень пылевлагозащиты IP 54.
Условия эксплуатации
Газовый мультиблок Elco MB-VEF 412 может эксплуатироваться при внешних температурах -15.+70°C. В установках сжиженного газа запрещено использовать устройство при температуре 0°C, т. к. жидкие углеводороды оказывают разрушающее воздействие на прокладочный материал.
