Описание

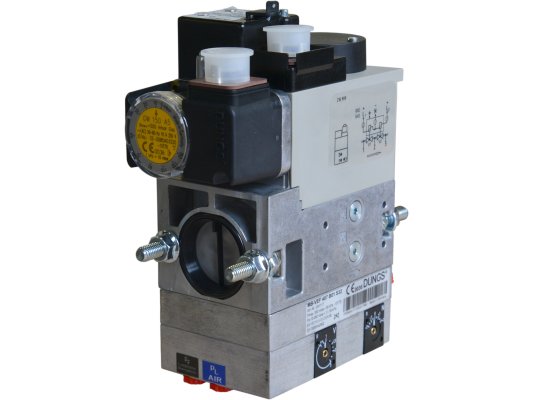

Газовый мультиблок Elco MB-VEF 412 B01 S12, арт: 65300709 служит для плавного бесступенчатого регулирования мощности горелки, безопасного розжига и прерывания подачи газа. Применяется в промышленных топочных установках и технологическом оборудовании с давлением в магистрали до 360 мбар.
В малогабаритном корпусе совмещены устройства:
- реле GW 150 A5, контролирующее минимальный уровень давления;
- два электромагнитных клапана класса А по EN 161 с раздельным управлением;
- стандартный фильтр, установленный на входе;
- серворегулятор давления класса А по EN 88.
В комплектацию не входят монтажные фланцы и штекеры для электроподключения. К мультиблоку может подключаться блок контроля герметичности и другие устройства.
Особенности и параметры:
- плавный бесступенчатый режим эксплуатации;
- работа с газами семейства I-III и другой неагрессивной средой;
- допустимое входящее давление газа: 5-100 мбар;
- параметры питания: 230 В, -15%, +10%;
- давление на горелку: 0,5-100 мбар;
- настройка пропорции газ/воздух 0,75:1– 3:1 (другие варианты по заявке);
- быстрое срабатывание клапанов, закрытие и открытие в течение 1 сек.;
- стабилизатор давления на клапане V1;
- возможность установки нуля N;
- электрозащита класса IP 54;
- внешний импульсный трубопровод;
- соединение на резьбу Rp 1, Rp 1 1/4 ;
- штекерное электроподключение по DIN EN 175301-803;
- точки для контроля давления G1/8 по DIN ISO 228;
- диапазон рабочих температур: -15.+70°C (t 0 °C для сжиженного газа).
Конструкция мультиблока
Мультиблок имеет компактную модульную конструкцию. Корпус и детали изготовлен из алюминия, стали, латуни, мембраны и уплотнители произведены на основе НБК, силиконового каучука.
Важно! Нельзя использовать мультиблок для работы с жидкими углеводородами, т. к. они разрушают уплотнительный материал.
Монтаж
Газовые мультиблоки Elco MB-VEF могут интегрироваться в систему отопления в вертикальном положении с вертикально размещенной катушкой.
