Описание

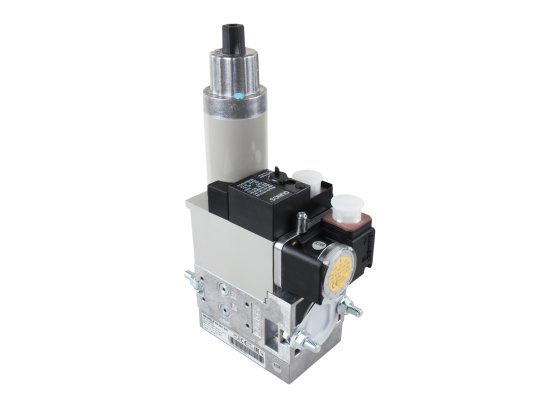

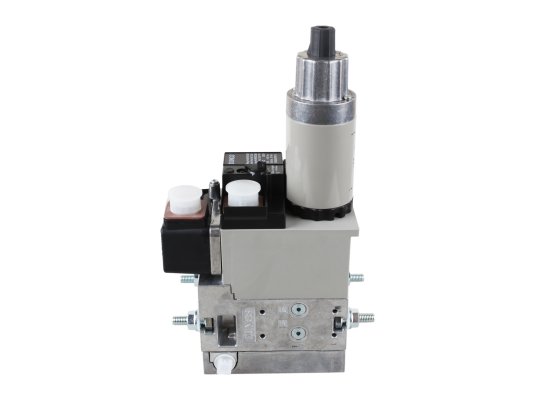

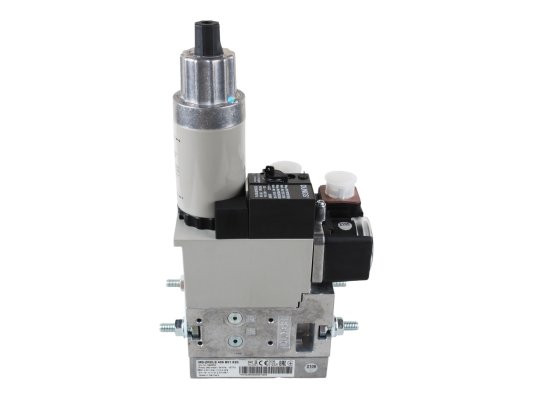

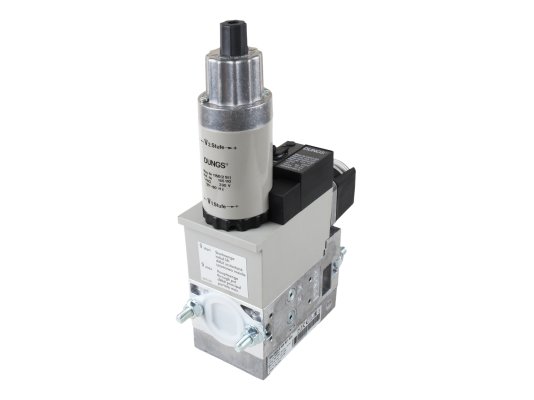

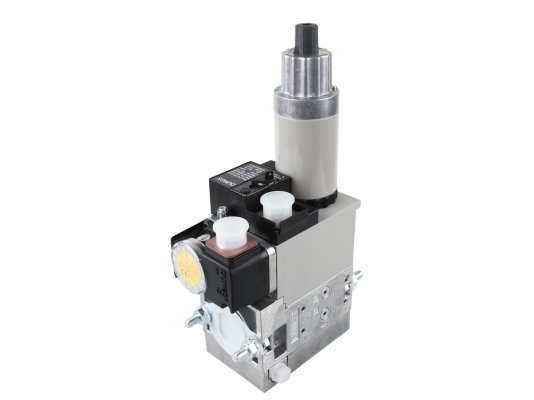

Газовый мультиблок Elco MB-ZRDLE 405 B01 S20, арт: 13015416 – универсальный газорегуляторный узел, объединяющий несколько устройств. Многофункциональный блок в компактном корпусе позволяет экономить рабочее пространство и сокращает затраты на монтаж системы. Функциями мультиблока являются: регулирование давления газа, безопасный запуск горелки, надёжное перекрытие газопровода при нестандартных ситуациях и отключении котла. Ввиду медленному регулируемому открытию второго клапана пуск газа происходит плавно, исключается «взрывной» запуск горелки.
Конструкция и комплектация
Elco MB-ZRDLE объединяет устройства:
- реле GW 150 A5 контроля минимального давления в системе;
- предохранительный и регулирующий э/м клапаны класса А по EN 161;
- регулятор с предварительно настроенным давлением пружины;
- заменяемый фильтр с мелким сито.
При изготовлении корпуса и комплектующих блока использованы алюминий, сталь, латунь, силопрен, NBR-каучук, стойкие к составу углеводородов и износу. Модульная конструкция даёт способность подключать дополнительные устройства, например, блок контроля герметичности клапанов (опция).
Особенности модификации MB-DLE:
- двухступенчатый режим работы с регулировкой частичного потока;
- быстрое закрытие клапанов (до 1 сек.) для сохранения герметичности системы;
- постепенное регулируемое открытие второго клапана для плавного запуска горелки.
При пусконаладочных работах устанавливается оптимальная скорость открытия клапана V2. Все работы должен выполнять квалифицированный специалист.
Основные параметры:
- э/м клапаны с совместным управлением;
- работа от сети: 230 В, -15%, +10%;
- допустимый диапазон входного давления: 15- 360 мбар;
- дроссель расхода главного потока;
- диапазон выходного давления: 4-20 мбар (замена пружины невозможна);
- время открытия клапана V1 и закрытия э/м клапанов 1 сек.;
- запаздывание гидравлического открытия (регулируется);
- штекерное электроподключение, DIN EN 175 301-803;
- уровень пылевлагозащиты встроенных компонентов класса IP 54.
Условия эксплуатации
Газовые мультиблоки Elco MB-ZRDLE допускается использовать в условиях температур -15.+70°C. Эксплуатация в установках сжиженного газа возможна только при t выше 0 °С.
