Описание

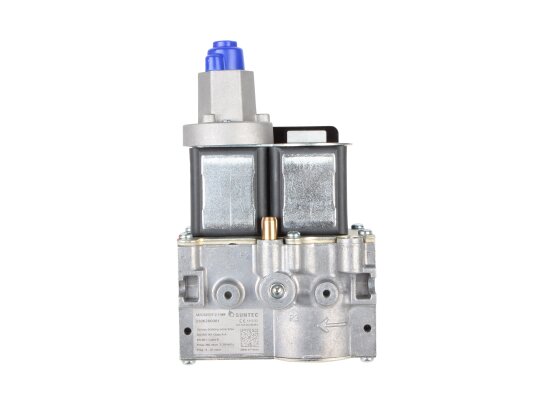

Газовый мультиблок Suntec M2C52S07-2-1000 — газовый мультиблок Suntec M2C52S07-2-1000 – многофункциональное устройство для промышленных одноступенчатых горелок высокого давления. Применяется в газовых установках с входящим давлением до 360 мбар, требующих предохранительного отключения и регулирования давления. Хорошо подходит для работы с газами 1-3 семейства в соответствии с EN 437. Мультиблок обеспечивает точные выходные параметры давления с учетом заданного значения, независимо от изменения давления на входе или расхода топлива.
Особенности:
- 2 автоматических предохранительных клапана класса А по EN 161 с электроприводом;
- регулятор давления класса B по стандарту EN 88-1;
- рабочее напряжение: 230 В, -15%, +10%;
- раздельное управление электромагнитными клапанами;
- возможность регулировки основного потока и быстрого хода;
- закрытие э/м клапанов при отключении питания в течение 0,2 секунды;
- медленное открытие (до 10 сек) для плавной подачи газа при запуске горелки;
- защита электрических компонентов от пыли/ влаги класса IP 54 (с соответствующим разъемом) согласно EN 60529;
- высокая точность регулирования и поддержания выходного давления;
- настройка давления с помощью винта, рабочий диапазон: 4-20 мбар;
- реле минимального давления, устанавливаемое на заводе на входной фланец;
- рабочая среда: воздух или газ I-III семейства;
- диапазон рабочих температур: -20.+60°C;
- срок службы э/м запорных клапанов: 200 тыс. операций;
- 3 точки G1/8 для подключения прибора контроля давления;
- электрическое соединение с помощью штекерного разъема DIN 43650.
Конструкция

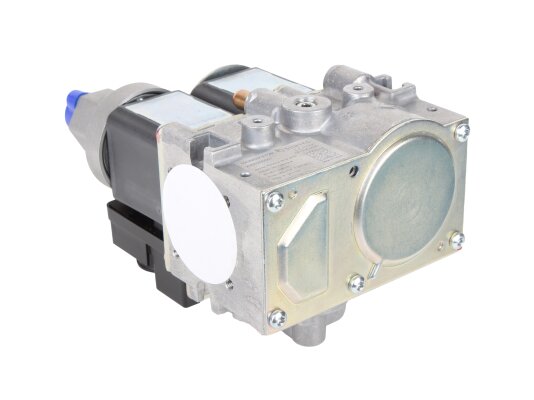

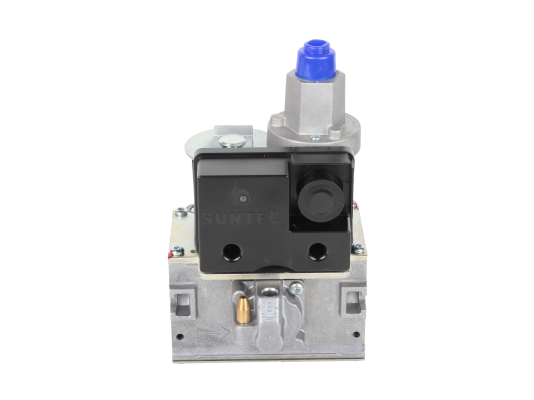

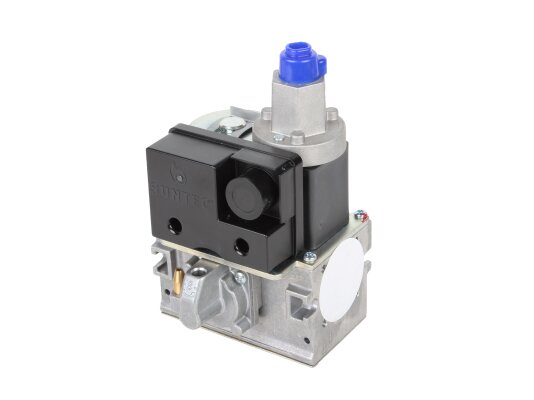

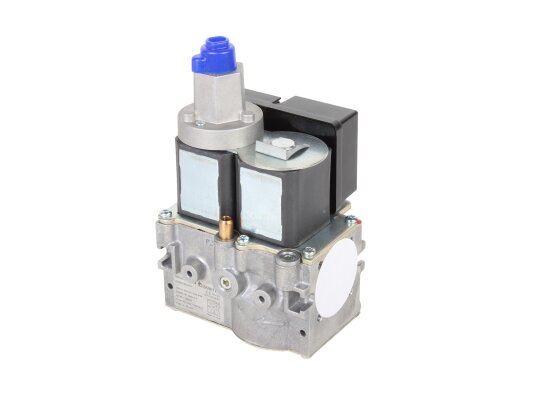

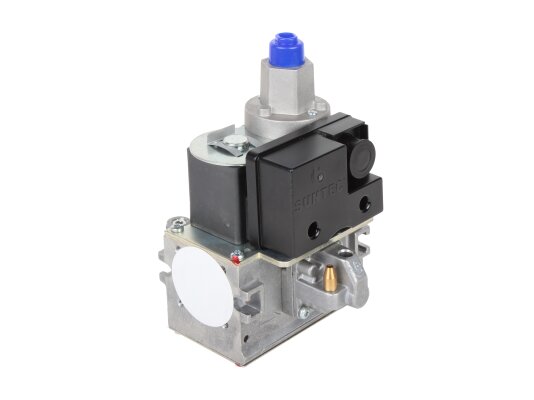

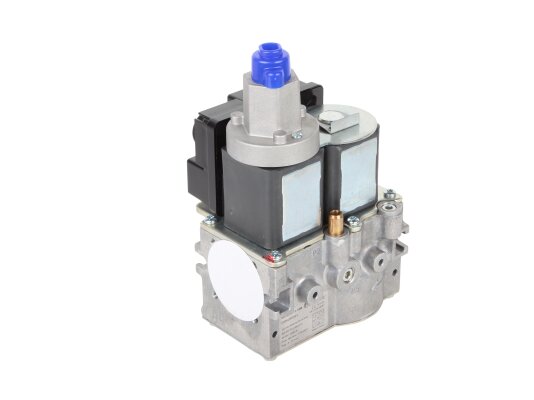

Газовый мультиблок Suntec M2C52S07-2-1000 представляет собой комбинированную систему, состоящую их двух предохранительных клапанов и регулятора постоянного давления, управляемого серводвигателем. Второй клапан снабжен гидравлическим демпфером для постепенного открытия. Корпус произведён из прочного и легкого алюминия. На входе потока размещен стандартный фильтр из стальной проволоки с мелкими отверстиями размером 0,6 мм для предотвращения попадания механических частиц и потери герметичности клапанов. Уплотнения и прокладки произведён из углеводородостойкой NBR-резины.
Монтаж
Установка мультиблока осуществляется с помощью фланцев. В корпусе предусмотрены отверстия для соединения с трубой Rp 1/2, Rp 3/4 . Допускается любое монтажное положение при условии, что ось предохранительного клапана не направлена вниз.
Достоинства:
- высокая точность регулирования давления;
- совмещение нескольких устройств в одном корпусе;
- мгновенное закрытие, медленное открытие для плавного розжига;
- высокий уровень электрозащиты;
- встроенный фильтр для защиты клапанов от повреждений.
Газовые мультиблоки Suntec M2C прошли необходимые испытания, соответствуют европейским стандартам EN161, EN13611, EN60730-1 EN126, EN88-1.
