Описание

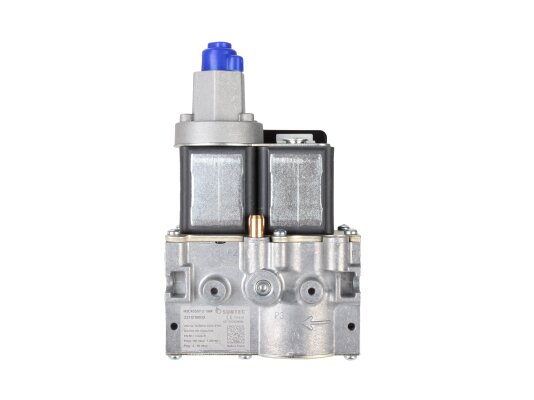

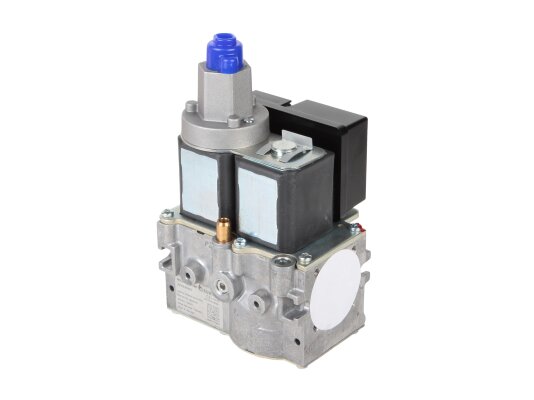

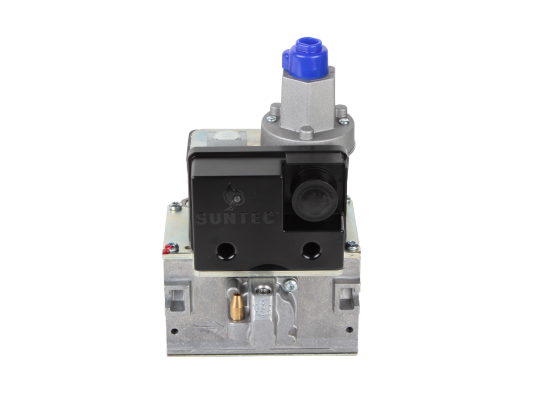

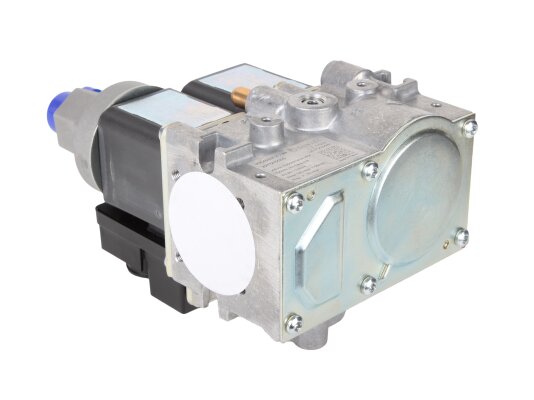

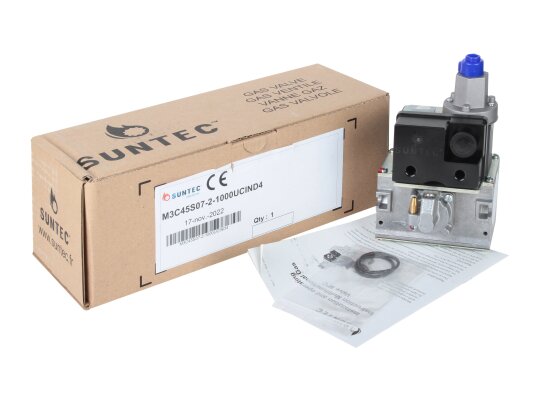

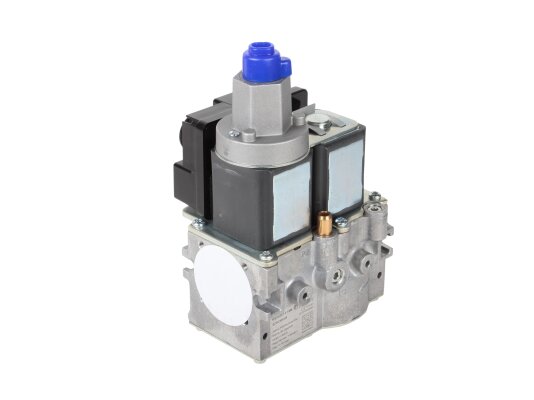

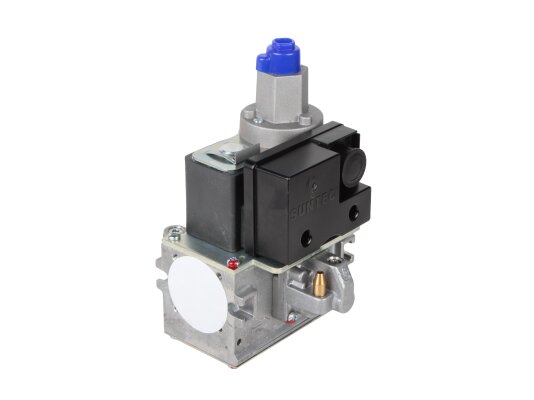

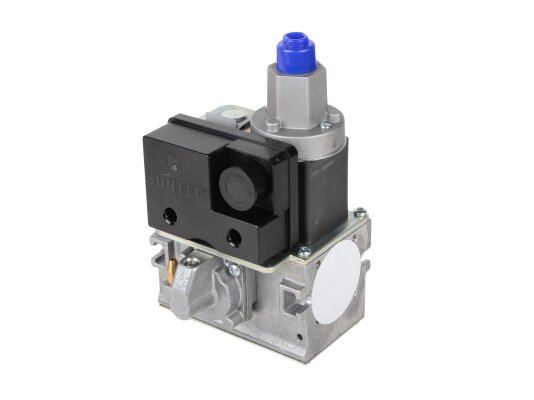

Газовый мультиблок Suntec M3C45S07-2-1000 — газовый мультиблок Suntec M3C45S07-2-1000 используется для использования в системах автоматического регулирования и прерывания подачи газа на одноступенчатую промышленную горелку. Обеспечивает стабильные выходные параметры давления, герметичное запирание потока, постепенную подачу газа для плавного запуска, безопасной, результативный работы котла. Подходит для работы с газами семейства I-III в соответствии с EN 437 и систем с давлением до 160 мбар.

Состав мультиблока Suntec M3C

Мультиблок состоит из двух автоматических предохранительных клапанов класса В по EN 161 с электрическим приводом, регулятора давления класса B по стандарту EN 88-1, управляемого сердводвигателем, алюминиевого корпуса, сетчатого фильтра из стальной проволоки. Гидравлический демпфер на втором клапане замедляет его открытие, снижая скорость поступающего в камеру сгорания потока газа при розжиге.

Особенности:

• питание от электросети 230 В, -15%, +10%;
• раздельное управление электромагнитными клапанами;
• мгновенное закрытие э/м клапанов при отключении питания, 0,2 сек.;
• медленное открытие ( 10 сек) для плавного запуска горелки;
• возможность настройки основного потока и быстрого хода;
• уровень пылевлагозащиты корпуса IP 54 (с подходящим разъемом) по EN 60529;
• точное регулирование выходных параметров давления в соответствии с настройкой;
• диапазон давления: 4-20 мбар, регулировка с помощью винта;
• реле минимального давления, размещенное на входном фланце;
• для систем, использующих воздух или газ I-III семейства;
• допустимые температуры эксплуатации (окр. среда): -20.+60°C;
• заявленный срок службы (для э/м клапанов): 200 тыс. операций;
• 3 штуцера G1/8 для контроля давления;
• фильтрация потока на входе, удаление грязевых частиц размером от 0,6 мм;
• материал уплотнений и прокладок – NBR-каучук;
• электроподключение через штекерный разъем DIN43650.

Установка в систему

Газовый мультиблок Suntec M3C45S07-2-1000 крепится к газопроводу с помощью фланцев. В корпусе предусмотрены резьбовые отверстия Rp 1/2, Rp 3/4 для интеграции в систему. Монтаж осуществляется в любом положении, кроме направления оси клапана вниз.

Достоинства:

• высокая точность регулирования давления;
• быстрое и надёжное запирание потока;
• постепенное регулируемое открытие для плавного розжига;
• функциональность;
• высокий уровень электрозащиты;
• небольшой размеры для экономии пространства;
• встроенный фильтр для защиты клапанов от повреждений.

Газовые мультиблоки Suntec M3C прошли все необходимые проверки и испытания, соответствуют европейским стандартам EN161, EN13611, EN60730-1 EN126, EN88-1.
