Описание

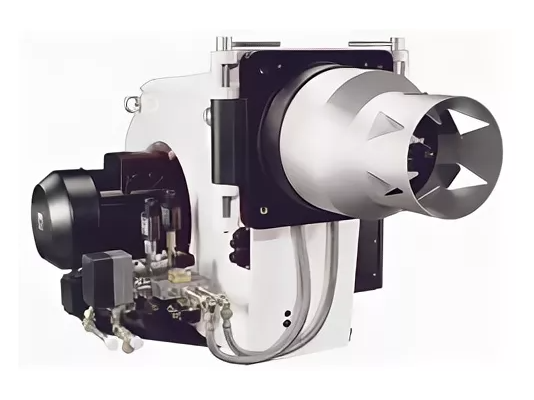

Дизельная горелка Elco EK 8.700 L-R KN предназначена для сборки мощного промышленного оборудования, сжигающего легкие виды жидкого топлива. Работает в автоматическом режиме в соответствии со стандартом EN 267, что наряду с устройствами регулирования расхода воздуха и топлива обеспечивает высокую эффективность и экономичное энергопотребление. Мощная система наддува с высоконапорной вентиляцией способствует устойчивому горению в топках любого типа, в том числе с повышенным аэродинамическим сопротивлением.

Основные характеристики и особенности:

• 3-ступенчатое регулирование мощности в диапазоне 2000-7672 к Вт;
• рабочая среда: легкие виды жидкого топлива, максимальная вязкость 6 мм 2/с;
• потребление топлива: 168-647 кг/ч;
• питание от сети 400 В ± 10%, 50 Гц;
• прерывистая работа, контролируемый перезапуск каждые 24 часа для самодиагностики неполадок;
• точное автоматизированное управление с помощью микропроцессора;
• полное сжигание топлива с высокой теплоотдачей при регулировании состава топливовоздушной смеси;
• сжигание топлива с незначительным выходом загрязняющих веществ;
• размещение топочного автомата отдельно в распределительном шкафу;
• контроль пламени фотодатчиком.

Подробнее о горелке

Дизельная горелка представляет собой моноблочную конструкцию со встроенным в корпус высоконапорным вентилятором. Корпус отлит из алюминиевого сплава, оснащен поворотным фланцем для предоставления свободного доступа к обслуживаемому узлу.

Высокопроизводительная система вентиляции способствует устойчивому горению пламени без пульсаций в топках любого типа, с низким и высоким противодавлением в камере сгорания.

Горелка поставляется с короткой головкой горения. Рециркуляция дымовых газов способствует более полному сгоранию топлива и пониженному объему выбросов оксидов азота и углерода.

Регулирование расхода топлива и воздуха осуществляется с помощью менеджера горения и электрического сервопривода.

Основные комплектующие дизельной горелки:

• вентилятор с отдельным электродвигателем;
• топочный автомат для повторно-кратковременной работы, с разъемом для трансформатора розжига, клеммной разводкой;
• жидкотопливный насос для нагнетания дизтоплива под высоким давлением;
• компактный гидроблок для жидкого топлива с э/м клапанами для подающей и обратной линии, реле давления, манометром, регулятором расхода топлива;
• трансформатор для генерирования высоковольтного напряжения 2х 7 кВ, воспламенения топливовоздушной смеси электрическим разрядом;
• огневая голова, форсунка, узел смешивания, фотодатчик;
• устройство регулирования смеси топливо/ воздух, шаговый электропривод для управления положением воздушной заслонки и объемом подачи воздуха.

Жидкотопливная горелка поставляется с фланцем, уплотнительной прокладкой и крепежом.

Достоинства:

• высокая эффективность и мощность;
• возможность применения в топках с низким и высоким противодавлением;
• регулирование мощности в широком диапазоне;
• высоконапорная система наддува, стабильное горение пламени;
• автоматизированное управление;
• незначительные выбросы NOx и CO;
• свободный доступ к узлу, требующему обслуживания.

Применение

Дизельные горелки Elco EK устанавливаются на водогрейные, паровые котлы, плавильные печи, сушильные камеры и другое теплогенерирующее оборудование, используемое в различных сферах промышленности.
