Описание

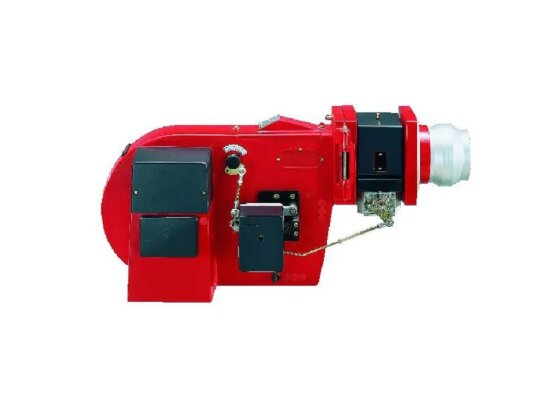

Дизельная горелка Weishaupt L 1Z-B, исп. D, арт: 21116410 используется в котлах небольшой мощности для получения тепловой энергии при сжигании жидкого топлива. Сочетает надежность и компактность конструкции, продуманную эргономику, удобный доступ к основным узлам, простоту настройки и обслуживания. Произведена по стандарту EN267.
Топливо
Горелка предназначена для сжигания легкого жидкого топлива EL вязкостью до 6 мм 2/с при t +20 °С. Для других применение необходимо получить письменное согласие разработчика.
Цифровое управление
Горелка работает автоматически. Оснащена цифровым менеджером горения, управляющим всеми функциями и устройствами. Автоматика отслеживает силу сигнала пламени через УФ-датчик, давление топлива и воздуха, проверяет функционирование встроенных компонентов и корректность их взаимодействия. Минимизирует возникновение ошибок и влияние человеческого фактора, что способствует безопасной эксплуатации топочного оборудования.
Характеристики и особенности:
- двухступенчатое регулирование (быстрое регулирование мощности);
- максимальная тепловая мощность: 415 к Вт;
- питание от электрической сети 230 В;
- рабочая среда: дизельное и другое легкое топливо;
- подача воздуха в топку под давлением, стабильные характеристики вентилятора;
- выбор оптимального расположения пламенной трубы в камере сгорания;
- совместимость с топками с низким и высоким противодавлением;
- связанное регулирование топлива и воздуха;
- контроль интенсивности сигнала пламени с помощью ультрафиолетового датчика.
Исполнение
- Все элементы конструкции собраны в компактном моноблоке с откидным корпусом, что позволяет быстро поучить доступ к обслуживаемым элементам и узлам.
- Небольшие габариты конструкции позволяют размещать горелку в местах со стесненным пространством.
- Устройство дизельной горелки: встроенный электродвигатель, центробежный вентилятор, воздушная заслонка и управляющий сервопривод, жидкотопливный насос с э/м клапаном для двухтрубной системы, кабель и электроды розжига, датчик пламени, э/м клапаны на форсуночном блоке, форсунки, подпорная шайба.
- Поворотный фланец позволяет откидывать горелку в сторону для выполнения сервисных работ. Концевой выключатель на крышке корпуса не допускает запуск горелки в открытом состоянии.
- Электродвигатель вращает колесо вентилятора и является приводом жидкотопливного насоса. Воздушная заслонка, перемещаемая серводвигателем, регулирует объем воздуха на горение. Во время бездействия оборудования заслонка автоматически закрывается, не допуская излишнего охлаждения тепловой установки.
Условия размещения и эксплуатации
Дизельные горелки для котлов отопления Weishaupt рассчитаны на эксплуатацию только в закрытых помещениях, не подходят для уличного применения. Допустимые температуры окружающего воздуха -15°.+40 °С, влажность
