Описание

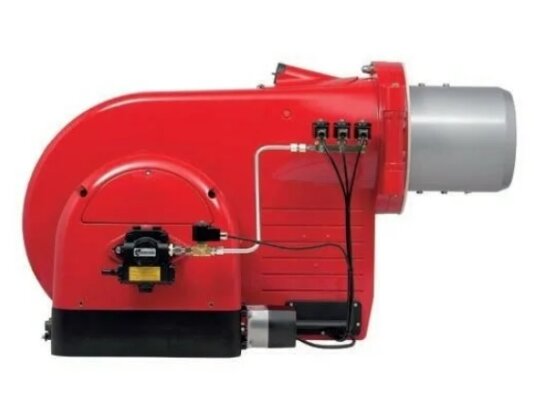

Дизельная горелка Weishaupt RL 10, исп. ZMD без встроенного коммутационного блока, арт: 68107402 сжигает легкое жидкое топливо. Работает в широком диапазоне регулирования мощности. Соответствует нормативу EN 267.

Регулирование мощности

Горелка Weishaupt RL исполнения ZMD в базовой сборке функционирует в двухступенчатом режиме регулирования мощности с постепенным переключением между уровнем нагрузки, за счет чего исключены внезапные скачки в расходе топлива. В модуляционном режиме горелка работает при оснащении электронным регулятором. Мощность непрерывно изменяется в пределах доступного диапазона с учетом запроса на тепло.

Предохранительный затвор

В головку форсунки встроен электромагнитный затвор, который автоматически блокирует подачу топлива. Запорно-предохранительное устройство работает в ходе предпродувки и регулируемого выключения.

Топливо

Жидкотопливная горелка может работать на дизельном топливе EL вязкостью не более 6 мм 2 /с при t +20 °С.

Параметры и особенности:

• диапазон регулирования: от 955 до 4525 к Вт;
• автоматическая работа под управлением менеджера горения W-FM100;
• повышенный уровень безопасности;
• система вентиляции для нагнетания воздуха под давлением;
• работа от 3-фазной сети переменного тока 400 В, 50 Гц;
• расход топлива: 80-380 кг/ч;
• эффективный наддув, стабильность пламени во всех камерах сгорания;
• регулирование соотношения топлива и воздуха с помощью сервопривода воздушной заслонки и системы подачи топлива,
• комплектация головкой сгорания;
• автоматическое закрытие заслонки воздуха во время бездействия горелки;
• повышенное давление в устройстве смешивания, улучшенные условия для получения однородного состава смеси;
• звукоизоляция канала прохождения воздуха для минимизации рабочих шумов;
• интерфейс информационной шины;
• поворотный фланец для быстрого и удобного доступа к пламенной трубе, форсункам и электродам розжига;
• концевой выключатель, предотвращающий запуск горелки с открытым корпусом.

Автоматизация функций

Дизельные горелки Weishaupt Rl оснащены менеджером горения W-FM для точного управления всеми функциями, безопасного и эффективного функционирования. Топочный автомат контролирует интенсивность сигнала пламени, давление топлива и воздуха, работу каждого компонента и корректность взаимодействия. Инициирует блокировку при выявлении неполадок. Выполняет диагностику системы. Встроенный разъем позволяет подключать горелку к системе управления высшего ранга через информационную шину.

Опционально функции менеджера горения можно расширить, установив электронный регулятор мощности, модуль частотного / кислородного регулирования.

Достоинства:

• точное микропроцессорное управление и контроль;
• стабильность горения пламени во всех типах топок;
• широкий диапазон регулирования тепловой мощности;
• электронная модуляция (при соответствующем дооснащении)
• электромагнитный предохранительный затвор в отверстии форсунки;
• гибкие возможности коммуникации;
• откидной вправо-влево корпус;
• плавное переключение между уровнями нагрузки (при 2-ступенчатой работе);
• быстрый доступ к обслуживаемым компонентам.

Применение

Купить дизельную горелку Weishaupt RL исп. ZMD можно для широкого спектра задач промышленного теплоснабжения. Горелка применяется для котлов отопления, подогрева горячей воды, паро-, теплогенераторов. За счет способности поддерживать стабильное пламя в любых топках преимущественное место применения – современные котлы средней и высокой мощности.

Место размещения

Дизельные горелки Weishaupt могут размещаться только внутри закрытых помещений, в которых поддерживается температура воздуха -15.+40 °C и относительная влажность не более 80%.
