Описание

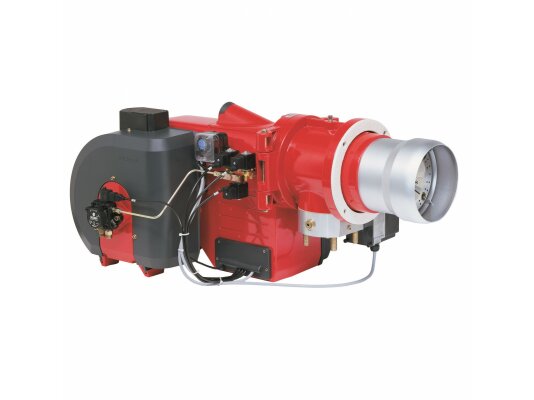

Дизельная горелка Weishaupt WM-L 10/3-A/T, арт: 21111030 характеризуется высокой эффективностью, незначительными выбросами загрязняющих вещества, компактными габаритами, широким диапазоном регулирования, низким уровнем шума. Сжигает легкое жидкое топливо EL вязкостью до 6 мм 2/с при t +20 °С в соответствии с DIN 51603. Для работы с другими видами топлива требуется согласование с фирмой-производителем.

Регулирование

Жидкотопливная горелка работает на трех ступенях мощности. Нагрузка для каждой ступени задается в пределах доступного диапазона: 250-800 к Вт.

Конструкция и комплектация

Горелка собрана в компактном моноблоке усовершенствованной конструкцией. Небольшие размеры корпуса в сравнении с моделями сопоставимой мощности позволяют устанавливать горелку в местах с ограниченным пространством.

Основные узлы и устройства: двигатель горелки со встроенным силовым контактором, вентилятор, воздушная заслонка, сервопривод воздушной заслонки SQM 45, менеджер горения W-FM, блок управления и индикации, электронное устройство розжига, жидкотопливный насос, электромагнитные клапаны, УФ-датчик, смесительное устройство. На канале всасывания воздуха можно установить шумоглушитель, что обеспечит минимальное звуковое давление и комфортную работу персонала.

Улучшенная конструкция горелки с открывающимся каналом подачи воздуха и усовершенствованное исполнение воздушной заслонки обеспечивают повышенное давление воздуха после вентилятора, что способствует более мощному наддуву и эффективному горению.

Горелка работает в автоматическом режиме. Всеми функциями и подключенными устройствами управляет цифровой менеджер горения с электронным связанным регулированием.

Корпус дизельной горелки открывается в обе стороны, что предоставляет свободный доступ для осмотра и обслуживания рабочего узла.

Параметры и особенности:

• работа от сети 380 В;
• 2 класс по объему выбросов загрязняющих веществ в соответствии с нормами EN 267;
• поддержка прерывистого и продолжительного режима функционирования;
• защита электрооборудования от пыли и влаги по стандарту IP54;
• расход топлива: 21-67,2 кг/ч;
• трехступенчатый режим работы, регулирование мощности в диапазоне 250-800 к Вт;
• контроль наличия и силы сигнала пламени с помощью датчика QRB;
• защита от потерь тепла при перерыве в работе горелки.

Горелка прошла испытания и проверки в условиях завода. По запросу может поставляться с готовым подключением и штекерами.

Цифровое управление

Горелка работает автоматически. Менеджер горения управляет всеми процессами, контролирует давление топлива и воздуха, горение пламени через УФ-датчик, проводит диагностику функционирования системы и компонентов, информирует о стадиях работы через цветные индикаторы, инициирует защитное отключение при обнаружении сбоев. Точная настройка рабочих параметров осуществляется с применением специальной программы топочного автомата.

Использование цифровых технологий позволяет минимизировать участие персонала и связанные с человеческим фактором ошибки, повышает безопасность эксплуатации котла.

Размещение

Дизельные горелки для котлов отопления Weishaupt могут эксплуатироваться в условиях окружающей среды:

• температура -10°.+40 °С;
• влажность – не более 80% (конденсация недопустима).

Горелки для установки в неотапливаемых помещениях предоставляются по запросу.

Важно! Воздух для горения должен быть сухим и чистым, без агрессивных веществ (фторидов, хлоридов, галогенов и пр.). При использовании неочищенного воздуха увеличивается частота сервисного обслуживания, что влечет за собой повышение эксплуатационных затрат. Для таких случаев рекомендуется устанавливать систему забора воздуха извне.

Основные достоинства:

• широкий диапазон регулирования, 3 ступени мощности;
• 2 класс эмиссии оксидов азота по европейским нормативам;
• высокая эффективность и экономичность;
• точное цифровое управление и контроль;
• повышенное давление воздуха, устойчивость пламени;
• открытие корпуса влево и вправо;
• доступность основных компонентов для обслуживания;
• информирование о текущем состоянии, индикация работы;
• компактное исполнение, экономия пространства;
• защита от теплопотерь во время остановки горелки.

Применение

Дизельная горелка Weishaupt WM-L рассчитана на промышленное применение. Устанавливается в теплогенераторы, соответствующие стандартам EN 303 и EN 267: водогрейные, паровые, отопительные котлы, генераторы горячего воздуха.
