Описание

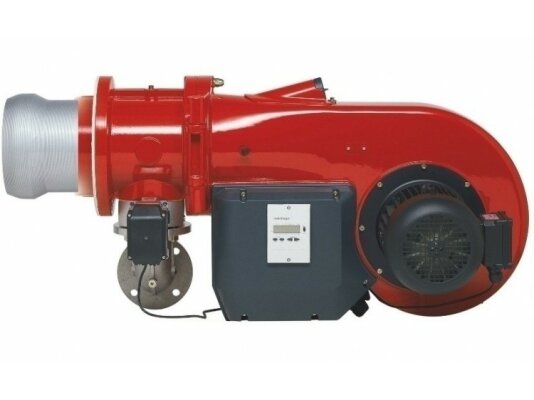

Дизельная горелка Weishaupt WM-L 20/3-A/R, арт: 21521030 отличается компактным и эргономичным исполнением, что упрощает монтаж, настройку и обслуживание. Создана на базе передовых технологий горения, что обеспечивает стабильную, экономичную, эффективную работу и широкие возможности применения. Соответствует 2 классу экологичности по стандартам EN 267.
Регулирование
Мощность горелки плавно изменяется во всем рабочем диапазоне, в зависимости от тепловой потребности благодаря электронной модуляции. За счет электронного регулирования обеспечивается оптимальный состав топливовоздушной смеси и экономичное энергопотребление.
Топливо
Рабочей средой является легкое жидкое топливо EL вязкостью до 6 мм 2/с при t +20 °C в соответствии с DIN 51603. В случае необходимости использования горелки для других видов топлива необходимо предварительно получить согласие компании-производителя.
Параметры и особенности:
- работа от сети 230 В, 50 Гц;
- диапазон регулирования: 800-2600 к Вт;
- 2 класс по объему выбросов оксидов азота в соответствии с нормами EN 267;
- для прерывистого и непрерывного режима работы;
- расход топлива: 67-218 кг/ч;
- защита электрических компонентов от пыли/ влаги по стандарту IP54;
- непрерывный контроль пламени с помощью ультрафиолетового датчика QRB;
- подключение к системной шине CAN.
Цифровое управление
Работой горелки управляет менеджер горения. Автоматика диагностирует состояние и взаимодействие компонентов, регулирует расход топлива и воздуха, контролирует горение пламени через подключенный УФ-датчик, отслеживает давление топлива и воздуха, инициирует защитную блокировку в случае выявления неисправностей.
Благодаря автоматизации функций практически исключено участие персонала и связанный с этим риск возникновения ошибок. Для удобства визуального контроля за состоянием работы горелки предусмотрен блок индикации.
Конструкция и комплектация
- Горелки Weishaupt WM-L созданы на базе популярной модели Monarch. В усовершенствованной конструкции изменена система подачи воздуха и схема управления воздушной заслонкой, за счет чего уменьшены габариты корпуса и повышена мощность наддува.
- Компактные размеры горелки упрощают установку в ограниченном пространстве. Корпус защищает электронные и электрические компоненты от воздействия извне, препятствует попаданию пыли и влаги (класс IP 54).
- За счет встроенного микропроцессора горелка работает автоматически. Управление и контроль процессов горения обеспечивает цифровой менеджер горения с электронным связанным регулированием.
- Электродвигатель мощностью 4,5 к Вт со встроенным силовым контактором вращает колесо вентилятора и приводит в действие жидкотопливный насос. Топочный автомат управляет внутренним силовым контактором (пускателем мотора).
- Воздушная заслонка перемещается силами сервопривода, регулирует расход воздуха, подаваемого на горение. Во время простоя оборудования заслонка автоматически закрывается, предотвращая потери тепла.
- Смесительный узел обеспечивает условия для образования однородной смеси, ее полного сгорания. Розжиг осуществляется с помощью электронного трансформатора.
- Магнитные клапаны открывают и ограничивают поток жидкого топлива. От насоса дизтопливо через электромагнитные клапаны и напорную линию проходит к форсуночному блоку для распыления.
- Горелка работает с незначительным уровнем шума (88 дБ). Возможна установка шумоглушителя Weishaupt, который способен уменьшить рабочие шумы до -25 дБ.
- Корпус дизельной горелки открывается влево и вправо Для недопущения пуска горелки в открытом состоянии предусмотрен концевой выключатель.
Что важно учесть, перед тем как купить дизельную горелку Weishaupt WM-L 20/3-A/R
- Дизельные горелки для котлов отопления Weishaupt могут размещаться только внутри закрытых вентилируемых помещений, не рассчитаны на уличное применение.
- Необходимо обеспечить следующие условия эксплуатации: температура -10°.+40 °С, влажность
