Описание

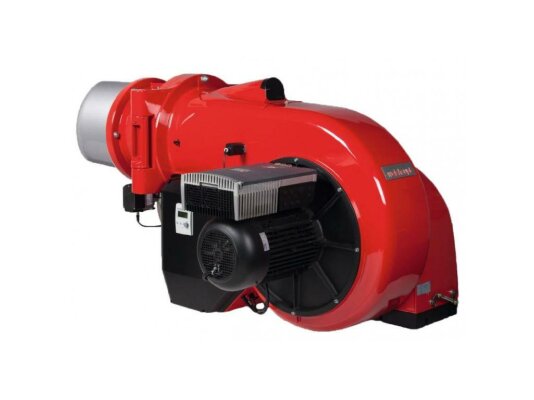

Дизельная горелка Weishaupt WM-L 50/1-A, исп. R, арт: 21552010 за счет электронного связанного регулирования максимально адаптируется под потребности в тепле и обеспечивает экономичное потребление энергоресурсов. Уменьшенные габариты корпуса позволяют легко интегрировать горелку в любую систему отопления.

Топливо

Горелка предназначена для сжигания легкого жидкого топлива EL вязкостью до 6 мм 2/с при t +20 °С (норматив DIN 51603). Для других применений требуется получить согласование фирмы-производителя.

Регулирование

Жидкотопливная горелка работает в режиме электронной модуляции мощности, которая плавно изменяется в доступном диапазоне в зависимости от запроса на выработку тепла.

Характеристики и особенности:

• регулирование мощности в диапазоне 1200-8000 к Вт;
• поддержка прерывистого и непрерывного режима работы;
• питание от сети 400 В/ 50 Гц;
• 2 класс EN 267 по объему вредных выбросов в атмосферу;
• защита электрооборудования от пыли/ струй воды по стандарту IP55;
• непрерывный контроль пламени с помощью ультрафиолетового датчика;
• комплект поставки с головкой сгорания;
• автоматическое закрытие заслонки воздуха при остановке горелки.

Горелка сертифицирована по европейским и российским стандартам, испытана на заводе.

Устройство и комплектация

• При создании горелки (в основе взята популярная линейка Monarch) переработана система подачи воздуха и схема управления воздушной заслонкой, что обеспечивает более компактные размеры, сниженный объем рабочих шумов и более мощный наддув.
• Все узлы и детали скомпонованы в едином блоке. Корпус горелки открывается в любую удобную сторону, что упрощает доступ к основным узлам и обслуживанию. Концевой выключатель препятствует запуску горелки, если корпус не закрыт.
• Менеджер горения W-FM является центральным устройством управления горелкой. Он контролирует последовательность выполнения каждого этапа горения, подачу топлива и воздуха, достаточность давления воздуха и топлива, наличие и силу сигнала пламени через УФ-датчик, проверяет связь со всеми задействованными элементами.
• Электродвигатель горелки со встроенным силовым контактором приводит в движение колесо вентилятора и обеспечивает работу топливного насоса. Магнитные клапаны управляют потоком жидкого топлива. От насоса топливо проходит через электромагнитные клапаны и напорную линию к форсуночному блоку для дальнейшего распыления.
• Смесительное устройство обеспечивает оптимальное соотношение смеси топливо-воздух и условия для равномерного смешивания компонентов, что приводит к полному сгоранию топлива с низкими выбросами NOx и СО и высокой теплоотдачей. Для поджига топливной смеси предусмотрено электронное устройство зажигания.
• Воздушная заслонка, управляемая сервоприводом, регулирует объем воздуха, подаваемого на горение. В режиме ожидания топочный автомат дает команду на закрытие заслонки, исключая потери тепла и излишнее охлаждение теплогенератора.
• Горелку можно дополнить шумоглушителем, который размещается в линии всасывания воздуха. Уровень шума уменьшится вплоть до -25 дБ (в зависимости от мощности и условий эксплуатации).

Место и условия размещения

Дизельные горелки Weishaupt допускается размещать только в закрытых помещениях с температурой воздуха -10°.+40 °С и влажностью не более 80% (конденсация недопустима). Исполнение для установки в неотапливаемых помещениях может предоставляться по запросу.

Воздух, нагнетаемый на горение, должен быть сухим и чистым, без агрессивных примесей, таких как фториды, хлориды, галогены и пр. В случае использования загрязненного воздуха частота техобслуживания увеличится, что повысит эксплуатационные издержки. Производитель рекомендует для таких случаев устанавливать систему забора воздуха извне с монтажом специального кожуха (предлагается опционально).

Основные достоинства:

• электронная модуляция мощности;
• широкие возможности регулирования;
• малошумный вентилятор повышенной мощности;
• 2 класс эмиссии оксидов азота по европейским стандартам;
• точное микропроцессорное управление;
• низкий уровень шума;
• экономичное энергопотребление;
• компактные размеры корпуса,
• открытие кожуха в обе стороны, удобный доступ к рабочим узлам;
• защита от рассеивания тепла из системы.

Применение

Дизельная горелка Weishaupt WM-L подходит для средне- и высокомощного промышленного оборудования, соответствующего нормам EN 303-2: систем отопления помещений, водогрейных, паровых котлов, теплогенераторов, сушильных установок.
