Описание

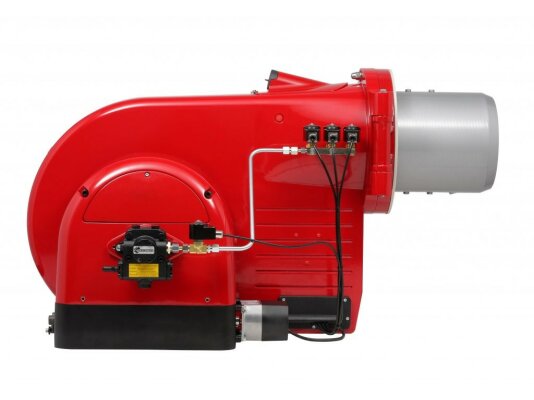

Дизельная горелка Weishaupt WM-L30/2-A R-3LN, арт: 21532020 применяется в мощных промышленных системах сжигания легкого жидкого топлива. Отличается высоким классом экологичности. Подходит для котлов и теплогенераторов с прерывистым и продолжительным режимом функционирования. Работает под управлением цифрового менеджера горения, что обеспечивает оптимальное соотношение топлива и воздуха, эффективную и безопасную эксплуатацию.

Гибкие возможности регулирования

Жидкотопливная горелка функционирует в режиме электронной модуляции мощности, которая плавно изменяется во всем диапазоне с учетом запроса на выработку тепла. Горелка максимально адаптируется под потребности тепловой установки.

Цифровое управление

Дизельная горелка работает в автоматическом режиме. Все функции управления и контроля исполняет цифровой менеджер горения с электронным связанным регулированием. Топочный автомат отслеживает последовательность стадий горения, взаимодействие и надежность работы компонентов и всей системы сжигания, инициирует защитное отключение при обнаружении неполадок.

Цифровой менеджмент горения – это:

• всегда оптимальные параметры сжигания;
• точная настройка при помощи дисплея с текстовой индикацией;
• гибкие возможности коммуникации по системе шин;
• уменьшение затрат на монтаж и пусконаладку оборудования.

Горелка оснащена блоком управления и индикации:

• отдельный блок памяти для сохранения данных;
• удобство контроля за работой горелки;
• исполнение класса пыле-, влагозащиты IP 54;
• возможны различные варианты установки.

Топливо

Горелка предназначена для сжигания легкого жидкого топлива EL, вязкость которого не превышает 6 мм 2/с при t +20 °С (норматив DIN 51603). Для других видов топлива следует получить согласование фирмы-производителя.

Характеристики и особенности:

• регулирование мощности в диапазоне 600-4500 к Вт;
• поддержка прерывистого и непрерывного режима работы;
• питание от сети 400 В/ 50 Гц;
• III класс EN 267 по объему вредных выбросов в атмосферу (система LowNOx);
• электродвигатель 14 к Вт для привода насоса и вентилятора;
• защита электрооборудования от пыли/ брызг воды по стандарту IP54;
• непрерывный контроль пламени ультрафиолетовым датчиком;
• соединение с помощью резьбы R 1 1/2 / R 2;
• автоматическое закрытие заслонки воздуха при остановке горелки.

Горелка сертифицирована по европейским и российским стандартам, прошла тесты и испытания на заводе.

Устройство и комплектация

• Горелка стала продолжением популярной линейки Monarch, которая получила ряд усовершенствований. Заново разработана система подачи воздуха и схема управления воздушной заслонкой, что позволило получить более компактную модель, с низким уровнем шума и более мощной вентиляцией.
• Все элементы конструкции скомпонованы в едином блоке. Корпус горелки может открываться влево и вправо, что упрощает доступ к основным узлам для осмотра и обслуживания. Концевой выключатель не допускает запуск горелки, пока корпус откинут.
• К менеджеру горения W-FM подключен УФ-датчик, контролирующий пламя. При утере сигнала пламени автоматика инициирует защитное отключение горелки.
• Электродвигатель горелки со встроенным силовым контактором обеспечивает вращение колеса вентилятора и работу топливного насоса.
• Магнитные клапаны служат для автоматического управления потоком жидкого топлива, открывают/ блокируют подачу. От насоса топливо проходит через электромагнитные клапаны и напорную линию к форсуночному блоку.
• Смесительный узел совместно с топочным автоматом обеспечивает оптимальное соотношение и однородный состав топливовоздушной смеси, что способствует более полному сгоранию топлива, низким выбросам NOx и СО и высокому КПД. Воспламенение топливной смеси осуществляется с помощью электродов и встроенного электронного трансформатора.
• Расход воздуха регулируется с помощью воздушной заслонки и сервопривода. При бездействии горелки блок автоматики дает команду на перекрытие воздушного канала, предотвращая утечки тепла и излишнее охлаждение теплогенератора.
• В линию всасывания воздуха может устанавливаться шумоглушитель, за счет чего рабочие шумы существенно снижаются, вплоть до -25 дБ (в зависимости от текущей мощности и условий эксплуатации).

Эксплуатационные ограничения

Место установки

Дизельные горелки для котлов отопления Weishaupt подходят только для монтажа внутри закрытых помещений, не рассчитаны на уличную эксплуатацию.

Условия внешней среды:

Допустимая температура окружающей среды в помещении: -10°.+40 °С, влажность
