Описание

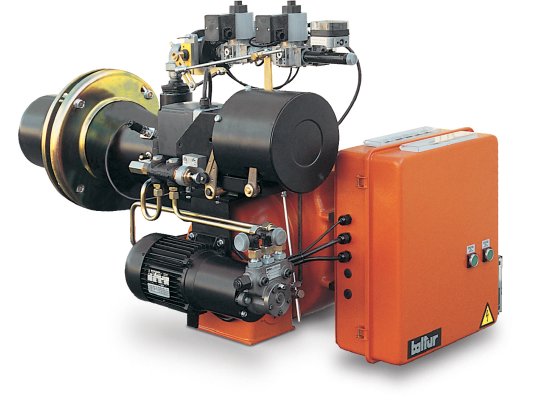

Газодизельная горелка Baltur COMIST 250 DSPGM, арт: 5358050 за счет универсальной конструкции подходит для широкой линейки котлов и теплогенераторов. Обеспечивает эффективное сжигание газа и дизельного топлива. Работает полностью в автоматическом режиме.
Рабочая среда и режим функционирования
Комбинированные горелки Baltur COMIST функционируют на метане, сжиженном газе, дизтопливе вязкостью до 1,5 °E (при t +20 °С). В заводской комплектации работают в 2-ступенчатом прогрессивном режиме, а при дооснащении автоматическим устройством модуляции – в режиме плавного изменения мощности в диапазоне 10-100%, исходя из потребностей системы в тепле.
Технические и эксплуатационные характеристики:
- питание от трехфазной сети 230 В/ 400 В, 50 Гц;
- диапазон регулирования мощности: 1127-3380 к Вт;
- расход топлива: 113-340 м^3/ч (метан), 95-285 кг/ч (дизтопливо);
- полное сгорание топлива при корректировке пропорции топливо/воздух;
- потребляемая электрическая мощность: 11000 Вт;
- контроль герметичности клапанов по евростандарту EN676;
- регулирование расхода (минимум/ максимум) с помощью электрического сервопривода;
- перекрытие доступа воздуха в камеру сгорания для предотвращения рассеивания тепла при бездействии горелки;
- возможность автоматизации переключения на другой вид топлива;
- защита электрооборудования от пыли/влаги класса IP 40;
- уровень шума – 92 дБ (измерения проведены на максимальной мощности);
- съемный блок смешивания, облегчающий обслуживание;
- контроль пламени УФ-датчиком.
Универсальное крепление
Газодизельные горелки легко приспосабливаются к котлу и теплогенератору любой конструкции за счет регулировки огневой головы. Оснащены подвижным фланцем для оптимизации положения в топке.
Основные узлы и детали газодизельной горелки:
- вентилятор для принудительного наддува воздуха в топку, устойчивого горения независимо от типа камеры сгорания;
- электрический сервопривод с механическим кулачком для одновременного регулирования объема топлива и воздуха на горение;
- два электрических двигателя, один – для вентилятора, другой – для насоса;
- система нагнетания топлива с самовсасывающим насосом, регулятором давления и запорным клапаном;
- реле давления для обеспечения достаточности воздуха для горения;
- газовая рампа с двумя э/м клапанами, реле миним. и максим. давления, регулятором давления, фильтром, блоком проверки на утечки;
- блок распыления с электромагнитом для управления игольчатым клапаном возвратной форсунки;
- трансформатор розжига для генерации напряжения (8 кВ для метана, 14 кВ для ДТ);
- ультрафиолетовый фотодатчик контроля пламени;
- блок автоматики LME для контроля и управления функциями горелки, соответствующий европейскому нормативу EN298;
- панель управления с переключателями вкл./остановки, выбора типа топлива, индикаторами;
- электрические соединения для подачи электропитания и подключения термостата, управления 2-й ступенью или электронным регулятором.
В стандартный комплект входит: фланец для монтажа на котел, 2 изоляционных прокладки, изоляционный шнур, 2 гибких шланга, фильтр. Форсунка заказывается отдельно исходя из требований к объему потока.
Достоинства:
- 2 вида топлива, возможность автоматического перехода;
- высоконапорный вентилятор, стабильное пламя в любых топках;
- прогрессивный 2-ступенчатый или модуляционный режим работы;
- полностью автоматизированное управление;
- универсальная огневая голова;
- защита от тепловых потерь во время паузы в работе горелки;
- удобство обслуживания, съемная конструкция узла смешивания.
Обслуживание
Комбинированные горелки после завершения отопительного сезона требуют обслуживания. Необходимо очистить от загрязнений газовый и топливный фильтры, головку горения, воздушный канал, фотодатчик. Рекомендуется каждый год менять форсунку, чтобы сохранить высокое качество сгорания топлива и эффективность тепловой установки.
