Описание

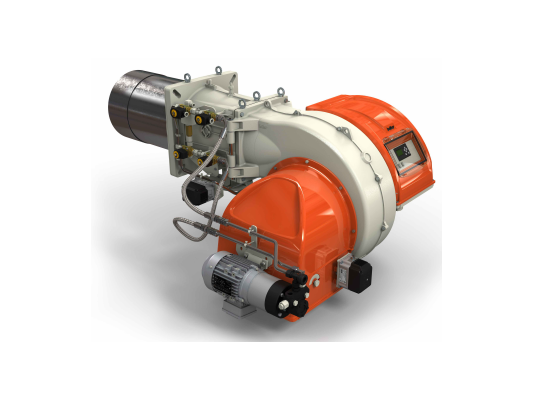

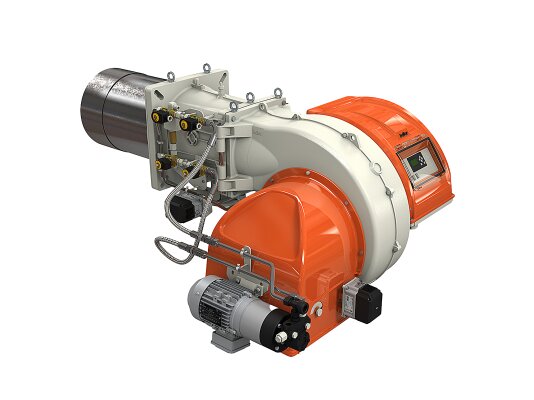

Газодизельная горелка Baltur TBML 650 LX ME, арт: 56820010 работает на метане и дизтопливе, с ручным переключением между режимами. Соответствует европейским стандартам EN676 и EN267. Готова к установке электронного регулятора (заказывается вместе с датчиком) и перехода на модуляционное регулирование мощности. Отличается высоким качеством сжигания, низким объемом выбросов загрязняющих веществ в атмосферу. Высокопроизводительный центробежный вентилятор поддерживает устойчивое горение пламени в топках любого типа.
Режим работы
Комбинированная газовая/ дизельная горелка в стандартном исполнении работает в двухступенчатом/ прогрессивном режиме, а при монтаже модулятора и датчика температуры/ давления – в режиме плавного изменения мощности с учетом потребностей в тепле.
Рабочая среда и применение
Комбинированная горелка предназначена для поочередного сжигания природного газа и дизельного топлива вязкостью до 5,5 с Ст (при t +20 °С). Используется в промышленных котлах, паро-, теплогенерторах и аналогичных устройствах тепловой мощностью до 6500 к Вт.
Характеристики и особенности:
- комбинированный тип системы сжигания;
- 2-ступенчатый прогрессивный режим для двух видов топлива;
- возможность работы в режиме непрерывной модуляции;
- диапазон регулирования мощности: 700-6500 к Вт;
- диапазон модуляции: 1:7 (газ), 1:4 (дизельное топливо);
- питание от электросети 400 В ± 10%, 50-60 Гц;
- полное сгорание топлива за счет регулирования воздуха, подаваемого в топку;
- потребление электроэнергии: 18900 Вт;
- расход топлива: 74-688 нм^3/ч (газ), 148-548 кг/ч (дизтопливо);
- цикличная работа с перезагрузкой каждые 24 часа;
- электронный блок BT 340/335 для управления и контроля всех процессов;
- функция контроля герметичности для безопасной эксплуатации топочной установки;
- воздухозаборник с дроссельной заслонкой, регулирование расхода воздуха с помощью электронного кулачка;
- мониторинг наличия пламени ультрафиолетовым датчиком;
- уровень шума, издаваемый на максимальной мощности – 84 дБ;
- закрытие заслонки при остановке горелки, защита от оттока тепла из системы;
- узел подачи топлива с шестеренчатым самовсасывающим насосом, регулятором давления, запорной арматурой, предохранительным реле давления;
- электрозащита оборудования по стандарту IP 54;
- устройство регулировки второстепенного воздуха охлаждения жидкотопливной форсунки;
- запальный трансформатор для генерации тока напряжением 2х 5 кВ;
- диапазон температур эксплуатации: -15.+40 °C;
- демонтаж головки горения для ТО без необходимости снятия горелки с котла;
- надежные штекерные соединения, быстрое подключение, защита от ошибок;
- герметичное крепление газовой рампы с помощью резьбового соединения;
- цветная индикация работы и блокировки;
- клавиатура программирования электронного кулачка.
Принадлежности: горелка, уплотнения монтажного фланца и газовой рампы, крепления, 2 гибких топливных шланга, фильтр.
Экологичная работа
Газодизельные горелки Baltur серии TBML LX MЕ оснащены системой сжигания с рециркуляцией отработанных газов, что обеспечивает низкие выбросы вредных веществ, особенно при сжигании газа. Соответствуют классу III по EN 676, II по EN 267 (
