Описание

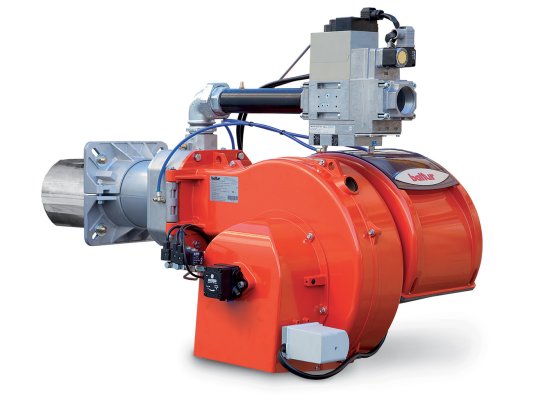

Газодизельная горелка Baltur TBML 80 ME, арт: 56500010 заменяет две однотопливные системы сжигания. Используется в отопительных и теплоснабжающих установках для обеспечения непрерывности подачи тепла при сбоях в газоснабжении. Подходит для любого типа котла и теплогенератора.

Рабочая среда и режим функционирования

Комбинированная горелка работает на метане, пропане, дизтопливе вязкостью до 5,5 с Ст (при t +20 °С). При сжигании газа функционирует в прогрессивно-двухступенчатом режиме, а при потреблении дизтоплива работает на 2-х ступенях (большое/ малое пламя).

При установке электронного регулятора, приобретаемого вместе с комплектом для модуляции (для газа), мощность плавно изменяется исходя из запроса в тепле.

Основные характеристики и особенности:

• двухтопливный режим работы (природный, сжиженный газ/дизель);
• ручной способ переключения вида топлива;
• работа от 3-фазной сети 400 В ± 10%, 50 Гц;
• диапазон регулирования мощности: 180-850 к Вт.;
• расход топлива: 19-90 нм^3/ч (метан), 29,5-71,6 кг/ч (дизтопливо);
• максимальное сжигание топлива при настройке пропорции топливо/ воздух;
• экономичная работа, энергопотребление 1500 Вт;
• автоматизация функций, встроенный микропроцессор;
• конструкция воздухозаборника с прямолинейным открытием воздушной заслонки;
• визуальное наблюдение за работой горелки с помощью индикаторов;
• электрозащита компонентов от пыли и брызг, направленных с любой стороны – класс IP 54;
• штекеры для электроподключения компонентов;
• уровень шума при работе горелки на предельной мощности – 76 дБ;
• свободный доступ к головке горения для проверки и очистки;
• защита от тепловых потерь при паузе/ отключении горелки;
• непрерывное отслеживание пламени ультрафиолетовым датчиком.

Подвижный фланец

Газодизельные горелки Baltur TBML ME совместимы с топками любой конфигурации. Поставляются с подвижным фланцем, позволяющим регулировать вылет огневой головы для оптимизации положения в топке. Откидной шарнир предоставляет возможность открытия корпуса в обе стороны, что облегчает доступ к огневой голове для ТО без снятия горелки с теплогенератора.

Основные системы и узлы комбинированной горелки:

• высокопроизводительный вентилятор с отдельным электродвигателем для эффективного наддува воздуха в топку, быстрого розжига, стабильного горения пламени в камерах сгорания с низким и высоким противодавлением;
• топочный автомат BT 3 для безопасной и эффективной работы горелки;
• УФ-датчик для непрерывного детектирования пламени, передачи сигнала на блок управления при не обнаружении факела;
• система подачи топлива с шестеренчатым дизельным насосом, регулятором давления, узлом механического распыления топлива под давлением;
• система регулирования расхода воздуха с воздухозаборником, электрическим сервоприводом, воздушной заслонкой, реле давления воздуха;
• запальный трансформатор для выработки напряжения 26 кВ;
• газовая рампа с необходимыми компонентами (электромагнитными клапанами, реле давления, регулятором давления, фильтром, не включена в заказ, предоставляется отдельно).

Базовая комплектация: горелка, фильтр, крепления, топливные шланги, ниппели, фланец, изоляционная прокладка, изоляционный шнур.

Достоинства:

• двухтопливный режим работы (метан, пропан/ дизтопливо);
• низкие выбросы загрязняющих веществ в атмосферу, 3 класс;
• широкий диапазон регулирования мощности;
• модуляционный режим при работе на газе (при установке регулятора);
• экономичное энергопотребление;
• совместимость с топками любого типа и конструкции;
• стабильное горение в котлах с низким и высоким сопротивлением;
• доступность головки горения для осмотра и обслуживания;
• защита от тепловых потерь;
• точное микропроцессорное управление.
