Описание

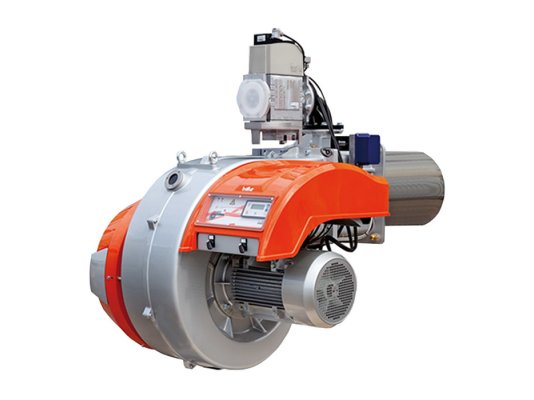

Газодизельная горелка Baltur TBML 900 ME, арт: 67380010 оснащена системой сжигания с частичной рециркуляцией отходящих газов, что обеспечивает низкий уровень вредных выбросов в атмосферу. Может поочередно работать на природном газе или дизтопливе вязкостью не более 1,5°E при +20°C. Сертифицирована по европейским стандартам EN676 и EN267.
Основные характеристики и особенности:
- 2-топливная работа (газ/ дизтопливо) с ручным переключением между режимами;
- диапазон регулирования мощности: 1000-9000 к Вт;
- 2-ступенчатый прогрессивный режим работы для газа и дизтоплива;
- электронная модуляция при оснащении регулятором и специальным комплектом;
- 3 класс эмиссии оксидов азота по стандарту EN 676 при сжигании газа, 2 класс по EN 267 при работе на дизтопливе;
- питание от сети 400 В ± 10%, 50 Гц;
- расход топлива: 159-1270 нм^3/ч (метан), 101-270 кг/ч (ДТ);
- прерывистая работа, перезагрузка каждые 24 часа для самодиагностики ошибок;
- энергопотребление: 23100 Вт;
- блок автоматики с микропроцессором для точного управления и безопасного функционирования;
- защита от пыли и брызг, падающих с любой стороны, класс IP 54;
- диапазон эксплуатационных температур: -15.+40 °C;
- звуковое давление при работе горелки на предельной мощности – 89 дБ;
- наилучшие показатели сгорания топлива при настройке соотношения топливо/ воздух;
- контроль пламени с помощью УФ-детектора;
- закрытие заслонки воздуха при прекращении операций горения;
- функция проверки на утечки по EN 676;
- регулируемая длина головки горения, совместимость с любой камерой сгорания;
- откидное шарнирное устройство для предоставления доступа к узлу смешивания без демонтажа горелки с котла;
- резьбовое присоединение газовой арматуры;
- штекеры для питания, подключения термостата котла, управления 2-й ступенью или электронным регулятором мощности;
- панель управления с переключателями, индикацией.
Режим работы
Комбинированные горелки Baltur TBML ME могут работать в режиме:
- 2-ступенчатом прогрессивном при сжигании метана и пропана;
- 2-ступенчатом при работе на дизтопливе;
- электронномодулируемом при дооснащении регулятором мощности и комплектом модуляции.
Конструктивные особенности
Комплектующие комбинированной газодизельной горелки:
- вентилируемый кожух из легкого сплава алюминия;
- центробежный вентилятор с отдельным электродвигателем;
- топочный автомат BT 335, соответствующий нормам EN298;
- огневая голова с патрубком из нержавеющей стали;
- серводвигатель, управляющий газовой дроссельной заслонкой и регулятором расхода дизтоплива;
- воздухозаборник, реле давления воздуха;
- ультрафиолетовый детектор для контроля пламени;
- электрический сервопривод для управления положением воздушной заслонки;
- трансформатор высоковольтного напряжения 2х 5 кВ;
- газовая рампа с э/м клапанами, реле давления, регулятором давления, фильтром, блоком контроля герметичности клапанов; щит управления с выключателями, индикацией, клавиатурой программирования электронного кулачка.
В комплектацию входят: уплотнение фланца и газовой рампы, гибкие шланги, фильтр топлива, медное уплотнение, крепеж.
Основные преимущества:
- сжигание газа и дизельного топлива;
- высокая эффективность;
- головка горения с частичной рециркуляцией дымовых газов;
- высокая стабильность пламени независимо от типа топки;
- прогрессивное регулирование мощности или электронная модуляция;
- высокий уровень пыле-, влагозащиты;
- широкий диапазон регулирования мощности;
- установка в котлы и теплогенераторы разных конфигураций;
- откидной в обе стороны шарнир для доступности рабочего узла;
- автоматическое закрытие воздушной заслонки, защита от теплопотерь;
- электронное управление.
