Описание

Комбинированная горелка, выполненная в моноблочном дизайне, разработана для оснащения крупных котельных установок. Она способна работать поочередно на газообразном и жидком топливе, обеспечивая непрерывность теплоснабжения при переходе на альтернативный вид топлива. Максимальная тепловая мощность достигает 10500 к Вт при пиковой производительности. Конструкция предусматривает укороченную головку сгорания. Мощный вентилятор гарантирует устойчивое горение в различных типах топочных камер, преодолевая высокое сопротивление отходящих газов.

Характерные особенности горелки

• Используемое топливо: природный газ, сжиженный газ, жидкое топливо с вязкостью до 1,5°E при температуре +20°C.
• Электронное регулирование мощности с плавным изменением нагрузки.
• Доступный диапазон мощности: от 2500 до 10500 к Вт.
• Экологический класс: второй при сжигании газа в соответствии с EN676 (выбросы NОx менее 120 мг/к Втч), первый по EN267 при использовании дизельного топлива (менее 250 мг/к Втч).
• Высокопроизводительный вентилятор с надежными характеристиками наддува.
• Преодоление аэродинамического сопротивления топочной камеры от 0 до 28 мбар.
• Вариант исполнения с короткой головкой сгорания (470 мм).
• Газовая рампа с настройкой давления 31-95 мбар.
• Защита электрических соединений от пыли и влаги по стандарту IP55.

Область применения

Комбинированные горелки Ecoflam MULTICALOR разработаны с учетом требований промышленной эксплуатации. Они используются в системах ЖКХ, котельных различных производств и теплотехническом оборудовании. Оптимизированы для установки на котлы и теплогенераторы, соответствующие стандартам СЕ. Для оборудования, не отвечающего указанным нормам, требуется согласование с компанией Ecoflam.

Конструкция и управление

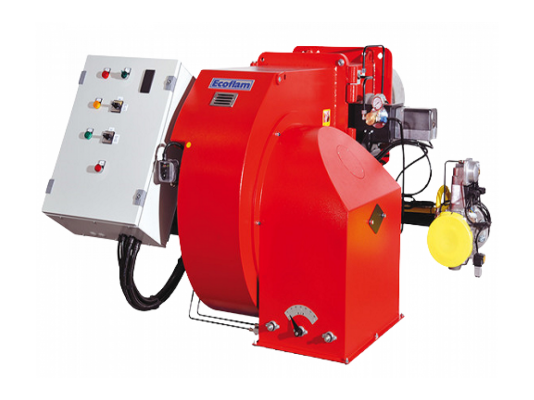

• Газодизельная горелка Ecoflam MULTICALOR 1000.1 PRE TC VGD 40.125, арт: 3145154-3145823 представляет собой компактный моноблок с интегрированным вентилятором и панелью управления. Корпус из стали оснащен эргономичным кожухом, который также служит звукоизоляцией. Для снижения уровня шума используется шумоглушитель.
• Двухтопливная голова сгорания регулируется по глубине для точной установки в топках различной конструкции.
• Газовая рампа просто крепится к корпусу горелки при помощи фланца. В её состав входит двойной электромагнитный клапан, надежно блокирующий поток газа.
• Интегрированная система нагнетания воздуха создает поток воздуха под давлением, обеспечивая устойчивое горение даже при значительном противодавлении в топочной камере.
• Установка и техобслуживание стали проще благодаря откидному фланцу, который обеспечивает быстрый доступ к ключевым компонентам для регулярного сервиса.
• Безопасность гарантирована благодаря комплексу мер, предотвращающих утечки топлива и обеспечивающих безопасную работу комбинированной системы сжигания. Предусмотрен специальный контур циркуляции топлива в головке горелки и предохранительный запорный элемент в блоке форсунок. Электромагнитный клапан перекрывает подачу топлива при остановке горелки или работе на газе.
• В стандартной комплектации горелка переключается на резервное топливо вручную. Автоматизация возможна с помощью дополнительного модуля, который активируется датчиком давления газа или таймером.
• Газодизельная горелка работает в автоматическом режиме, управляемая современной системой автоматики с широким набором функций. Система управления обеспечивает согласованную и бесперебойную работу горелки с различными устройствами, включая датчики пламени, температуры и давления, реле, газовые и топливные клапаны.

Рабочее помещение

Газодизельная горелка Ecoflam MULTICALOR надежно функционирует в закрытых помещениях при температуре окружающей среды от -10 до +60 °C.

Преимущества

• Мощная система сжигания с 2-х топливной головой.
• Автоматизированная работа и высокий уровень безопасности.
• Вентилятор высокого давления, обеспечивающий стабильное горение без пульсаций.
• Наличие предохранительного клапана в блоке форсунок для защиты от утечек.
• Регулируемая конструкция головы сгорания, совместимая с разными топочными камерами.
• Усиленная защита электрокомпонентов от пыли и влаги.
• Универсальность применения благодаря широкому диапазону мощности.
• Защита от теплопотерь при выключении горелки.
• Откидной фланец для быстрого доступа к узлам обслуживания.
• Моноблочная конструкция, обеспечивающая компактность.

У нас можно купить газодизельную горелку Ecoflam MULTICALOR, а также дополнительные устройства для расширения функционала. По запросу доступна двухблочная версия горелки.
