Описание

Комбинированная горелка промышленного класса с плавной двухступенчатой регулировкой мощности и возможностью работы на двух видах топлива, с ручным или автоматическим (опционально) переключением. Благодаря регулируемой голове, легко адаптируется к различным конструкциям котлов. Функционирует в полностью автоматическом режиме. Предназначена для использования с котлами и теплогенераторами, отвечающими основным европейским стандартам. Обеспечивает тепловую мощность до 13000 к Вт и преодолевает сопротивление топки до 34 мбар. Модификация с укороченной головой сгорания и газовой арматурой.

Применение

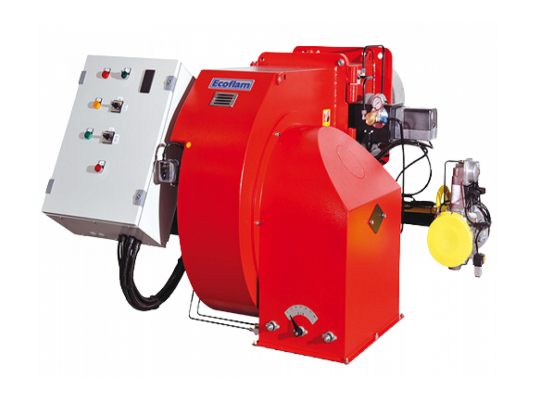

Газодизельная горелка Ecoflam MULTICALOR 1200.1 PRE TC VGD 40.080, арт: 3145155-3145814 спроектирована для сжигания природного, сжиженного газа и дизельного топлива с вязкостью до 1,5°E при температуре +20°C. Применяется в мощном индустриальном оборудовании для нагрева воздуха, воды или пара в системах теплоснабжения и технологических установках.

Конструктивные особенности и комплектация

• Комбинированное устройство Ecoflam MULTICALOR представляет собой моноблочную конструкцию с интегрированным в стальной корпус вентилятором, топливным насосом и оснащенную блоком управления.
• Для снижения уровня шума предусмотрен звукоизолирующий кожух и глушитель. Шарнирное крепление обеспечивает быстрый доступ к узлам, требующим регулярного обслуживания.
• Двухтопливная голова регулируется для оптимальной адаптации горелки к конкретной камере сгорания.
• Контур рециркуляции топлива в головке повышает безопасность эксплуатации. Предохранительный клапан, установленный в отверстии форсунки, перекрывает подачу топлива, предотвращая утечки, и срабатывает в режиме использования газа и при выключении горелки.
• В комплект входит газовая рампа VGD 40.080, настроенная на давление 38-305 мбар. Двойной газовый клапан класса «А» гарантирует надежное перекрытие газопровода. Рампа легко монтируется на корпус горелки при помощи фланца.
• Мощная система вентиляции обеспечивает эффективную продувку камеры сгорания и подачу воздуха под давлением. Стабильные характеристики воздушного потока повышают устойчивость пламени, даже в топках с высоким противодавлением (до 34 мбар).
• Модификация PRE оснащена электронной системой управления. Регулирование подачи воздуха и топлива выполняется с помощью отдельных сервоприводов, что повышает точность выходных параметров. Предусмотрена возможность контроля за режимами горения и текущими показателями на дисплее, а также удобная настройка параметров с помощью пульта.
• Воздушная заслонка автоматически закрывается при остановке, предотвращая попадание холодного воздуха в систему.
• Система управления с топочным автоматом LFL / LGKобеспечивает эффективную, стабильную и безопасную работу. Автоматика поддерживает взаимодействие подключенных устройств, анализирует сигналы датчиков, реле, газовых и топливных клапанов и блокирует систему при сбоях.

Выбросы NOx

Комбинированная горелка при сжигании газа выделяет оксидов азота в атмосферу не более 120 мг/к Втч, что соответствует 2-му классу экологичности по EN676. При использовании дизельного топлива выбросы NOx соответствуют 1 классу по EN267 (менее 250 мг/к Втч). Фактические значения загрязняющих веществ зависят от конструкции теплогенератора и настроек системы.

Преимущества:

• два вида топлива в одном компактном устройстве;
• высокая мощность и эффективность;
• предохранительный механизм в форсунке;
• управление функциями топочной автоматикой;
• стабильное горение в различных топках;
• удобный доступ к обслуживаемым узлам;
• адаптация к различным котлам;
• защита электрических компонентов;
• газовая рампа с двойным клапаном.

Широкий ассортимент Ecoflam MULTICALOR позволяет выбрать газодизельные горелки для решения всевозможных задач промышленного теплоснабжения, с разными диапазонами мощности, вариантами регулирования, короткой и длинной головой сгорания, с газовой рампой и возможностью дооснащения.
