Описание

Высокопроизводительная комбинированная горелка, разработанная для применения в промышленных котельных установках. Способна функционировать как на газообразном, так и на жидком топливе, обеспечивая непрерывность теплоснабжения за счет возможности оперативного переключения на альтернативное топливо. Мощный вентилятор гарантирует стабильное горение в топочных камерах различных конструкций, характеризующихся низким или высоким сопротивлением отходящих газов. Модель комплектуется укороченной головой и газовой рампой.

Ключевые характеристики

• Совместимое топливо: природный газ, пропан, жидкое топливо с вязкостью до 1,5°E при температуре +20°C.
• Регулирование мощности в пределах 4000-17000 к Вт, отсутствие резких скачков в потреблении топлива при изменении нагрузки.
• Электронное регулирование. Отдельные сервоприводы для управления подачей топлива и воздуха.
• Уровень эмиссии NOx: 2 класс по EN676 при работе на газе (менее 120 мг/к Вт·ч), 1 класс по EN267 при использовании жидкого топлива (менее 250 мг/к Вт·ч).
• Интегрированная система подачи воздуха с улучшенной стабильностью воздушного потока.
• Эффективное преодоление аэродинамического сопротивления в диапазоне 0-38 мбар.
• Защита электронных компонентов от пыли и влаги, соответствующая стандарту IP55.

Область применения

Комбинированные горелки Ecoflam MULTICALOR предназначены для эксплуатации в тяжелых промышленных условиях, в частности, для оснащения котельных высокой мощности в системах коммунального хозяйства, на различных производствах, а также в теплоэнергетическом оборудовании. Легко интегрируются в котлы, имеющие сертификат соответствия CE. Использование горелок в иных целях требует предварительного согласования с компанией-производителем.

Конструкция и управление

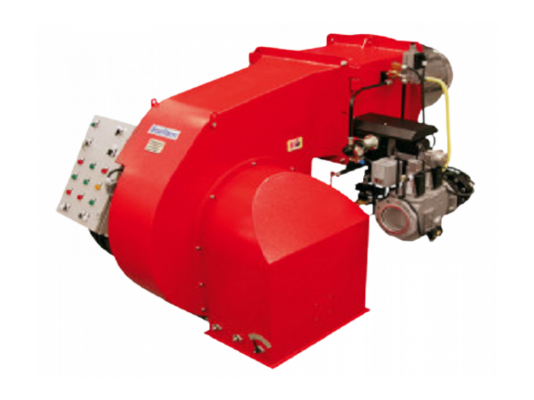

• Газодизельная горелка Ecoflam MULTICALOR 1800.1 PRE TC VGD 40.100, арт: 3145157-3145817 представляет собой моноблочную конструкцию с интегрированным вентилятором и панелью управления. Корпус изготовлен из прочной стали и снабжен звукоизолирующим кожухом. Для уменьшения уровня шума применяется шумоглушитель.
• Горелка оснащена регулируемой огневой головой, что позволяет оптимизировать ее работу в соответствии с конструкцией камеры сгорания. В комплекте поставляется газовая рампа с мультиблоком VGD 40.100. Двойной газовый клапан Siemens гарантирует безопасную подачу газа и надежное перекрытие потока.
• Встроенный вентилятор приводится в действие электромотором повышенной мощности. Он создает направленный поток воздуха под давлением, что обеспечивает стабильное горение даже при значительном сопротивлении в топочной камере.
• Облегченный доступ к компонентам и узлам, требующим регулярного обслуживания и осмотра, а также упрощение монтажа, достигается за счет шарнирного фланца.
• Контур циркуляции топлива, предусмотренный в пламенной голове, повышает безопасность при переходе на газовое топливо или при остановке горелки. Электромагнитный клапан безопасности, установленный в форсуночном блоке, блокирует подачу топлива, исключая возможность утечек.
• В стандартной комплектации переключение горелки на резервный вид топлива осуществляется вручную. При установке опционального автоматического переключателя переход на жидкое топливо происходит по сигналу датчика давления газа или по заданному таймеру.
• Система управления горелкой, ключевым элементом которой является топочная автоматика, обеспечивает максимальную теплоотдачу, безопасность эксплуатации и автоматизацию рабочих процессов. Микропроцессорный блок спроектирован для слаженной и стабильной работы с широким спектром устройств и оборудования, включая датчики пламени, температуры и давления, реле, электромагнитные клапаны для газа и топлива и т.д.

Размещение

Газодизельная горелка Ecoflam MULTICALOR предназначена для установки исключительно внутри помещений. В котельной необходимо исключить скопление пыли, высокую влажность и образование конденсата. Диапазон рабочих температур: -10…+60 °C.

Преимущества:

• высокопроизводительная система сжигания с универсальной двухтопливной головой;
• широкий диапазон регулирования мощности, решение любых задач теплоснабжения;
• управление функциями с помощью интегрированной автоматики;
• вентиляция высокого давления, стабильное горение в топочных камерах любого типа;
• дополнительная защита от утечек топлива благодаря запорному клапану в топливной магистрали;
• шарнирный фланец, быстрый доступ к компонентам для обслуживания;
• регулируемая огневая голова, возможность адаптации к конструкции топочной камеры;
• повышенная защита электрических компонентов от влаги и пыли;
• моноблочное исполнение, компактные габариты.

У нас можно купить газодизельную горелку Ecoflam MULTICALOR в заводском и индивидуальном исполнении. По запросу возможна двухблочная конструкция DUOBLOCK.
