Описание

Комбинированная двухступенчатая горелка с интегрированной системой регулирования расхода воздуха, газа (дизельного топлива). Плавно переключается между ступенями. Может работать в модулируемом режиме при установке PID-регулятора. Встраивается в промышленное оборудование мощностью до 4640 к Вт.

Система сжигания

В комбинированной горелке Ecoflam MULTICALOR использована стандартная система сжигания, соответствующая 2 классу по стандарту EN 676 при работе на газе, 1 классу по EN 267 при потреблении жидкого топлива. Конкретные значения NОx зависят от размеров и конфигурации топочной камеры, текущей нагрузки.

Рабочая среда

Газовая/дизельная горелка Ecoflam MULTICALOR 600.1 PR TC, арт: 3147262 сжигает метан, пропан (G20, G25, G30, G31), дизельное топливо вязкостью до 1,5°E при t +20°C. Модификации для других видов топлива предоставляются по запросу.

Особенности

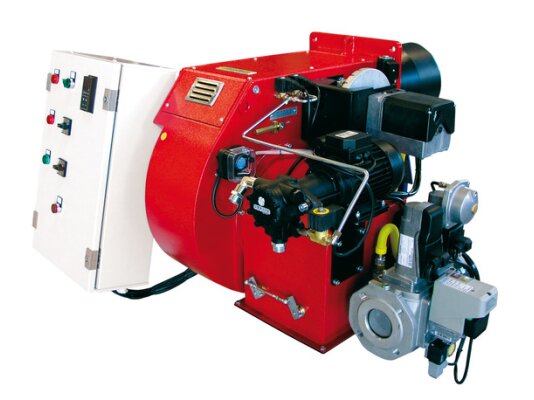

• Комбинированная горелка собрана в стальном корпусе со звукоизолирующим кожухом. Электрическая панель управления с индикаторами и переключателями вынесена в отдельный блок. Оборудование защищено от воздействия пыли и влаги по стандарту IP55.

• Горелка комплектуется короткой 355 мм головой сгорания. За счет регулировки глубины установки сопла легко подстраивается под конструкцию теплогенератора.

• Воздушный поток, необходимый для эффективного горения, нагнетается в топку с помощью вентилятора. За счет мощного потока воздуха поддерживается устойчивое пламя в топках с повышенным противодавлением.

• Горелка работает в автоматизированном режиме. Всеми функциями и устройствами управляет топочный автомат. При обнаружении неполадок срабатывает блокировка системы, а при падении напряжения – защитное отключение.

• Плавно-двухступенчатые горелки Ecoflam MULTICALOR оборудованы системой тонкой регулировки расхода газа для точной настройки параметров.

• Электронный PID-регулятор, доступный опционально, позволяет оптимизировать работу горелки с учетом запроса на тепло, повышает эффективность системы сжигания.

• Сокращены тепловые потери при отключении оборудования. Воздушная заслонка переводится в закрытую позицию, исключая доступ холодного воздуха в систему.

• Отдельная газовая рампа со всеми необходимыми компонентами (фильтр, устройство контроля герметичности, э/м клапаны, реле давления и т. д.) легко монтируется на горелку.

Требования к рабочему помещению

Комбинированные горелки Ecoflam MULTICALOR рассчитаны на внешние температуры от -10 до +60 °C. Котельная должная вентилироваться для безопасного и полного сжигания топлива. В рабочей зоне недопустимо наличие едких паров, скоплений пыли, высокой влажности.

Преимущества:

• Двухтопливная горелка позволяет создать бесперебойное теплоснабжение, в том числе при аварийных отключениях подачи газа.

• Широкий диапазон регулирования обеспечивает решение всевозможных задач теплоснабжения.

• Регулируемая головка горения упрощает монтаж горелки в котлы любой конструкции.

• За счет эффективного наддува достигается стабильное пламя в топках с высоким аэродинамическим сопротивлением.

• Доступность основных компонентов упрощает техобслуживание.

В базовую комплектацию входит корпус горелки с огневой головкой, секцией воздухозаборника, блоком для электрического присоединения. Газовая рампа подбирается отдельно с учетом входного давления газа.
