Описание

Моноблочная горелка с комбинированной системой сжигания газообразного и жидкого топлива. Способна выдавать до 7500 к Вт тепловой энергии и функционировать при противодавлении в камере сгорания до 22 мбар. Мощный вентилятор высокого давления обеспечивает стабильный приток воздуха, гарантируя надёжное горение в различных топочных камерах.

Особенности

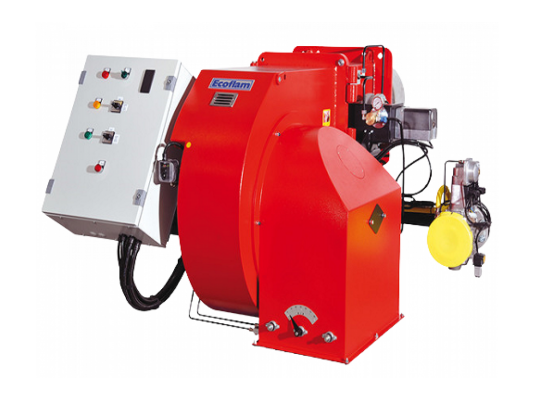

• Газодизельная горелка Ecoflam MULTICALOR 700.1 PRE TC VGD 40.100, арт: 3145152-3145817 предназначена для работы на природном газе, пропане и дизельном топливе с вязкостью до 1,5°E при +20°C. Переключение на резервное топливо осуществляется вручную в базовой комплектации, но может быть автоматизировано с помощью дополнительного модуля. Специальная конструкция головки позволяет адаптировать горелку к котлам с разной толщиной передней стенки.
• PRE-модификация предполагает применение электронной системы управления, которая обеспечивает корректировку топливовоздушной смеси посредством отдельных сервомоторов. Это позволяет достичь большей точности регулировки в сравнении с механическими системами. Важно отметить, что заданные параметры не меняются в течение всего периода эксплуатации. Пользователю доступен непрерывный мониторинг рабочих режимов и показателей на дисплее, а также возможность оперативной корректировки необходимых значений непосредственно с пульта управления.
• Теплопотери в режиме простоя сведены к минимуму благодаря автоматическому закрытию воздушной заслонки, предотвращающей приток холодного воздуха.
• Показатели выбросов NOx: 2-й класс по EN676 при работе на газе и 1-й класс по EN267 при работе на жидком топливе. Фактические значения зависят от конструкции топки и настроек горелки.

Область применения

Комбинированная горелка устанавливается в паровые, отопительные и водогрейные котлы, теплогенераторы и промышленные установки.

Конструкция и комплектация

• Горелка, объединяющая газовую и жидкотопливную системы, интегрирована в единый корпус, содержащий полный комплект оборудования для обоих видов топлива. Оснащена шарнирным фланцем, облегчающим доступ к компонентам для обслуживания.
• Полностью автоматизированная работа обеспечивается встроенным блоком управления. Контроллер топки управляет всеми компонентами, отслеживает сигналы от датчиков, реле и других устройств, выявляет потенциальные риски и блокирует работу в случае обнаружения неустранимых самостоятельно неисправностей.
• Регулируемая огневая голова 470 мм обеспечивает оптимальное расположение горелки в котлах различной конфигурации.
• Встроенный воздухонагнетатель приводится в движение надежным электромотором, создающим высокое давление, что способствует эффективному смешиванию, полному сгоранию топлива и преодолению сопротивления дымовых газов в камере сгорания.
• В комплект поставки входит мультиблок, оснащенный двойным клапаном класса «А» для герметичного перекрытия газа. Подключение рампы к корпусу осуществляется через фланец. Предустановленные значения давления газа: 16-60 мбар.
• Для усиления безопасности эксплуатации в голове сгорания предусмотрен контур циркуляции топлива. Встроенный в форсуночный блок предохранительный э/м клапан выполняет функцию защитного устройства, прекращая топливоподачу в режиме потребления газа и при остановке горелки, и не допуская возникновение утечек.

Место установки

Конструкция, материалы корпуса и оборудования, а также степень защиты предусматривают установку газодизельной горелки только в сухих помещениях с температурой от -10 до +60 °C.

Преимущества:

• Компактная конструкция, объединяющая газовую и жидкотопливную системы. Гарантия непрерывного теплоснабжения при перебоях с основным топливом.
• Экономия на установке и обслуживании резервной системы.
• Широкий диапазон мощности для решения различных задач промышленного отопления.
• Мощный вентилятор, обеспечивающий преодоление сопротивления топки.
• Электронное регулирование подачи топлива и воздуха для оптимального горения и высокой эффективности.
• Улучшенная защита электроники от пыли и влаги, обеспечивающая надежную работу в промышленных условиях.
• Дополнительная защита от утечек топлива за счет встроенного в блок форсунки запорного клапана.

Полный ассортимент газодизельных горелок Ecoflam MULTICALOR для котлов различной мощности представлен в каталоге .
