Описание

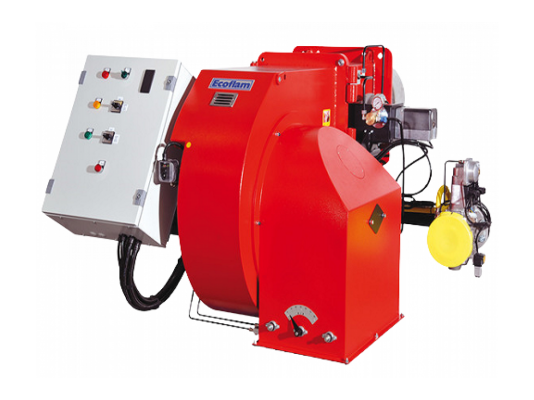

Комбинированная горелка, работающая на газе и жидком топливе, с укороченной огневой головой и газовой рампой, спроектирована для промышленного применения. Входит в линейку Ecoflam MULTICALOR, характеризующуюся стабильными параметрами наддува, широким диапазоном регулирования, точным автоматическим управлением и легкой адаптацией к различным топочным конструкциям. Горелка способна преодолевать сопротивление дымовых газов до 24 мбар и вырабатывать тепловую мощность до 8500 к Вт.

Виды топлива

Газодизельная горелка Ecoflam MULTICALOR 800.1 PRE TC VGD 40.100 находит применение для нагрева воды, воздуха и пара в разнообразном промышленном оборудовании. Использует природный и сжиженный газ, а также жидкое топливо с вязкостью до 1,5°E при температуре +20°C. Идеальна для установки в котлы и теплогенераторы с сертификатом СЕ.

Особенности

• Модификация PRE оснащена электронной системой управления, обеспечивающей регулировку топливовоздушной смеси с помощью раздельных сервоприводов, что повышает точность настройки в сравнении с механическими аналогами. Параметры остаются стабильными в течение всего периода эксплуатации. Предусмотрена возможность постоянного мониторинга рабочих режимов и показателей на дисплее, а также корректировки необходимых значений непосредственно с пульта управления.
• Горелка может переключаться на резервное топливо вручную или автоматически (опционально). Для автоматизации требуется дополнительная комплектация.
• Конструкция выполнена в моноблочном стальном корпусе, по запросу доступно двухблочное исполнение. Оборудована газовой рампой, короткой огневой головкой (470 мм) и всеми необходимыми компонентами для работы с жидким топливом. Шарнирный фланец обеспечивает быстрый доступ к основным узлам для осмотра и обслуживания.
• Регулируемая мультитопливная голова позволяет точно адаптировать горелку к камерам сгорания различных конфигураций.
• Для повышения безопасности в головке сгорания предусмотрен контур циркуляции топлива. Дополнительный запорный клапан в блоке форсунки выполняет предохранительную функцию, перекрывая подачу топлива при работе на газе и при остановке горелки, что предотвращает утечки.
• Модель комплектуется газовой рампой настроенной на давление 22-76 мбар. Двойной электромагнитный клапан обеспечивает надежную герметизацию потока. Рампа крепится к корпусу горелки через фланец.
• Автоматическая работа горелки реализована за счет оснащения топочным автоматом LFL/ LGK, управляющим всеми системами и компонентами. Микропроцессорное устройство анализирует данные с датчиков и реле, диагностирует работоспособность компонентов, блокирует систему при сбоях.
• Автоматическое закрытие воздушной заслонки минимизирует теплопотери при остановке оборудования.

Эмиссионный класс

Уровень выбросов NOx при сжигании газа соответствует второму классу по EN676 (120 мг/к Втч), а при использовании жидкого топлива – первому классу по EN267 (250 мг/к Втч).

Преимущества:

• мультитопливная система сжигания с ручным или автоматическим переключением;
• широкий диапазон регулирования мощности;
• стабильное горение в топках любого типа;
• точное электронное управление;
• предохранительный клапан в форсуночном узле;
• усиленная защита от пыли и влаги;
• минимальные теплопотери при остановке горелки;
• компактная конструкция, экономия рабочего пространства.

Место размещения

Газодизельная горелка Ecoflam MULTICALOR предназначена для установки в закрытых котельных без конденсации и высокой запыленности, с температурой от -10 до +60°C.
