Описание

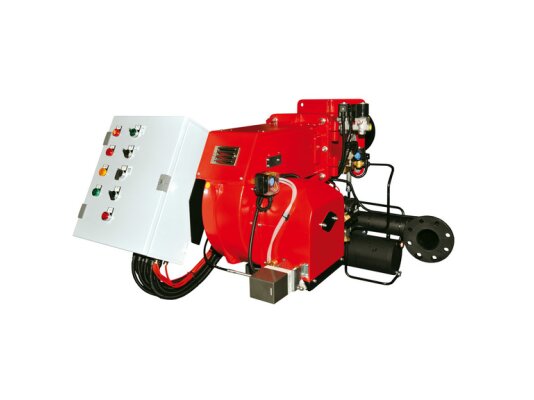

Высокопроизводительная прогрессивная горелка с короткой двухтопливной головой и газовой рампой. Сжигает газ и жидкое топливо с высоким КПД. Отличается устойчивыми характеристиками горения, широким диапазоном регулирования, легкой адаптацией под конструкцию конкретной камеры сгорания. Способна преодолевать противодавление топки до 34 мбар и вырабатывать до 13000 к Вт тепловой мощности.

Виды топлива

Газодизельная горелка Ecoflam MULTIFLAM 1200.1 PR TC VGD 40.100 работает на природном, сжиженном газе, жидком топливе вязкостью до 50°E при t +50°C. Переключение на резервный/ основной вид топлива осуществляется вручную (в стандартной комплектации) или автоматически (при установке специального переключателя).

Регулирование

Комбинированная горелка работает в плавно-двухступенчатом режиме (механическое регулирование). Мощность первой и второй ступеней задается в диапазоне 2700-13000 к Вт. За счет плавного изменения уровня нагрузки исключены резкие перепады давления в подающей сети и камере сгорания.

Подробнее о горелке

• Газомазутная горелка Ecoflam MULTIFLAM собрана в компактном моноблочном корпусе. Оснащена газовой рампой, короткой огневой головой, всем необходимым оборудованием для работы с жидким топливом. По запросу может оснащаться станцией подогрева топлива, топливным баком и насосной группой в разных конфигурациях на отдельной раме.
• Голова сгорания регулируется, упрощая адаптацию горелки под геометрические характеристики теплогенератора. Для исключения засорения форсунки за устройством предварительного подогрева топлива в газомазутных горелках устанавливается самоочищающийся фильтр.
• Для безопасной эксплуатации предусмотрен специальный контур циркуляции топлива. Надежное предохранительное устройство с электромагнитом препятствует утечке топлива из головки форсунки. Запорный клапан перекрывает поток непосредственно в отверстии форсунки в режиме потребления газа и при остановке горелки.
• В комплектацию входит газовая рампа с мультиблоком VGD 40.100. Двойной газовый клапан класса «А» надежно герметизирует поток. Газовая рампа фиксируется на корпус горелки с помощью фланцевого соединения.
• Шарнирный фланец предоставляет свободный доступ к основным узлам, требующим осмотра и техобслуживания.
• Предусмотрена усиленная защита электрических компонентов от пыли и влаги (стандарт IP55) для надежной работы оборудования в промышленных котельных.
• Горелка автоматизирована. Всеми функциями и процессами управляет встроенный блок автоматики. Топочный автомат отвечает за взаимодействие систем и устройств, анализ данных, полученных с датчиков, реле и других приборов, своевременное выявление угроз и неисправностей, блокировку системы при сбоях.
• Сведены к минимуму потери тепла при остановке горелки. Воздушная заслонка автоматически переводится в закрытое положение, препятствуя проникновению холодного воздуха в систему через корпус горелки, теплообменник или дымоход.

Уровень эмиссии

При сжигании газа выбросы NOx соответствуют второму классу по EN676 (120 мг/к Втч), при потреблении жидкого топлива – первому классу по EN267 (250 мг/к Втч).

Применение

Комбинированные горелки Ecoflam MULTIFLAM разработаны специально для мощных промышленных котельных и теплотехнического оборудования. Используются для оснащения паровых, отопительных, водогрейных котлов и теплогенераторов, соответствующих нормам EN303, EN676, EN267.

Условия эксплуатации

Конструкция рассчитана только на размещение внутри сухих, чистых котельных без конденсации. Допустимые температуры окружающего воздуха: -10…+60 °C.

Преимущества

• Совмещение в одном корпусе двух систем сжигания. Экономия средств на монтаж, содержание и обслуживание резервной установки.
• Возможность дооснащения автоматическим переключателем, срабатывающим по давлению газа или команде таймера.
• Широкий мощностной диапазон для эффективного решения многочисленных задач промышленного теплоснабжения.
• Стабильное горение пламени без пульсаций, преодоление сопротивления топки до 34 мбар.
• Эффективная система автоматизированного управления, согласованная работа с широким перечнем подключенных устройств (датчики, реле и пр.).
• Дополнительная защита от утечек с помощью запорного э/м клапана в зоне форсунки.
• Новая система пропорционального регулирования расхода воздуха, газа и топлива для оптимизации параметров горения, достижения максимальной эффективности.

Широкий модельный ряд Ecoflam MULTIFLAM позволяет купить газомазутные горелки для решения множества задач по выработке тепла.
