Описание

Комбинированная система сжигания для среднемощных промышленных котлов. Работает на газе и дизельном топливе, позволяя организовать бесперебойное теплоснабжение объектов. На максимальной мощности выдаёт 2275 к Вт тепла. За счет эффективной системы наддува поддерживает устойчивое пламя в топках как с низким, так и с высоким противодавлением.

Рабочая среда

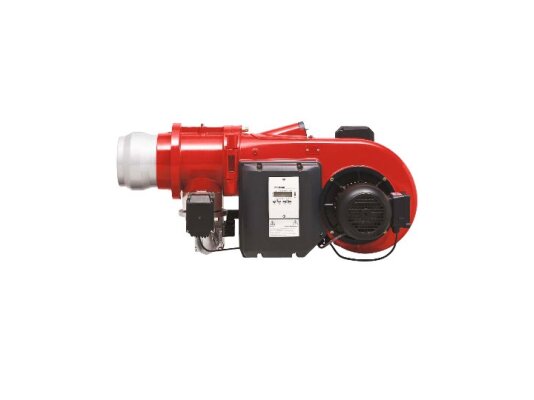

Газодизельная горелка Weishaupt GL 8/1-D, 2, исп. ZMD, арт: 15581783 разработана для поочередного сжигания природного газа E/ LL, сжиженного газа F и дизельного топлива EL вязкостью не более 6 мм 2/с при +20°С. Для перехода на резервное топливо используется ручной или автоматический переключатель.

Регулирование

При потреблении газа горелка работает в плавно-двухступенчатом режиме, с медленным регулированием мощности. При помощи регулировочного диска осуществляется связанное регулирование воздушной заслонки и газового дросселя.

Внутри рабочего диапазона (400-2275 к Вт) задается большая и малая нагрузки. В зависимости от потребности в тепле горелка плавно выходит на первую или вторую ступень, без резкого изменения расхода газа. При модулирующем режиме (требуется дооснащение) регулирование осуществляется плавно в соответствии с внешними запросами на тепло.

При сжигании дизельного топлива предусмотрено двухступенчатое регулирование мощности.

Особенности

• Горелка выполнена в виде единого блока, внутри которого размещены вентилятор и топливный насос. Мощный двигатель установлен под прямым углом к нагнетаемому вентилятором потоку. Все элементы регулирования топлива и воздуха находятся в легком доступе. Электрические компоненты защищены от внешних воздействий по стандарту IP54.
• Поворотный фланец позволяет откидывать горелку в любую сторону, что облегчает работу с головой сгорания, подпорной шайбой, форсункой и электродами.
• Изоляционный материал, использованный для обшивки корпуса, и шумоглушитель Weishaupt типа W-SH способствуют снижению рабочих шумов.
• Встроенный вентилятор нагнетает достаточный объем воздуха на горение, поддерживает устойчивое пламя независимо от типа топки (допустимое противодавление -2.9,5 мбар).
• Автомат горения поддерживает взаимодействие подключенных устройств (датчиков, реле, клапанов и т. д.). Контролирует сигнал пламени, давление топлива и воздуха, наличие утечек газа. Блокирует горелку при отклонениях и неисправностях.
• Минимизированы тепловые потери при перерыве в работе горелки. Сервопривод закрывает воздушную заслонку, препятствуя поступлению холодного воздуха в систему и избыточное охлаждение теплогенератора.
• Для сжигания жидкого топлива горелка комплектуется жидкотопливным насосом, магнитными клапанами, форсуночным блоком с форсунками, топливными шлангами.
• В базовый объем поставки включен двойной газовый клапан класса «А» и реле давления для контроля герметичности. Другие элементы газовой арматуры (газовый фильтр, регулятор давления газа, реле максимального давления газа) доступны в качестве принадлежностей.

Рабочая зона

Монтаж горелки возможен только внутри помещений. Уличное размещение не допускается. Рабочая температура: -15…+40 °C. Необходимо обеспечить отсутствие конденсации, большого количества пыли, едких испарений. Модификация для установки на открытом воздухе и работы с топливом при отрицательных температурах поставляется по отдельному запросу.

Применение

Комбинированная горелка оптимальна для оснащения промышленных и технологических установок, требующих бесперебойного теплоснабжения. Обеспечивает выработку тепла и пара в системах нагрева воды, отопления помещений, теплотехническом оборудовании. Ориентирована на применение в котлах и теплогенераторах, отвечающих нормам EN303, EN676, EN267. Благодаря легкому преодолению противодавления камеры сгорания оптимальна для установки в современные котлы.

Достоинства:

• комбинированный тип системы сжигания;
• одна универсальная установка вместо 2-х отдельных;
• автоматический режим работы, управление без присутствия оператора;
• интегрированная система наддува;
• легкое преодоление сопротивления камеры сгорания;
• откидываемый влево и вправо корпус горелки;
• доступность элементов для настройки и обслуживания;
• сохранение накопленного тепла при остановке горелки, закрытие заслонки;
• внутренняя шумоизоляция для комфортной работы персонала;
• моноблочный дизайн, компактность, экономия пространства.

Для создания системы бесперебойной подачи тепла рекомендуем купить комбинированную горелкуWeishaupt GL – оптимальный вариант по соотношению характеристики и цена. У нас также доступны другие комплектующие для сборки надежной и долговечной системы теплоснабжения. Обращайтесь, чтобы узнать больше.
