Описание

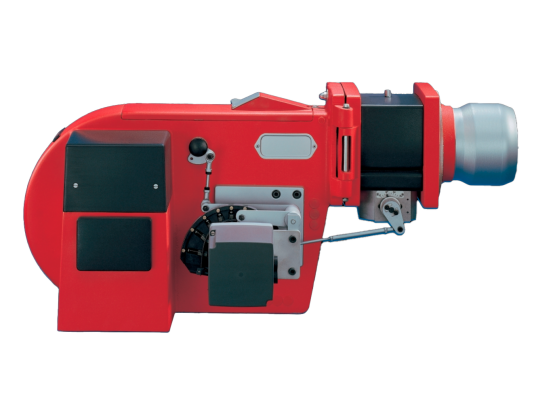

Комбинированная горелка Weishaupt RGL 3/1-E, DN 40, исп. ZMD, арт: 75632781 используется в производственных процессах, требующих выработки тепла. Входит в состав водогрейных, паровых, отопительных котлов, теплогенераторов, в том числе с высоким противодавлением в топке. Работает на газе и жидком топливе.
Регулирование
Мощность комбинированной горелки регулируется медленно в плавно-двухступенчатом или модулируемом режиме. Осуществляется связанное регулирование воздушной заслонки и газового дросселя. Время выбега сервопривода, в зависимости от типа регулирования, составляет 20 / 42 секунды (максимум). Режим модуляции доступен при оснащении электронным регулятором.
Горелка отличается:
- комбинированной системой сжигания;
- моноблочным исполнением;
- совместимостью с камерами сгорания с высоким и низким сопротивлением;
- автоматизированным процессом работы;
- точной дозировкой воздуха и топлива;
- высоким уровнем безопасности;
- стабильными характеристиками работы вентилятора;
- регулированием воздуха со стороны нагнетания;
- низким уровнем шума;
- откидываемым кожухом для удобства доступа к рабочему узлу;
- простотой монтажа, настройки и обслуживания;
- возможностью перенастройки режима работы;
- автоматической блокировкой подачи воздуха при остановке горелки
Двухтопливный режим работы
В комбинированной горелке объединены и работают поочередно после перенастройки две системы сжигания:
- легкого жидкого топлива EL вязкостью не более 6 мм 2/с при t +20 °С;
- природного газа типа E и LL, сжиженного газа F.
Переключение на необходимый вид топлива осуществляется вручную или автоматически.
Характеристики и особенности:
- работа от 3-фазной сети переменного тока 380 В;
- диапазон регулирования: 300-650 к Вт;
- класс защиты встроенного электрооборудования – IP 54;
- параметры присоединения: DN 40;
- управление и контроль с помощью топочного автомата LFL 1.322;
- жидкотопливный насос, подготовленный к установке в 2-трубную систему;
- связанное регулирование топливо/воздух с регулировочными шайбами;
- контроль наличия пламени и интенсивности сигнала ультрафиолетовым датчиком;
- уменьшение мощности во время пуска (при работе с газом);
- предварительная продувка камеры сгорания;
- двойной газовый э/м клапан DMV класса А для автоматизации подачи газа;
- концевой выключатель для предотвращения запуска горелки с открытым корпусом;
- возможность обмена данными с вышестоящей системой управления.
Условия эксплуатации
Комбинированные горелки Weishaupt могут размещаться только в закрытых помещениях. Уровень защиты и исполнение не рассчитаны на уличную эксплуатацию. Допустимый диапазон рабочих температур: -15°.+40 °С, максимальная влажность – 80%. Воздух для горения должен быть сухим, очищенным от пыли, без агрессивных веществ.
Применение
Место применения комбинированных горелок Weishaupt RGL – водогрейные, отопительные котлы, сушильные камеры, тепло-, парогенераторы мощностью до 650 к Вт.
Комплектация
Комбинированная горелка поставляется в комплектации головой сгорания, фланцем, уплотнением, крепежом.
