Описание

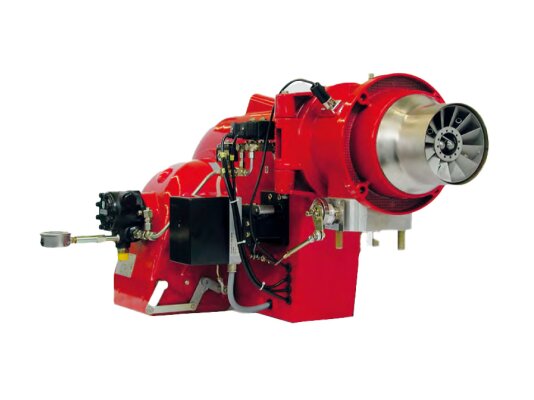

Комбинированная горелка Weishaupt RGL 5/1-D, 2, исп. ZMD, арт: 65651783 произведена в соответствии с требованиями европейских норм по эксплуатационной надежности, простоте монтажа и безопасности. Работает в автоматическом режиме. Сжигает газ и легкое дизельное топливо. Благодаря подаче воздуха под давлением обеспечивает улучшенные условия для формирования топливовоздушной смеси, стабильное и свободное от пульсаций горение пламени во всех типах топок.

Рабочая среда

Комбинированные горелки Weishaupt исполнения RGL рассчитаны на работу с природным газом Е и LL, сжиженным газом F, дизельным топливом EL вязкостью до 6 мм 2/с при t +20 °С. Использование для других видов газа возможно только после письменного согласования с производителем. Допустимое содержание сернистых соединений в газе – 0,1 %. В отношении других примесей действует норматив DVGW G 260. Переключение с одного вида топлива на другой осуществляется путем перенастройки оборудования.

Регулирование

Двухтопливная горелка Weishaupt работает на 2-х ступенях мощности (малая/ большая нагрузка) с плавным переходом между ступенями. Электронная модуляция доступна при оснащении регулятором мощности. В зависимости от типа регулирования максимальное время выбега составляет 20/ 42 сек.

Параметры и особенности:

• 2-топливный режим работы (газ и дизтопливо);
• диапазон регулирования мощности: 450-1050 к Вт;
• рабочее напряжение – 400 В;
• связанное регулирование топливо/воздух с регулировочными шайбами;
• максимальное время выбега сервопривода (изменения мощности) – 20 или 42 сек;
• точное управление всеми процессами с помощью электроники;
• плавный запуск горелки при работе на газе на пониженной мощности;
• непрерывный контроль пламени УФ-датчиком;
• комплектация головой сгорания;
• уровень защиты от пыли и влаги – IP 40;
• ручное или автоматическое переключение вида топлива;
• регулировка выступа огневой трубы для оптимального расположения в топке;
• открываемый корпус для удобства осмотра и обслуживания;
• моноблочная конструкция со встроенным вентилятором;
• подвижная пламенная труба для адаптации под конструкцию топки;
• концевой выключатель на откидном фланце;
• электромагнитная муфта;
• двойной электромагнитный клапан класса А с предохранительной и отсечной функциями;
• функция контроля герметичности клапанов (устройство проверки на утечки обязательно для горелок мощностью свыше 1200 к Вт);
• закрытие воздушной заслонки при прерывании работы горелки;
• низкий уровень шума;
• комплектация монтажными принадлежностями: фланцем для фиксации на котел, уплотнением, крепежом.

Безопасное функционирование

Горелка работает под управлением менеджера горения, который контролирует безопасность эксплуатации и инициирует блокировку системы при обнаружении угроз. В горелке предусмотрены:

• функция контроля газовых э/м клапанов на герметичность;
• реле давления для отслеживания минимального давления газа на входе;
• реле контроля давления воздуха, подаваемого на горение;
• реле давления жидкого топлива;
• концевой выключатель на откидной крышке для исключения случайного запуска горелки с открытым корпусом.

Условия эксплуатации

Газодизельная горелка для котлов отопления рассчитана на эксплуатацию в условиях температур: -15°.+40 °С, влажности – не выше 80%. Размещается в закрытых помещениях без агрессивных веществ и скоплений пыли.

Основные достоинства:

• комбинированная система сжигания (для газа и дизельного топлива);
• широкий диапазон регулирования мощности;
• синхронный ход сервоприводов;
• высокая эффективность и экономичное энергопотребление;
• электронная модуляция мощности (требуется дооснащение);
• плавное зажигание за счет пониженной пусковой мощности;
• встроенный вентилятор со стабильными характеристиками;
• ровное горение пламени в топках любого типа;
• автоматическая работа, микропроцессорное управление;
• откидной фланец, быстрый доступ к рабочему узлу;
• сохранение тепла в системе благодаря автоматически закрывающейся заслонки воздуха.

Применение

Сферой применения двухтопливных горелок Weishaupt RGL являются промышленные системы сжигания: котлы отопления, нагрева горячей воды, паро-, теплогенераторы, технологическое оборудование.
