Описание

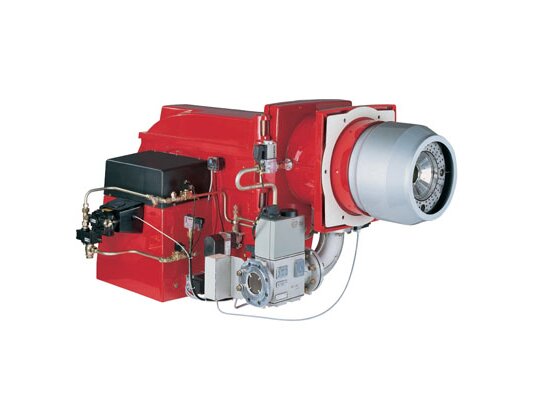

Комбинированная горелка Weishaupt RGL 8/1-D, 2, исп. ZMD, арт: 65681783 автоматизирована, что в сочетании с принудительной вентиляцией и связанным регулированием расхода топлива и воздуха обеспечивает точную дозировку компонентов сжигаемой смеси, стабильность пламени в любых типах топок, полное сжигание топлива с высокой теплоотдачей. Горелка соответствует стандартам EN 676, EN 267.

Рабочая среда

Комбинированные горелки Weishaupt RGL сжигают:

• природный газ от Е до LL;
• сжиженный газ (пропан / бутан) F;
• жидкое топливо EL вязкостью до 6 мм 2/с при t +20 °С.

Газ для горения должен быть сухим и чистым. Для других применений необходимо получить письменное согласие производителя. Выбор вида топлива осуществляется в ручном или автоматическом режиме.

Регулирование

Горелка Weishaupt RGL работает в режиме:

• плавно-двухступенчатом. Переключение между малой и большой нагрузкой осуществляется плавно, без резких изменений в подаче топлива;
• модулируемом при установке электронного регулятора и датчика.

Параметры и особенности:

• регулирование мощности в диапазоне: 400-2275 к Вт;
• потребление топлива: 58-191 кг/ч;
• рабочее напряжение: 400 В;
• связанное регулирование топливо/воздух с регулировочными шайбами;
• максимальное время выбега сервопривода (изменения мощности) – 20 или 42 сек;
• микропроцессорное управление, автоматизация функций;
• детектирование пламени с помощью ультрафиолетового датчика;
• комплектация головой сгорания;
• плавный запуск на пониженной пусковой мощности;
• предварительная продувка камеры сгорания;
• магнитный клапан зажигания (газ);
• моноблочное исполнение со встроенным вентилятором;
• газовая арматура, состоящая из двойного электромагнитного клапана DMV класса А;
• уровень пыле-, влагозащиты электрических компонентов класса IP 40;
• ручное или автоматическое переключение (газ/ ДТ);
• регулировка выступа огневой трубы для оптимизации положения в камере сгорания;
• откидная (влево или вправо) крышка корпуса для быстрого доступа к рабочему узлу;
• электромагнитная муфта;
• концевой выключатель на откидной крышке для защиты от случайного запуска горелки с открытым корпусом.
• автоматическое закрытие воздушной заслонки при бездействии горелки;
• шумоглушитель для минимизации звукового давления;
• оснащение фланцем для фиксации на котел, уплотнением, крепежом.

Менеджер горения

Газодизельные горелки для котлов отопления Weishaupt RGL снабжаются менеджером горения, который управляет функциями и устройствами. Топочный автомат обеспечивает:

• контроль герметичности газовых клапанов;
• управление розжигом, горением и отключением;
• электронное связанное регулирование серводвигателями;
• мониторинг горения пламени посредством подключенного УФ-датчика;
• проверку корректного функционирования и взаимодействия устройств и компонентов;
• простоту настройки и последующей наладки оборудования;
• обмен данными с вышестоящей системой управления.

Основные достоинства:

• комбинированный тип системы сжигания (газ/ легкое жидкое топливо);
• электронная модуляция или плавно-двухступенчатое регулирование;
• плавный розжиг, стабильное горение пламени;
• автоматизация всех функций управления и контроля;
• эффективное сжигание топлива в любых камерах сгорания;
• открываемый в обе стороны корпус;
• блокировка запуска в открытом состоянии;
• легкая перенастройка для перехода на другой вид топлива;
• защита от утечек тепла из системы при остановке горелки.

Условия эксплуатации

Комбинированные горелки Weishaupt RGL рассчитаны на эксплуатацию в закрытых помещениях с температурным режимом -15.+40 °С и влажностью не выше 80%. Не подходят для установки на улице.

Применение

Областью применения горелок являются промышленные топочные установки. Горелки интегрируются в котлы отопления, нагрева воды, паро-, теплогенераторы и другое аналогичное оборудование, требующее постоянного изменения объема вырабатываемого тепла.
