Описание

Мощное промышленное оборудование с 2-топливной системой сжигания (газ/ дизельное топливо) вырабатывает до 13000 к Вт тепловой мощности. Актуально для оснащения объектов, требующих бесперебойного теплоснабжения в любых ситуациях. Использование в конструкции специального смесительного устройства позволяет достичь высокого качества сгорания с минимальными выбросами вредных веществ. Полная автоматизация функций управления и контроля способствует безопасной и эффективной работе.

Рабочая среда

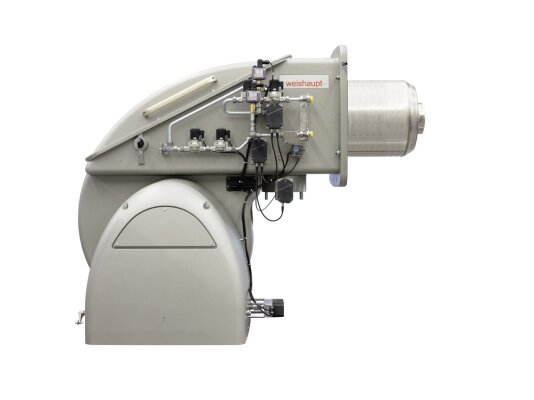

Газодизельная горелка Weishaupt WKmono-GL 80/1-A, DN 100, исп. ZM-R-3LN, арт: 28881426 предназначена для сжигания природного газа (E/ LL), сжиженного газа (В/ Р), дизельного топлива, биодизеля. Переключение с одного вида топлива на другой осуществляется автоматически.

Конструкция и особенности

• Комбинированная горелка Wkmono-GL входит в линейку высокотехнологичного оборудования, разработанного компанией Weishaupt специально для промышленного применения. Поддерживает длительный рабочий цикл (только с датчиком пламени QRI).
• Специальное смесительное устройство multiflam®, использованное в конструкции, позволяет достичь минимальных выбросов СО и NОx (3 класс).
• Всеми процессами управляет топочный автомат W-FM100/200. Микропроцессор контролирует работу подключенных устройств, взаимодействие систем и компонентов, точную последовательность действий. Обрабатывает данные, поступающие с датчиков и реле, отслеживает параметры давления топлива и воздуха, герметичность запорных клапанов, сигнал пламени и другие показатели. Отключает горелку при выявлении неисправностей.
• При каждом запуске системы блок управления диагностирует работоспособность компонентов, отвечающих за безопасность. При обнаружении сбоев прерывает дальнейшую работу до их устранения.
• Точные пропорции газа и воздуха, равномерное механическое распыление жидкого топлива форсункой способствуют легкому зажиганию, полному сгоранию смеси.
• Горелка оборудована электродвигателем мощностью 44 к Вт, вращающим вентиляторное колесо. За счет принудительной подачи воздуха поддерживается устойчивое горение пламени в топках с низким и высоким аэродинамическим сопротивлением, от -2 до 30 мбар. Давление подаваемого воздуха контролирует встроенное реле.
• Воздушная заслонка, управляемая сервоприводом, автоматически закрывается во время бездействия оборудования, предотвращая поступление холодного воздуха и преждевременное остывание системы.
• Газодизельная горелка может работать с подогретым воздухом (до +250 °C). Это позволяет экономить на электроэнергии и получать дополнительный КПД. За счет надежной теплоизоляции корпуса исключен риск ожогов при случайном касании.
• Мощность может плавно изменяться в соответствии с тепловыми запросами (при использовании электронного регулятора), что минимизирует расходы топлива и электроэнергии, повышает эффективность системы сжигания.

Область применения

Комбинированная горелка является частью систем отопления, водогрейных установок административных, жилых зданий, технологического оборудования. Встраивается в котлы и теплогенераторы мощностью до 10400 к Вт, отвечающие стандартам EN 303, EN 267 и EN 676. Для других применений требуется дополнительная оценка стабильности пламени и работы на всех этапах. Горелки в исполнении 3LN применяются только на трехходовых котлах.

Конкурентные преимущества:

• комбинация двух систем сжигания газ/ДТ в едином корпусе;
• организация непрерывной системы теплоснабжения зданий и сооружений;
• экономичный расход ресурсов, возможность работы с горячим воздухом;
• широкий диапазон регулирования тепловой мощности;
• сверхнизкие выбросы СО и NОx (технология сжигания multiflam®);
• полностью автоматизированное управление;
• поддержание длительного рабочего цикла;
• подключение к системе автоматизации высшего ранга через системную шину;
• защита от рассеивания тепла при остановке горелки.

Комбинированные горелки WKmono-GL испытаны, сертифицированы, готовы к монтажу и эксплуатации.
