Описание

Мощное двухтопливное (газ/ ДТ) оборудование для промышленных котельных. Объединяет основные преимущества современных систем сжигания, в том числе высокоточное цифровое управление, высокий КПД, сверхнизкие значения выбросов СО и NОx, экономичный расход ресурсов, удобство настройки и эксплуатации, возможность интеграции в вышестоящие автоматизированные системы. Работает в прогрессивном (или модуляционном) режиме в диапазоне 1100-13000 к Вт, решая различные задачи теплоснабжения крупных объектов.

Рабочая среда

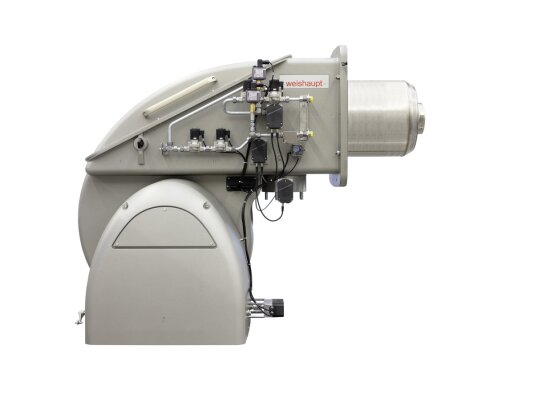

Газодизельная горелка Weishaupt WKmono-GL 80/1-B, DN 100, исп. ZM-R-3LN, арт: 28881476 работает на природном газе E/LL, сжиженном газе В/Р, дизельном топливе, биодизеле.

Комплектация

• Корпус со встроенным высокопроизводительным электродвигателем мощностью 44 к Вт, вентиляторным колесом, и реле давления воздуха.
• Воздухозаборник со звукоизолирующим кожухом.
• Стандартная огневая голова длиной 444 мм из жаропрочного сплава.
• Смесительное устройство специального исполнения, разработанное по технологии multiflam®для достижения высокого качества сжигания со сверхнизкими выбросами СО и NОx.
• Сервоприводы для связанного регулирования соотношения газ/ воздух/ ДТ.
• Узел зажигания с высокоэффективным трансформатором, электродами, датчиком контроля пламени, кабелями.
• Топочный автомат W-FM100/200, поддерживающий длительный рабочий цикл.
• Газовая рампа с двойным э/м клапанном, реле минимального давления, устройством контроля герметичности. Газовый клапан для розжига.
• Блок форсунок со встроенным э/м клапаном.
• Регулятор давления дизтоплива.
• Э/м топливные клапаны в прямой/ обратной линии. Встроенный фильтр. Реле минимального и максимального давления топлива.

Высокий класс экологичности

Горелка оснащена специальным смесительным устройством multiflam®, что обеспечивает высокое качество сгорания и сверхнизкие значения выбросов вредных веществ.

Функционал

• Работа на двух видах топлива (газ/ ДТ) с автоматическим переключением на резервное топливо.
• Возможность высокотемпературной эксплуатации, использование подогретого до высоких температур воздуха (максимум +250 °C) для экономичного расхода энергии и повышения КПД.
• Принудительный наддув для подачи стабильного и достаточного объема воздуха на горение, поддержания устойчивого пламени в топках с низким и высоким противодавлением (-2.30 мбар).
• Контроль достаточности давления воздуха. Блокировка системы при несоответствии параметров.
• Автоматическое закрытие воздушной заслонки при остановке горелки, защита от потерь тепла и быстрого охлаждения теплогенератора.
• Плавное регулирование тепловой мощности (при дооснащении) исходя из тепловых запросов, экономичный расход ресурсов, повышение эффективности эксплуатации оборудования.
• Полностью автоматизированное управление всеми функциями.
• Диагностика устройств системы безопасности. Контроль герметичности газовых клапанов.
• Возможность подключения интерфейсов шины e-Bus/ Modbus/ Profibus для обмена данными.

Применение

Комбинированная горелка служит для оснащения котлов и теплогенераторов, соответствующих стандартам EN303, EN267 и EN676. Встраивается в мощные промышленные системы отопления, подогрева воды, технологические теплопроводы мощностью до 10400 к Вт. Подходит для установок с прерывистым и длительным циклом работы. Актуальна в местах с перебоями в подаче основного вида топлива, где требуется постоянное теплоснабжение. Горелки исполнения 3LN применяются на трехходовых котлах.

Преимущества:

• комбинация двух систем сжигания газ/ДТ;
• высокая производительность и экономичный расход ресурсов;
• высокотемпературное исполнение;
• сверхнизкие выбросы СО и NОx (технология сжигания multiflam®);
• решение широкого спектра задач по обеспечению теплом;
• полностью автоматизированное управление;
• возможность подключения к шине e-Bus/ Modbus/ Profibus;
• защита от тепловых потерь за счет автоматического закрытия воздушной заслонки;
• высокий класс электрозащиты встроенного оборудования.

Рабочее помещение

Газодизельная горелка WKmono-GL размещается только в закрытых помещениях с достаточной вентиляцией. Воздух не должен содержать агрессивных соединений (галогенов, хлоридов, фторидов и др.). Эксплуатационные температуры: от -10 до +40 °C.
