Описание

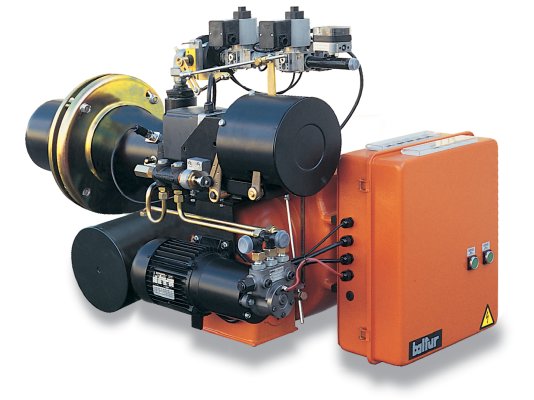

Газомазутная горелка Baltur COMIST 250 DSPNM, арт: 5430050 используется в мощных промышленных и технологических установках. За счет 2-топливного режима работы обеспечивает непрерывную подачу тепла при отключении основного вида топлива. При дооснащении может работать в режиме плавной модуляции мощности, позволяя экономить на энергоресурсах и минимизировать износ рабочих узлов (за счет сокращения количества включений-отключений горелки).

Рабочая среда и режим работы

Комбинированные горелки Baltur COMIST DSPNM работают в двухступенчатом прогрессивном режиме регулирования мощности (низкое/ высокое пламя). Обеспечивают сжигание природного газа, мазута вязкостью до 7 °E (при t +50 °С). Можно настроить автоматическое переключение между режимами. При установке электронного регулятора RWF40 (заказывается с комплектом модуляции) доступна модуляция мощности.

Основные параметры и особенности:

• диапазон регулирования мощности: 1127-3380 к Вт;

• расход топлива: 119-358 м^3/ч (метан), 101-303 кг/ч (мазут);

• рабочее напряжение: 230 В/ 380 В;

• потребляемая мощность: 33500 Вт;

• оптимизация объема воздуха в камере сгорания и воздуходувной трубе для достижения максимального качества и эффекта от сгорания топлива;

• предварительный подогрев мазута перед подачей на форсунку, распыление топлива под давлением;

• полностью автоматизированное управление и контроль;

• проверка герметичности клапанов по евростандарту EN676;

• регулирование воздушного потока сервоприводом, управляющим перемещением воздушной заслонки;

• автоматическое перекрытие воздушного канала заслонкой в режиме ожидания горелки;

• оборудование для автоматического переключения с одного вида топлива на другой;

• защита электрических компонентов от проникновения пыли/влаги класса IP 40;

• съемная конструкция блока смешивания и узла распыления, упрощающая выполнение сервисных работ;

• контроль пламени с помощью ультрафиолетового датчика.

Установочный фланец

Газомазутные горелки Baltur COMIST укомплектованы подвижным фланцем, благодаря которому могут устанавливаться в любые топки. Сдвижное устройство позволяет выбирать оптимальное положение головки горения в камере сгорания.

Основные системы и узлы комбинированной горелки:

• центробежный высоконапорный вентилятор, нагнетающий воздух в топку под давлением, поддерживающий устойчивое горение в камерах сгорания с низким и высоким сопротивлением;

• два электрических двигателя, один – для вентилятора, другой – для топливного насоса;

• менеджер горения для автоматизированного управления и контроля функций, соответствующий стандарту EN298;

• электрический прибор нагрева топлива с противогазовым клапаном, фильтром, термометром, термостатом, устройством безопасности;

• система подачи топлива с шестеренчатым самовсасывающим насосом и регулятором давления;

• узел распыления, включающий форсунку с игольчатым клапаном, который управляется электромагнитом;

• регулируемая огневая труба со смесителем из нержавеющей стали, стальным диском пламени;

• электрический сервопривод, передвигающий воздушную заслонку для регулировки расхода воздуха, реле давления;

• газовая рампа с необходимыми компонентами безопасности и регулировки давления газа (регулятор и фильтр приобретаются отдельно);

• ультрафиолетовый датчик для отслеживания горения пламени.

Стандартные принадлежности в комплекте: 2 изоляционных прокладки, гибкие шланги, фильтр, крепежные детали. По запросу: паровой подогреватель мазута.

Достоинства:

• комбинированный тип топливной системы (метан/ мазут);

• прогрессивное регулирование мощности, 2 ступени;

• режим модуляции при дооснащении;

• устойчивое пламя в топках любого типа;

• полностью автоматическая работа, безопасность эксплуатации;

• подвижный фланец, расширяющий возможности применения;

• предварительный нагрев мазута (возможен монтаж парового нагревателя);

• защита от рассеивания тепла при остановке горелки;

• удобный доступ к основным узлам, упрощенное обслуживание.
