Описание

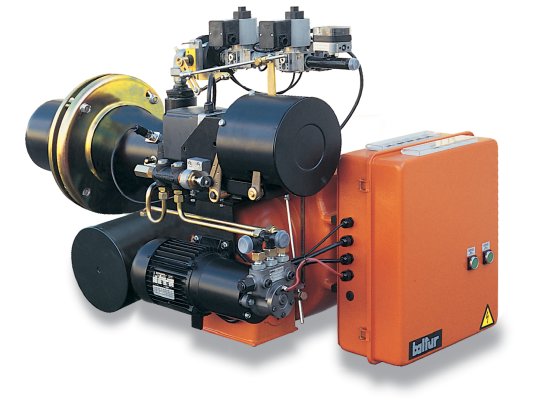

Газомазутная горелка Baltur COMIST 250 DSPNM-D100, арт: 5430410 обеспечивает стабильное и равномерное горение, что способствует достижению максимальной эффективности и снижению расхода топлива. Используется в промышленных системах сжигания природного газа и мазута высокой вязкости.
Подробнее о газомазутной горелке
Комбинированная горелка Baltur DSPNM-D100 работает на двух видах топлива, метане и тяжелых нефтепродуктах вязкостью до 100 °E (при t +50 °С). Мощность регулируется в 2-ступенчатом прогрессивном режиме. При установке на панель управления электронного регулятора RWF40 (приобретается с модуляционным комплектом) функционирует в режиме плавной модуляции.
Основные параметры и особенности:
- диапазон регулирования мощности: 1127-3380 к Вт;
- расход топлива: 113-340 м^3/ч (метан), 101-303 кг/ч (дизтопливо);
- напряжение электропитания: 230 В/ 380 В;
- потребляемая электрическая мощность: 33500 Вт;
- микропроцессорное управление, функция контроля герметичности запорной арматуры;
- индикация режимов работы и блокировки;
- автоматическое перекрытие доступа воздуха в камеру сгорания во время паузы;
- автоматическое переключение между видом топлива;
- полное сгорание топлива при регулировке объема подачи воздуха на горение;
- предварительная подготовка (нагрев и разжижение) мазута для равномерного распыления и снижения нагрузки на насос;
- пыле-, влагозащита корпуса класса IP 40;
- легкое снятие узла смешивания и блока распыления без отсоединения горелки от котла;
- контроль горения пламени с помощью ультрафиолетового датчика.
Безопасность эксплуатации
Горелка оснащена топочным автоматом и запорной арматурой для безопасного функционирования. При возникновении сбоев немедленно перекрывает подачу топлива и переходит в режим блокировки. Предусмотрена функция контроля герметичности по нормам EN676.
Основные узлы и детали газомазутной горелки:
- система принудительного наддува с центробежным вентилятором для нагнетания воздуха под давлением, стабильного горения пламени в камерах сгорания любого типа, в том числе с повышенным противодавлением;
- 2 электродвигателя для привода вентилятора и топливного насоса;
- блок автоматики для управления и контроля функций (EN298);
- система подачи топлива с шестеренчатым насосом и регулятором давления;
- электроподогреватель мазута с противогазовым клапаном, фильтром, термометром, термостатом, устройством безопасности;
- форсунка с игольчатым клапаном, управляемым электромагнитом;
- регулируемая пламенная труба со смесителем из нержавеющей стали, стальным диском пламени;
- воздухозаборник, воздушная заслонка с управлением электрическим сервоприводом, прессостат воздуха;
- запальный трансформатор для генерации высоковольтного напряжения и искры поджига;
- Уф-датчик для контроля за горением пламени;
- электрические соединения и панель управления с индикацией;
- подвижный фланец для установки горелки на котел, подгонки вылета головки горения под конструкцию топки.
В комплект поставки входят: 2 изоляционных прокладки, крепеж, ниппель, гибкие топливные шланги, самоочищающийся фильтр.
Основные достоинства:
- 2-топливный режим работы;
- высокая эффективность сжигания топлива;
- плавная модуляция мощности при монтаже электронного регулятора;
- высокопроизводительный вентилятор, стабильное пламя в любых топках;
- точное автоматизированное управление;
- функция контроля герметичности клапанов;
- адаптация под любую конструкцию котла;
- защита от тепловых потерь в период паузы в работе горелки;
- удобный доступ к обслуживаемым компонентам.
Опция
Комбинированные горелки Baltur COMIST по запросу могут оснащаться паровым узлом для нагрева мазута на пару и экономии электроэнергии.
