Описание

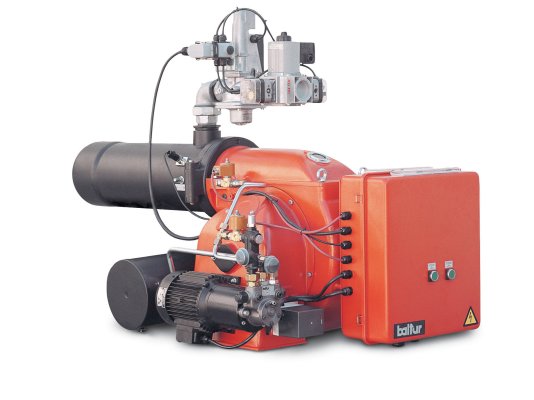

Газомазутная горелка Baltur COMIST 72N, арт: 55380010 работает на двух видах топлива: газе и мазуте, с возможностью автоматизации переключения между режимами (опция). Встраивается в котлы, теплогенераторы и другие аналогичные устройства средней мощности (348-916 к Вт). За счет универсального фланца легко адаптируется под конструкцию любой камеры сгорания.

Рабочая среда и режим работы

Комбинированные горелки Baltur COMIST используются для сжигания метана, мазута вязкостью до 7 °E (при t +50 °С). Работают в двухступенчатом режиме регулирования мощности (малое/ большое горение).

Технические и эксплуатационные характеристики:

• работа от трехфазной сети 380 В, 50 / 60 Гц;
• диапазон регулирования мощности: 348-916 к Вт;
• расход топлива: 37-97 м^3/ч (метан), 31-82 кг/ч (мазутное топливо);
• максимальное сгорание топлива при регулировании соотношения топливо/воздух;
• образование смеси газ/воздух в воздуходувной трубе, механическая атомизация высокого давления топлива;
• потребляемая электрическая мощность: 13100 Вт;
• точное автоматизированное управление и контроль безопасности;
• стабильное горение в топках с низким и высоким противодавлением;
• контроль герметичности клапанов по евростандарту EN676;
• регулирование расхода воздуха с помощью электрического сервопривода;
• перекрытие воздушного канала при паузе/ отключении горелки для сохранения тепла;
• возможность настройки автоматического переключения на другой вид топлива;
• защита электрических контактов от воздействия пыли/влаги по стандарту IP 40;
• съемный блок смешивания, обслуживание без снятия горелки с котла;
• отслеживание наличия пламени УФ-датчиком.

Подвижный фланец

Газомазутные горелки Baltur COMIST оснащены универсальным фланцем сдвижной конструкции, что позволяет выбирать оптимальное положение головки горения в камере сгорания любой конфигурации.

Основные узлы и компоненты горелки:

• топочный автомат LFL 1,333, соответствующий европейскому нормативу EN298, для контроля и управления всеми функциями горелки, безопасного функционирования;
• центробежный вентилятор в алюминиевом корпусе, нагнетающий воздух в топку под давлением;
• два электрических двигателя, один – для вентилятора, другой – для насоса;
• система топливоподачи с самовсасывающим шестеренчатым насосом, регулятором давления и отсечным клапаном;
• электрический сервопривод с механическим кулачком для регулирования объема воздуха и топлива;
• реле давления, контролирующее достаточность объема воздуха для горения;
• узел распыления с форсункой, оснащенной игольчатым клапаном, управляемым электромагнитом;
• газовая рампа с э/м клапанами (1-й, 2-й ступени, безопасности), реле минимального давления, регулятором давления, фильтром, устройством проверки на утечки;
• огневая труба регулируемой длины со смесителем из нержавеющей стали и стальным диском пламени;
• трансформатор зажигания;
• УФ-датчик для отслеживания пламени;
• панель управления с переключателями вкл./выкл, 1-й/ 2-й ступени, вида топлива, индикаторами работы/ подогрева топлива;
• терминал для электропитания, термостатов.

В комплекте поставляется 2 фланца, изоляционная прокладка, гибкие шланги, фильтр, ниппели, крепеж. Форсунка подбирается отдельно.

Достоинства:

• работа на газе и мазуте, возможность автоматического переключения;
• мощный вентилятор, стабильное пламя в любых топках;
• автоматизированное управление и контроль горения;
• подвижный фланец, универсальный монтаж;
• защита от потерь тепла из системы;
• съемный узел смешивания, упрощающий ТО.

Опция

Газомазутные горелки для котлов отопления могут оснащаться по запросу устройством автоматического переключения вида топлива и узлом предварительного подогрева топлива паром.
