Описание

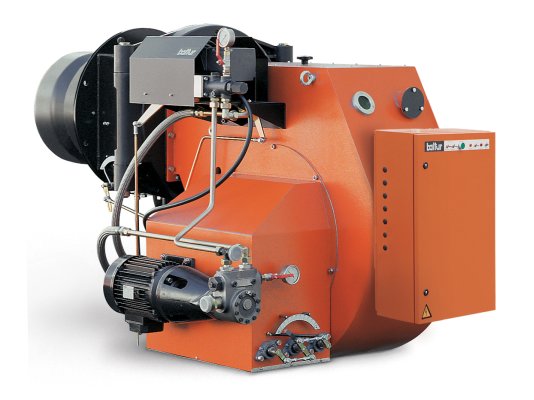

Газомазутная горелка Baltur GI MIST 1000 DSPNM-D отличается высокой мощностью, универсальностью, широким диапазоном регулирования. Благодаря комбинированной системе сжигания позволяет исключить перебои в теплоснабжении или технологическом процессе при нарушениях в подаче основного вида топлива. Обеспечивает эффективную и безопасную работу котельного оборудования. Совместима с камерами сгорания любого типа и конфигурации.

Режим работы

Комбинированные горелки этой серии работают на двух прогрессивных ступенях мощности с постепенным переходом с малого на большое горение. Обеспечивают сжигание природного газа и мазута вязкостью до 7 °E (при t +50 °С). При установке на панель управления электронного регулятора RWF40, который приобретается вместе с набором для модуляции, мощность изменяется плавно в диапазоне 10-100% в зависимости от потребностей в тепле.

Технические и эксплуатационные параметры:

• 2 режима работы (газ/ мазут), автоматическое переключение;
• диапазон регулирования мощности: 2500-10500 к Вт;
• расход топлива: 251-1056 м^3/ч (метан), 224-940 кг/ч (мазут);
• рабочее напряжение: 380 В, 50 Гц;
• встроенный микропроцессор для управления и контроля функциями;
• потребляемая электрическая мощность: 66000 Вт;
• контроль герметичности клапанов в соответствии с требованиями EN676;
• сохранение накопленного тепла за счет автоматического перекрытия канала подачи воздуха во время паузы/ отключения горелки;
• получение максимального КПД и чистоты сгорания при регулировании пропорции топлива и воздуха;
• класс пыле-, влагозащиты – IP 40;
• съемная конструкция узлов смешивания и распыления;
• контроль наличия пламени с помощью УФ-датчика.

Универсальность установки

Газомазутные горелки Baltur оснащены подвижным фланцем для универсальной установки, за счет которого положение головки горения можно оптимизировать с учётом конструкции камеры сгорания.

Комплектующие горелки

В состав комбинированной горелки входят системы и узлы;

• центробежный вентилятор, нагнетающий воздух под давлением для стабильного горения пламени;
• 2 электрических трёхфазных двигателя для привода вентилятора и топливного насоса;
• электроподогреватель для предварительной подготовки мазута с противогазовым клапаном, фильтром, термометром, термостатом, устройством безопасности;
• блок автоматики для точного микропроцессорного управления и контроля функций по нормам EN298;
• регулируемая огневая голова с трубой из нержавеющей стали, стальным диском пламени;
• жидкотопливный шестеренчатый насос самовсасывающего типа с регулятором давления;
• форсунка с игольчатым клапаном, которым управляет электромагнит;
• трансформатор, вырабатывающий ток поджига;
• электрический сервопривод с воздушной заслонкой для управления расходом воздуха, перекрытия воздушного канала в режиме ожидания горелки;
• воздухозаборник, реле давления для контроля достаточности воздушного потока;
• блок управления с индикацией работы/ блокировки;
• УФ-детектор для отслеживания наличия пламени.

Принадлежности: 2 эластичных хомута, гибкие топливные шланги, фланец, фильтр, крепеж.

Достоинства:

• 2-топливная система сжигания (природный газ/ мазут);
• прогрессивное или модуляционное регулирование мощности в широком диапазоне;
• автоматизированная работа, безопасная эксплуатация;
• устойчивое пламя в любых топках;
• подвижный фланец, расширяющий возможности установки;
• защита от тепловых потерь во время бездействия горелки;
• максимально облегченное техобслуживание.

Газомазутные горелки поставляются без форсунки. Её необходимо подбирать исходя из требований к потоку.
