Описание

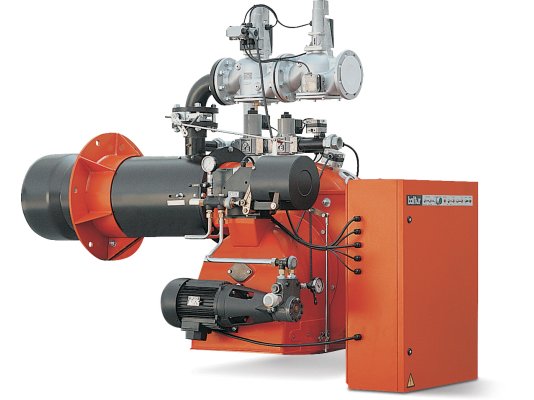

Газомазутная горелка Baltur GI MIST 510 DSPNM-D, арт: 6711050 устанавливается в мощное котельное оборудование, работающее на магистральном газе и мазуте. Переключение между режимами можно автоматизировать при оснащении переключателем. За счет высокопроизводительного вентилятора грелка способна работать с любым типом камеры сгорания.

Режим работы

Газомазутная горелка функционирует в двухступенчатом прогрессивном режиме, а при установке на панель управления электронного регулятора RWF40, который приобретается отдельно со специальным комплектом – в режиме непрерывной модуляции мощности, с максимальной адаптацией под запрос в тепле.

Основные параметры:

• диапазон регулирования мощности: 2430-6500 к Вт;
• рабочая среда – природный газ и мазут вязкостью до 7 °E (при t +50 °С);
• расход топлива: 245-654 м^3/ч (метан), 219-592 кг/ч (мазут);
• питание от трехфазной сети 380 В, 50 Гц;
• потребляемая электрическая мощность: 55000 Вт;
• микропроцессор для автоматизированного управления, контроль герметичности по EN676;
• достижение максимального эффекта от сжигания топлива при оптимизации состава топливовоздушной смеси;
• сохранение тепла в системе во время паузы в работе горелки;
• автоматическое переключение вида топлива;
• уровень шума – 97 дБ (измерен на предельной мощности);
• защита электрических контактов от внешних воздействий класса IP 40;
• подключение газовой рампы сверху;
• отслеживание пламени ультрафиолетовым датчиком.

Рабочая среда и класс сжигания

Комбинированная горелка рассчитана на работу с природным газом, мазутом вязкостью до 7 °E (при t +50 °С).

Комплектующие горелки:

• два трехфазных двигателя для привода вентилятора и топливного насоса;
• блок автоматики в соответствии со стандартом EN298;
• жидкотопливный насос с шестеренчатым механизмом, регулятор давления;
• центробежный вентилятор высокого давления для нагнетания воздуха в камеру сгорания, устойчивого пламени в топках с низким и высоким противодавлением;
• воздухозаборник, воздушный прессостат, электрический сервопривод, управляющий воздушной заслонкой для регулирования расхода воздуха;
• газовая рампа с устройством проверки герметичности, э/м клапанами, реле давления, регулятором давления, фильтром;
• форсунка для механического распыления топлива под давлением с игольчатым клапаном, управляемым электромагнитом;
• трансформатор розжига (8 кВ для газа, 2х 7 кВ для ДТ);
• УФ-детектор для контроля горения пламени;
• панель управления с переключателями, индикацией работы/ блокировки;
• соединения для электропитания горелки, подключения линии термостата, управления 2-й ступенью или модулятором мощности.

Горелки для котлов отопления оснащены подвижным фланцем для удобства адаптации под конструкцию котла/ теплогенератора. Смесительный узел и блок распыления легко демонтируются без снятия горелки с котла, что упрощает и ускоряет техобслуживание.

Достоинства:

• работа на газе и мазуте, возможность автоматического переключения режима (опц.);
• плавная модуляция при установке регулятора RWF 40;
• автоматизация функций управления, контроля безопасности;
• вентилятор высокого давления, устойчивость пламени в любых топках;
• подвижный фланец, совместимость с различными камерами сгорания;
• защита от оттока тепла при остановке горелки;
• доступность рабочих частей, требующих обслуживания.

В базовый комплект входит: газомазутная горелка, фильтр топлива, гибкие шланги, приспособления для крепежа.
