Описание

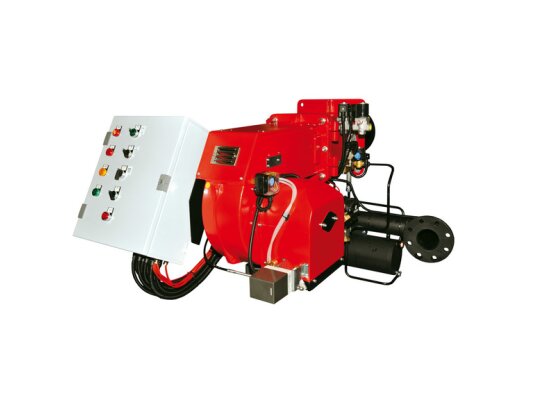

Эффективная горелка в моноблочном корпусе для промышленных котельных. Объединяет две системы сжигания газ/ мазут, позволяя исключить перебои в теплоснабжении. Отличается широким диапазоном регулирования, компактными размерами, высоким уровнем безопасности, легким преодолением сопротивления топки, высоким КПД. Работает автоматически. На полной мощности выдает 10500 к Вт тепла. Поставляется с короткой огневой головой и газовой рампой.

Особенности и основные параметры:

• сжигание природного, сжиженного газа, мазута вязкостью до 50°E при t +50°C;
• ручное или автоматическое (опция) переключение газ/ мазут;
• плавно-двухступенчатое механическое регулирование мощности;
• рабочий диапазон: 2500-10500 к Вт;
• модель с короткой пламенной головой 470 мм;
• комплектация газовой рампой с мультиблоком VGD 40.080;
• 2 класс по EN676 при работе на газе (объем выбросов NOx 120 мг/к Втч);
• 1 класс по EN267 при сжигании мазутного топлива (250 мг/к Втч);
• высоконапорная вентиляция, стабильное горение без пульсаций;
• преодоление противодавления топки от 0 до 28 мбар;
• пыле-, влагозащита электрических контактов класса IP55.

Применение

Газомазутная горелка Ecoflam MULTIFLAM 1000.1 PR TC VGD 40.080 используется для нагрева воздуха, пара, воды в теплотехнических установках и промышленных котельных. Встраивается в котлы и теплогенераторы, соответствующие стандартам EN303, EN676, EN267.

Подробнее о горелке

• Комбинированная горелка Ecoflam MULTIFLAM выполнена в виде моноблока. Все основные узлы и устройства собраны в компактном стальном корпусе со звукоизолирующим кожухом.
• Комплектацией предусмотрены все необходимые системы и узлы для сжигания жидкого топлива. По запросу возможно исполнение с отдельным размещением насосной группы и устройства предварительного подогрева топлива. Также устанавливаться дополнительный подогреватель для более тяжелых видов мазута.
• Голова сгорания, рассчитанная на работу с двумя типами топлива, регулируется для оптимального размещения горелки в камерах сгорания разных конфигураций.
• Встроенный вентилятор высокой производительности работает от мощного электродвигателя. Нагнетает воздух под необходимым давлением для хорошего смешивания с топливом, легкого преодоления сопротивления дымовых газов внутри топки.
• Для усиления мер безопасности предусмотрен специальный контур циркуляции топлива и предохранительное устройство запирания. Дополнительный электромагнитный клапан перекрывает подачу топлива непосредственно у форсунки.
• На панели управления размещен электронный терморегулятор для поддержания температуры мазута на установленном уровне для достижения оптимальной текучести перед подачей на форсунку.
• В целях предупреждения засорения форсунки после устройства разогрева мазута встроен самоочищающийся фильтр.
• Двойной электромагнитный клапан класса «А» от компании Siemens обеспечивает герметичное отсечение потока при управлении подачей газа. Газовая рампа легко монтируется на корпус горелки.
• Управление всеми функциями и процессами обеспечивает топочный автомат, основные настройки которого запрограммированы на заводе. Блок управления отвечает за взаимодействие всех систем и устройств, контроль пламени, давление топлива и воздуха, герметичность клапанов. Блокирует горелку в случае сбоев и угроз.

Место размещения

Газодизельная горелка подходит для размещения только внутри помещений без значительной запыленности, повышенной влажности и конденсации. Операционные температуры: -10…+60 °C.

Преимущества

• Комбинированное устройство для работы с газом и мазутом. Бесперебойная выработка тепла при остановке подачи основного вида топлива. Возможность автоматизации переключения на резервное топливо (опционально).
• Продуманная система управления, созданная для точного автоматического регулирования и согласованной работы с различными устройствами.
• Широкий диапазон регулирования мощности с плавным переходом между уровнями нагрузки, без скачков давления в магистрали подачи топлива.
• Встроенная система наддува, поддерживающая устойчивое горение в камерах сгорания с низким и высоким противодавлением.
• Упрощение монтажа в котлы разных конфигураций за счет регулируемой огневой головы.
• Усиленная защита от утечек благодаря предохранительному запорному клапану в зоне форсунки.
• Новая система пропорционального регулирования расхода воздуха, газа и мазута для оптимизации расхода ресурсов и получения максимального КПД.
• Снижение до минимума тепловых потерь при остановке горелки за счет автоматического перекрытия канала подачи воздуха.

По запросу доступны специальные исполнения и конфигурации для определенных видов топлива и условий применения.
