Описание

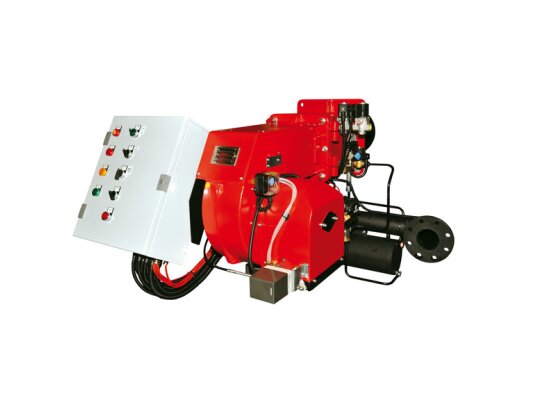

Двухтопливная прогрессивная горелка для эффективного и безопасного сжигания газа и мазута в промышленных котлах. Благодаря автоматизированному управлению и новой системе пропорционального регулирования обеспечивает высокий КПД при сжигании топлива.

Виды топлива

Газомазутная горелка Ecoflam MULTIFLAM 1000.1 PR TC VGD 40.125 работает на природном, сжиженном газе, мазуте вязкостью до 50°E при t +50°C. Для более вязких видов мазутного топлива может оснащаться дополнительной системой подогрева. Переключение на резервный вид топлива осуществляется в ручном режиме (в заводском исполнении) или автоматически (при комплектации специальным модулем).

Регулирование мощности

В базовой сборке предусмотрено плавно-двухступенчатое механическое регулирование. При установке PID-регулятора горелка работает в режиме модуляции. Давление для малой и большой нагрузки задаётся в диапазоне 2500-10500 к Вт. Благодаря скользящему изменению уровня нагрузки исключаются скачки давления с магистрали подачи и топочной камере.

Подробнее о горелке

• Конструкция представляет собой моноблок, объединяющий две системы сжигания. Оснащена шарнирным фланцем для быстрого доступа к основным узлам, требующим осмотра и обслуживания.
• Горелка комплектуется газовой рампой, короткой пламенной головой, вентилятором, оборудованием для работы с мазутом. По запросу может оснащаться станцией подогрева топлива, топливным баком и насосной группой в различных конфигурациях на отдельной раме.
• В огневой голове предусмотрен специальный контур циркуляции топлива, а в линии форсунки – предохранительное устройство с электромагнитом. Запорный клапан срабатывает при остановке горелки и переходе на газ, надежно перекрывая поток.
• Регулируемая двухтопливная голова позволяет точно разместить горелку в камерах сгорания с разными геометрическими параметрами. Для защиты от засорения форсунки после подогревателя смонтирован фильтр с функцией самоочистки.
• В комплект поставки входит газовая рампа с мультиблоком VGD 40.125. Двойной электромагнитный клапан класса «А» герметично перекрывает подачу газа, не допускает утечек. Газовая рампа присоединяется к корпусу горелки с помощью фланца.
• Управляет горелкой топочный автомат. Микропроцессорный блок отвечает за взаимодействие всех систем и компонентов, обработку данных, полученных с подключенных датчиков, реле и других приборов, обнаружение неисправностей в работе оборудования. Безопасно отключает горелку при неполадках.
• Минимизированы тепловые потери во время паузы или отключения горелки. Воздушная заслонка автоматически закрывается, не пропуская холодный воздух через корпус горелки, теплообменник или дымоход.

Класс экологичности

При сжигании газа объем выбросов оксидов азота соответствуют 2 классу по EN676 (120 мг/к Втч), при потреблении мазута – первому классу по EN267 (250 мг/к Втч).

Условия эксплуатации

Конструкция комбинированной горелки не подготовлена к уличному размещению. Место эксплуатации – закрытые помещения без конденсации, скоплений пыли и повышенной влажности. Рабочие температуры: -10…+60 °C.

Преимущества

• Объединение в компактном корпусе двух систем сжигания. Значительная экономия средств на установку, содержание и обслуживание дополнительного (резервного) котла.
• Автоматическое переключение на необходимый вид топлива при установке дополнительного модуля.
• Широкий диапазон регулирования мощности. Модуляционный режим при оснащении PID-регулятором.
• Повышенный уровень безопасности. Защита от утечек с помощью предохранительного запорного клапана в зоне форсунки.
• Эффективная работа вентилятора. Преодоление высокого сопротивления топки.
• Автоматизация функций. Точное регулирование благодаря согласованной работе с широким перечнем устройств (датчики, реле, приводы и пр.).

Применение

Комбинированные горелки Ecoflam применяются для оснащения паровых, отопительных, водогрейных котлов и генераторов тепла, соответствующих нормам EN303, EN676, EN267. Широкий модельный ряд серии MULTIFLAM позволяет купить газомазутные горелки для решения множества промышленных задач по генерации тепла. Дополнительную информацию об итальянских горелках вы можете получить у наших специалистов.
