Описание

Промышленная прогрессивная горелка с двухтопливной огневой головой для сжигания газа и мазута, с ручным или автоматическим (опция) переключением на резервное топливо. Подходит для всех типов котлов и теплогенераторов, соответствующих европейским стандартам. За счет высоконапорной вентиляции поддерживает стабильное горение в топках с низким и высоким сопротивлением. Высокомощная модель с короткой головой сгорания и газовой рампой.

Рабочая среда

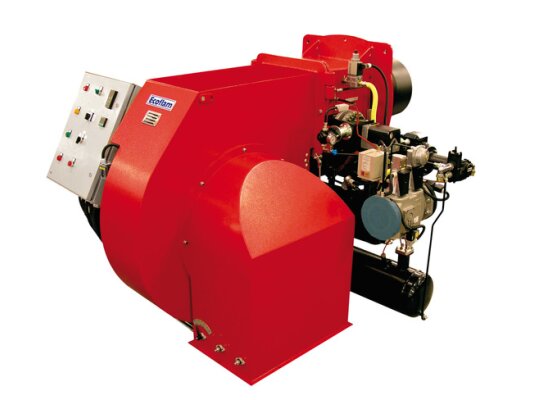

Газомазутная горелка Ecoflam MULTIFLAM 1500.1 PR TC VGD 40.080 работает на природном газе, сжиженном газе, мазуте вязкостью до 50°E при t +50°C. Переключение на резервное топливо/ обратно в стандартном исполнении осуществляется вручную, при установке специального модуля – автоматически.

Особенности конструкции и комплектации

• Газомазутная горелка Ecoflam MULTIFLAM собрана в компактном моноблоке с интегрированным вентилятором, топливным насосом и панелью управления. Корпус отлит из стали, защищен звукоизолирующим кожухом. Установлен шумоглушитель для уменьшения звукового давления. Шарнирный фланец упрощает доступ к рабочим узлам, требующим регулярного осмотра и обслуживания, а также монтаж горелки.
• Двухтопливная огневая голова длиной 590 мм регулируется, что позволяет адаптировать горелку под конструктивные особенности конкретной установки.
• В голове сгорания предусмотрен контур циркуляции топлива. Предохранительное запорное устройство установлено в форсуночном блоке. Перекрывает подачу топлива, не допускает утечек при переходе на газ или при отключении горелки.
• Для предупреждения засорения форсунки после устройства разогрева топлива установлен самоочищающийся фильтр.
• В комплектацию входит газовая рампа с мультиблоком VGD 40.080. Двойной газовый клапан класса «А» от компании Siemens гарантирует герметичное запирание потока. Газовая рампа легко присоединяется к корпусу горелки.
• Встроенный высокомощный вентилятор нагнетает поток воздуха в топку под давлением, поддерживает устойчивое пламя во всех камерах сгорания, в том числе с высоким аэродинамическим сопротивлением, вплоть до 36 мбар.
• Новая система пропорционального регулирования расхода воздуха и топлива с двумя регулировочными лекалами изменяемой геометрии оптимизирует параметры горения, повышает эффективность работы горелки.
• В комплект поставки включены все необходимые узлы для сжигания жидкого топлива. Станция предварительного подогрева мазута, топливный бак и насосная группа могут поставляться в различных конфигурациях на отдельной раме (по запросу).
• Электрические компоненты защищены по стандарту IP55 (частичная защита от пыли, мелкие частицы размером 1 мм способны проникать внутрь, но не оказывают воздействия на работоспособность оборудования/ защита от струй воды средней мощности).
• Горелка отключается из положения частичной нагрузки, что исключает перепады давления в топливной магистрали. Воздушная заслонка автоматически закрывается и препятствует поступлению холодного воздуха в систему через корпус горелки, теплообменник и дымоход. Потери тепла по причине внутреннего охлаждения сводятся к минимуму.

Управление

Система управления горелкой с топочным автоматом обеспечивает эффективную и безопасную эксплуатацию горелки в автоматизированном режиме. Разработана для согласованного и стабильного взаимодействия с различными устройствами и оборудованием, включая датчики пламени, температуры и давления, реле, газовые и топливные запорные клапаны и т.д.

Автоматика отвечает за координацию всех устройств и компонентов, точное выполнение запрограммированных действий, выявление угроз и неполадок. Блокирует систему в случае сбоев.

Преимущества:

• комбинированная система сжигания газ/ мазут в едином корпусе;
• мощное оборудование, широкий диапазон регулирования;
• автоматизированное управление функциями и процессами горения;
• оснащение газовой рампой с двойным э/м клапаном;
• защита от утечек в виде предохранительного э/м клапана в линии форсунки;
• высокопроизводительный вентилятор, стабильное горение в топках всех типов;
• регулируемая пламенная голова для максимальной сочетаемости с топкой;
• шарнирный фланец, доступность обслуживаемых узлов;
• усиленная пыле-, влагозащита электрических контактов;
• компактный моноблок, экономия рабочего пространства.

У нас можно купить газомазутные горелки Ecoflam MULTIFLAM в различном исполнении для широкого спектра задач теплоснабжения. В линейке доступны модификации с различными вариантами регулирования мощности для газа/ жидкого топлива (исп. PRE, PR, PR-АВ), с длинной и короткой огневой головой, газовой рампой/ без неё, в широком диапазоне мощности.
