Описание

Промышленная комбинированная система сжигания газа и мазута. Работает полностью в автоматическом режиме. При оснащении PID-регулятором, доступным опционально, плавно изменяет мощность исходя из тепловых запросов. В заводском исполнении функционирует на 2 ступенях (малое / большое горение) с плавным переходом между ними.

Виды топлива

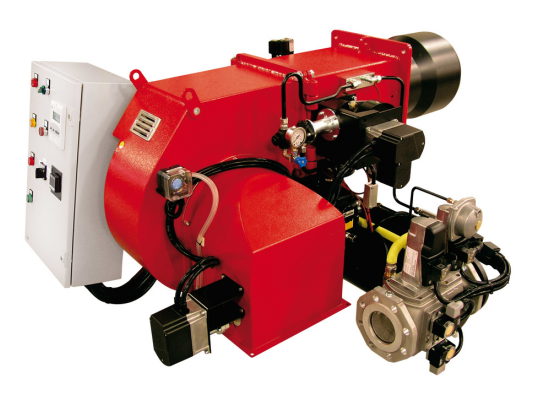

Газомазутная горелка Ecoflam MULTIFLAM 400.1 PR TC SGT, арт: 3143781 служит для сжигания метана и пропана (G20, G25, G30, G31), жидкого топлива, включая мазут вязкостью до 50°E при 50°C.

Устройство и функции

• В горелке установлена мультитопливная голова горения. Глубина установки жаровой трубы может изменяться с учетом особенностей котла для оптимального расположения горелки. Конструкция проста в обслуживании. Доступ к огневой голове предусмотрен из верхней части корпуса.

• В газомазутной горелке Ecoflam MULTIFLAM использована стандартная система сжигания. По объему выбросов горелка соответствует 1 классу по EN 267 при сжигании жидкого топлива и 2 классу по EN 676 при потреблении газа. Конкретный уровень эмиссии NОx зависит от особенностей топки, нагрузки котла.

• Предусмотрена гибкая механическая настройка расхода газа/ жидкого топлива для задания оптимальных параметров работы.

• Встроенный вентилятор гарантирует подачу необходимого объема воздуха в топку для получения однородной горючей смеси и поддержания устойчивого пламени в топках с высоким противодавлением.

• Горелка работает автоматически. Оснащена менеджером горения, который контролирует и управляет всеми процессами (розжиг, горение, отключение). Электрические и электронные компоненты защищены по стандарту IP 55.

• Реализована защита от тепловых потерь при остановке комбинированной горелки. Воздушная заслонка закрывается, исключая доступ холодного воздуха в систему.

• Газовая рампа с блоком контроля герметичности, клапанами, фильтром, реле минимального /максимального давления и другими необходимыми устройствами подбирается индивидуально и легко монтируется на горелку.

Особенности работы на мазуте

Для сжигания мазута в горелку устанавливается электронный блок предварительного подогрева топлива, который встраивается в корпус или монтируется на отдельном суппорте.

Для работы с тяжелыми видами топлива необходимо оснастить горелку кольцевой системой принудительной подготовки мазута (опция). Это обеспечит подачу топлива на горение со стабильными параметрами температуры и давления (+50°C, 3 бар).

При сжигании мазута вязкостью выше 50°E при 50°C разработчик рекомендует снизить максимальную производительность на 10-20% и сжигать тяжелое топливо при избыточном объеме воздуха на горение. Это улучшит эксплуатационные характеристики и сократит затраты на обслуживание. При сжигании тяжелого топлива необходимо поддерживать постоянные значения давления и температуры топлива.

Требования к рабочей зоне

Комбинированные горелки Ecoflam MULTIFLAM размещаются в вентилируемых котельных. Вблизи горелки необходимо исключить наличие агрессивных испарений, скоплений пыли, повышенной влажности.

Преимущества:

• система сжигания газа и мазута в едином корпусе;

• широкий диапазон регулирования мощности;

• стабильное горение с любых топках;

• легкая адаптация под конструкцию котла;

• продуманная эргономика для удобства монтажа, настройки и обслуживания.

Дополнительная комплектация

Горелка может оснащаться PID-регулятором для перехода в режим плавной модуляции, модулем для автоматического переключения вида топлива, кольцевой системой для подготовки мазута и другим дополнительным оборудованием.
